МПТ-1700(л), МПТ-1700-01(л) с.4
1.Кнопка «Вкл/Откл».
2.Индикатор температуры «Ванна».
3.Индикатор «Производительность».
4.Индикатор температуры «Бойлер».
5.Кнопка скорости конвейера «меньше».
6.Кнопка скорости конвейера «больше».
7.Светодиод «Вкл./Откл.».
8.Светодиод «Остановка конвейера».
9.Светодиод «Открыта дверь».
10. Светодиод «Нет воды».
11. Светодиод «Старт/Стоп».
12. Кнопка «Старт/Стоп».
13. Кнопка аварийного останова.

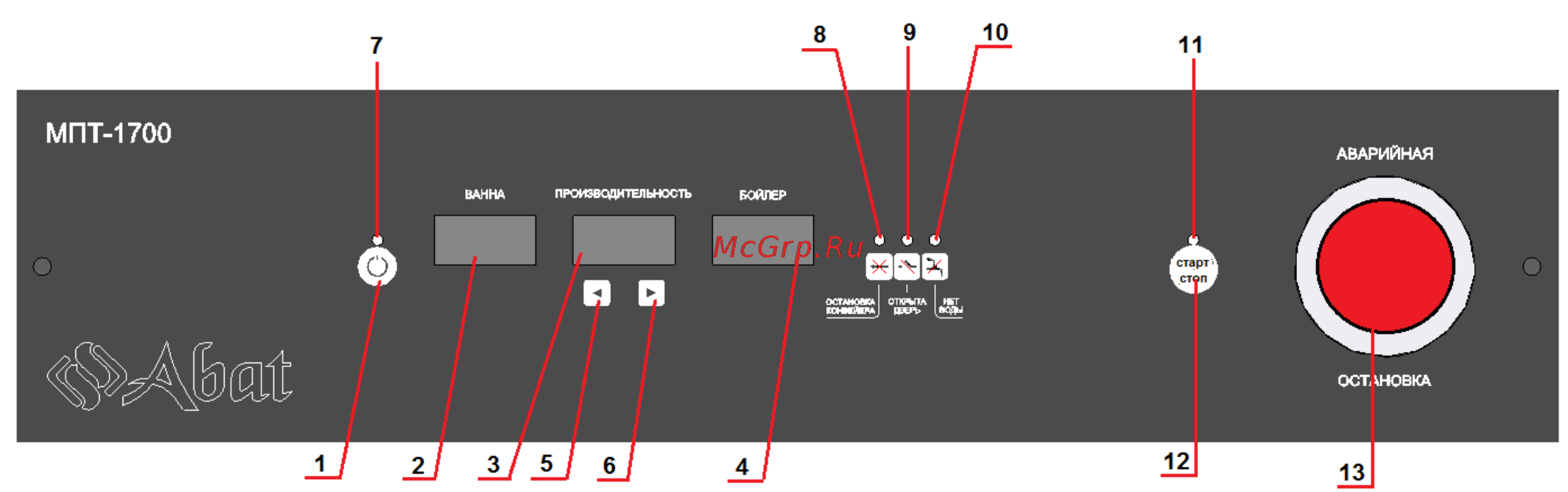

Рис. 1. Панель управления
