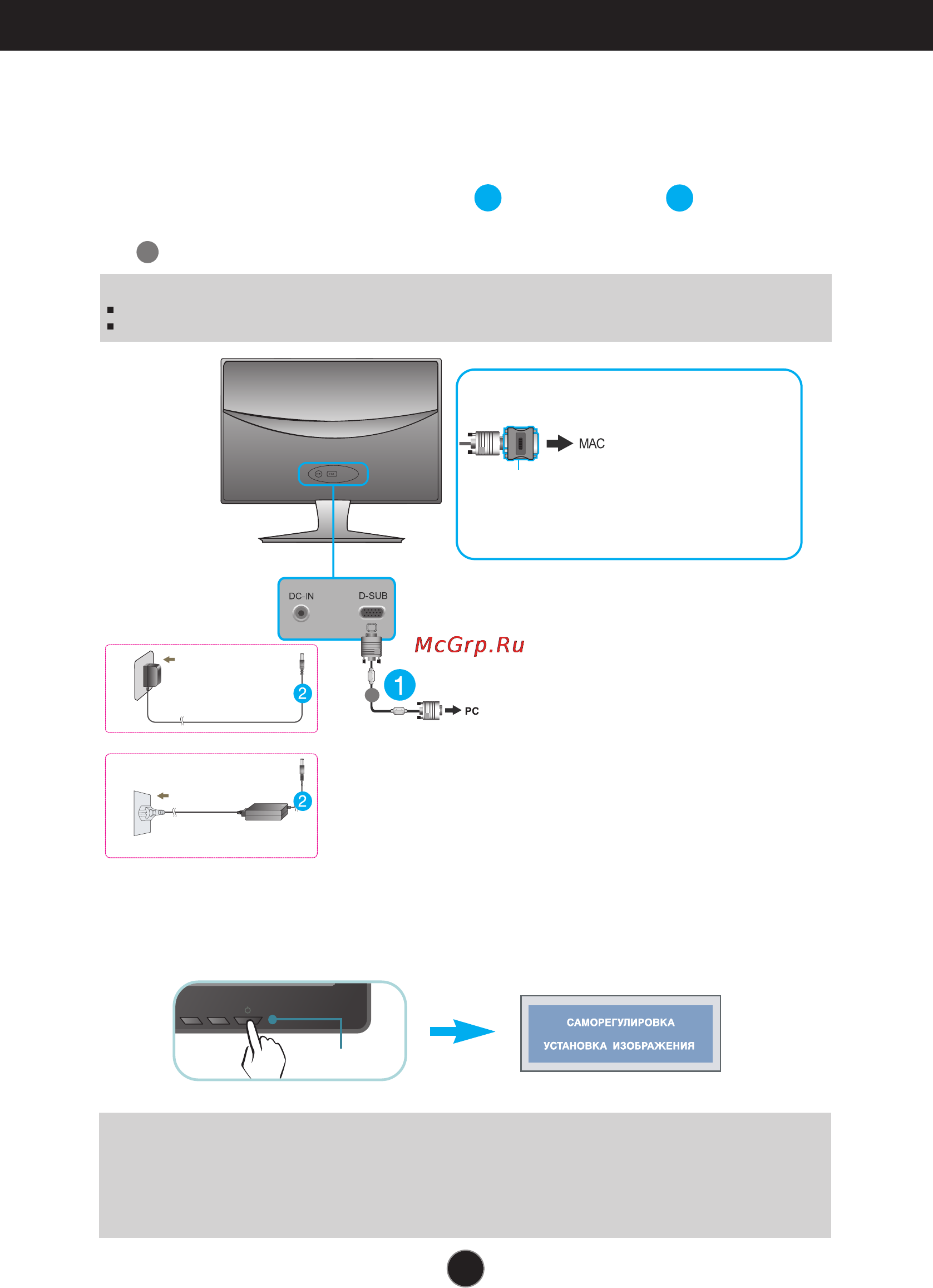

Подключение монитора Е1940S E2040S E2240S E2340S Подключение к компьютеру 1 Прежде чем устанавливать монитор отключите его компьютерную систему 2 и другие периферийные устройства от электросети Подключите кабель входного сигналаф и кабель питания в соответств ующем порядке а затем плотно закрутите винты кабеля входного сигнала О Подсоедините кабель Р еиЬ аналоговый сигнал ПРИМЕЧАНИЕ Это упрощенная схема задней панели устройства На ней показана обобщенная модель но ваш монитор может отличаться от изображенного При использовании разъема кабеля входного сигнала D Sub для Macintosh Ж Адаптер для МАС Для компьютерной системы Apple Macintosh требуется специальная адаптер для перехода с 15 контактного разъема D sub VGA с 3рядами контактов на кабеле входящем в комплект поставки на 15 контактный разъем с 2 рядами контактов РС 3 Нажмите кнопку питания на передней панели чтобы включить питание После включения питания монитора автоматически выполняется функция Self Image Setting Function Автоматическая настройка изображения Только аналоговый режим ПРИМЕЧАНИЕ Функция Selt Image Setting Function Эта функция обеспечивает оптимальные настройки изображения Когда пользователь подключает монитор в первый раз эта функция автоматически регулирует настройки изображения чтобы они были оптимальными для отдельных входных сигналов Функция AUTO Авто Если во время работы монитора либо после смены разрешения экрана возникают следующие проблемы изображение расплывается или искажается символы теряют четкость происходит мерцание экрана нажмите кнопку AUTO Авто чтобы улучшить качество изображения О
