Maunfeld GRETTA NOVAS C [5/11] Монтаж кожуха устройства

1. Монтаж кожуха устройства

а) На стене нанести горизонтальную линию обозначающую середину кухонной

плиты,

б) Приложить к стене вытяжку, установить её симметрически по линии, сохраняя

при этом расстояние между отверстиями и нагревательной панелью минимум 980 мм,

предварительно выровнять, обозначить на стене расстояние между монтажными

отверстиями,

в) Высверлить обозначенные на стене отверстия, используя сверла, диаметр которых

соответствует приложенным дюбелям (Рис. 3 поз. F и G), вбить дюбели, а затем

вкрутить шурупы,

г) В случае если вытяжка будет отводить загрязненный воздух, то необходимо

установить соответствующий воздуховод отводящий воздух в вентиляционный канал,

д) В случае если вытяжка будет использоваться в качестве рециркулятора, то вместе

с верхней подвеской (Рис. 1 поз. D) следует установить разделитель воздуха, который

будет направлять отфильтрованный угольным фильтром воздух в боковые отводящие

решетки верхнего корпуса назад на кухню,

е) Верхнюю подвеску необходимо установить на соответствующей высоте (Рис 1

поз.D),

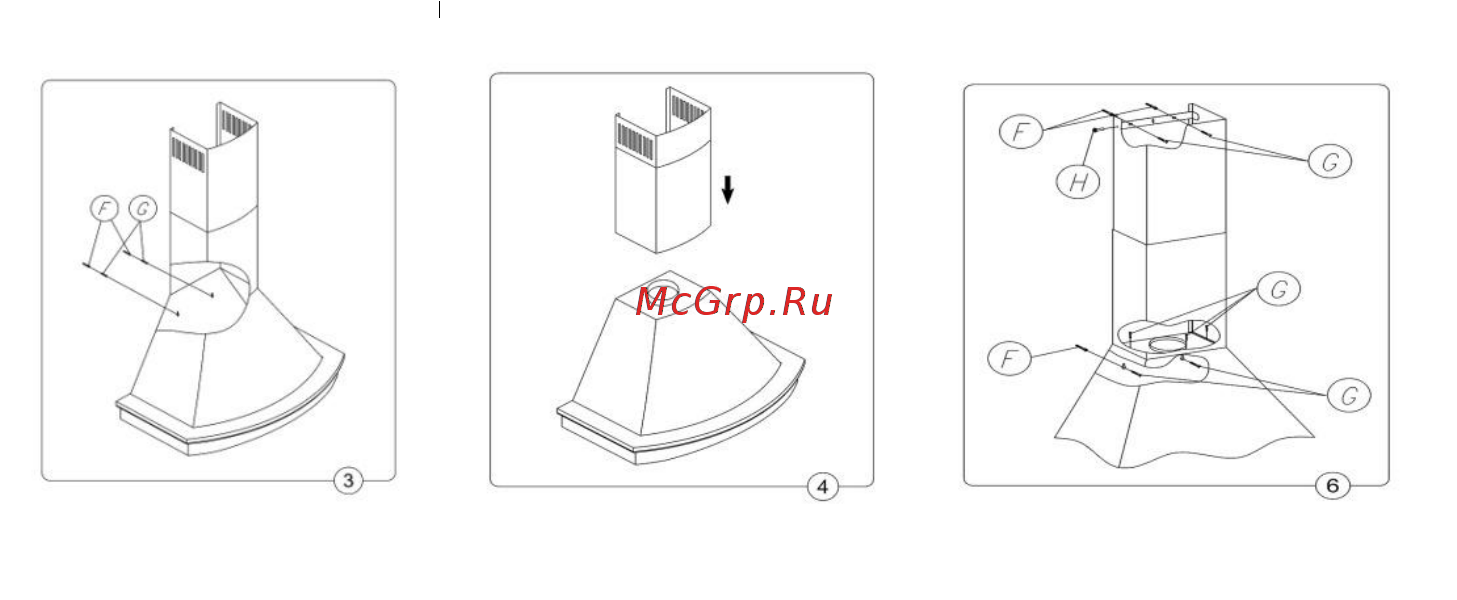

ё) На установленную вытяжку необходимо одеть телескопические короба и

раздвинуть их до требуемой высоты (Рис. 4),

ж) Шурупами прикрепить верхний короб к верхней подвеске (Рис.6)

з) Подключить вытяжку к электрической сети.

2. Подключение к электропроводке и контроль действия.

После подключения к электропроводке (по зараннее определенным требованиям),

следует проверить исправность двигателя и освещения.

После установки вытяжки розетка должна быть доступна для отключения вилки от

питания.

3. Установка режимов работы вытяжного устройства

3.1. Работа в режиме вытяжной системы

В случае работы в режиме вытяжной системы, воздух отводится наружу по

специальному трубопроводу. В этом случае, следует устранить возможные

углефильтры.

Устройство следует присоединить к отверстию отводящему воздух наружу при

помощи жесткого или эластичного трубопровода диаметром 150 или 120 мм, который

следует приобрести в специализированном магазине.

Устройство должен подключать квалифицированный монтажник.
