Maunfeld NENE [5/13] V moнтаж

вакуумметрическое давление не превышающее 0,004 милибарa (это условие не

требуется, если вытяжное устройство работает в режиме поглотителя запахов).

8. При подключении к электросети 230 V, требуется исправная штепсельная

розетка

V. MOНТАЖ

a) Отметьте на потолке центр варочной поверхности.

b) С помощью прилагаемого несущего каркаса надо отметить места для

винтов, отметить расстояние между отверстиями, либо сделайте бумажный

шаблон отрожающий местоположение отверстий, которым позже можно

пользоваться для отмечения мест отверствий на потолке.

c) Просверлите отверстия в намеченных точках на потолке, используя

сверла, диаметр которых соответствует дюбелям.

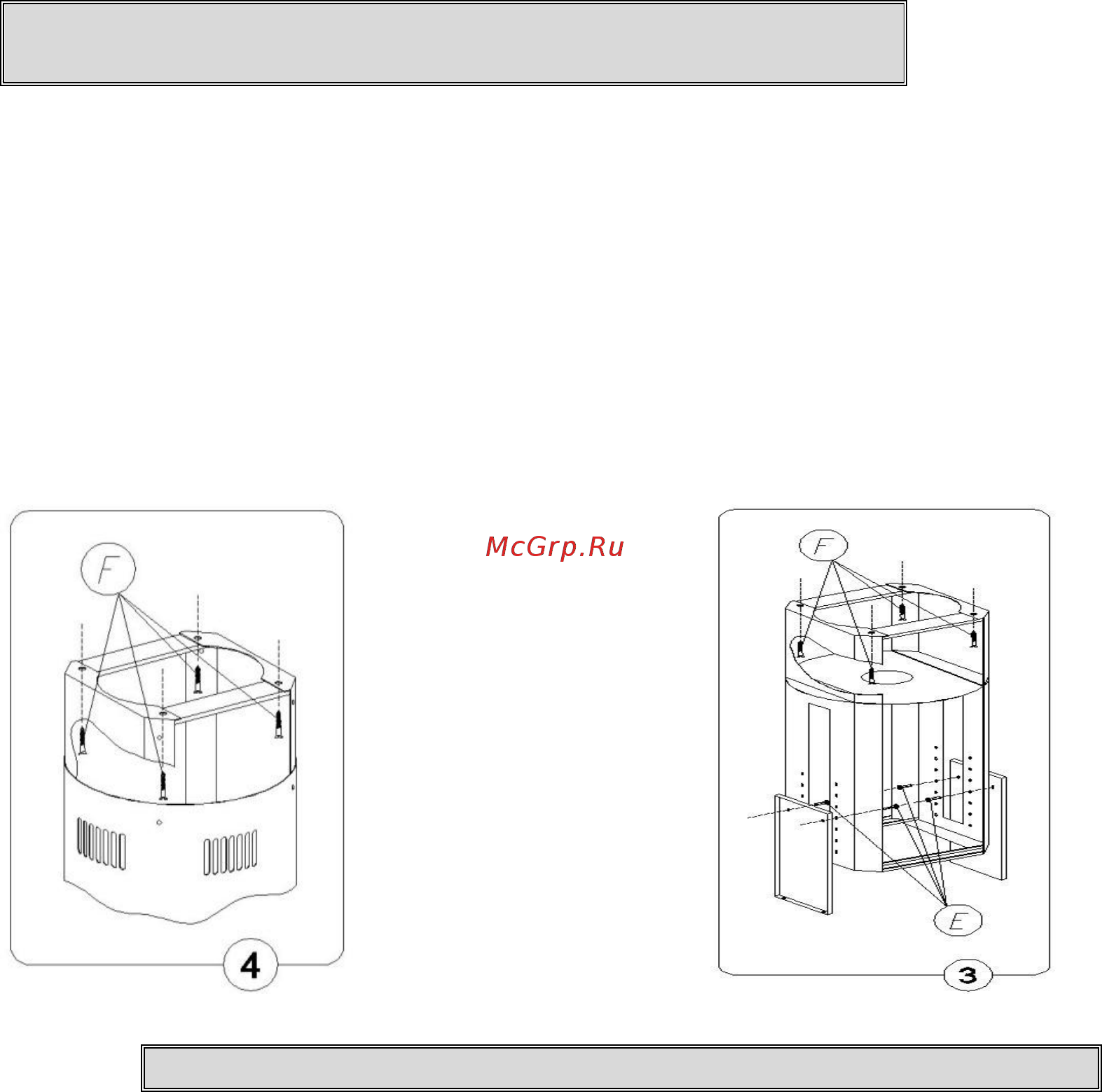

d) Вбить дюбели, а затем прикрепить несущий каркас к потолку четырмя

винтами (Рис.3,4. поз. F) и выровнять его.

1. Выкрутить несущий каркас (Рис. 1 поз. C) и осторожно вытащить его из

маскирующего короба. (Рис.4).

2. С помощью каркаса (либо бумажного шаблона) надо отметить места для

винтов,

3. Прикрепить несущий каркас к потолку четырьмя винтами,

4. Подключить вытяжку к вентиляционному шахту (употреблять только когда

вытяжка будет работать в режиме вытяжнолй системы).

5. Одеть и привинтить верхний маскирующий короб (Рис.4). Во время

установки надо обратить внимание на кабели питания галогенов и

управления чтобы они находились внутри короба.

6. Открыть крышку фильтра (Рис. 7 поз.G) и снять алюминиевый фильтр.

1. Установка каркаса.

2. Установка вытяжки
