гидротермы), следует создать условия для соответствующей вентиляции (протока

воздуха). Возможна безопасная эксплуатация, если при одновременной работе

вытяжного устройства и сжигающих установок, зависящих от воздуха в помещении,

на место установки этих устройств, имеется вакуумметрическое давление не

превышающее 0,004 милибарa (это условие не требуется, если вытяжное устройство

работает в режиме поглотителя запахов).

8. При подключении к электросети 230 V, требуется исправная штепсельная розетка.

V. MOНТАЖ

Для установки устройства, следует выполнить следующие операции:

1. Обозначить на стене расстояние между отверстиями для крепления, прикладывая

вытяжку к стене.

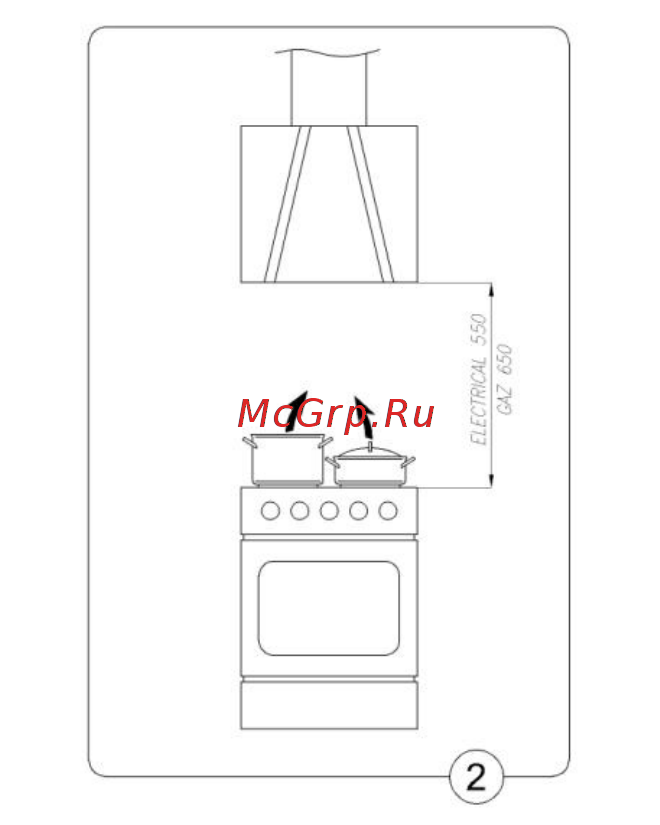

2. Нанести на стену разметки, учитывая минимальное расстояние вытяжки от

рабочей поверхности плиты (Рис.2)

3. Высверлить в стене отверстия диаметр которых должен соответствовать диаметру

монтажных дюбелей, которые необходимо поместить в этих отверстиях (Рис.3

поз. G и F).

4. Подвесить корпус вытяжки (Рис 1 поз. C)

5. Подключить вытяжку к вентиляционному каналу.

6. Подключить вытяжку к электричеству.

7. На соответствующей высоте установить верхнюю подвеску панели (Рис 3 поз. I)

8. Установить телескопические короба воздуховода (Рис 1 поз. D и E)

1. Монтаж кожуха устройства

а) На стене нанести горизонтальную линию обозначающую середину кухонной

плиты,

б) Приложить к стене вытяжку, установить её симметрически по линии, сохраняя

при этом расстояние между отверстиями и нагревательной панелью минимум 980 мм,
