Maunfeld THAMES [5/13] Установка режимов работы вытяжного устройства

в) Высверлить обозначенные на стене отверстия, используя сверла, диаметр которых

соответствует приложенным дюбелям (Рис. 3 поз. G и H), вбить дюбели, а затем

вкрутить шурупы,

г) В случае если вытяжка будет отводить загрязненный воздух, то необходимо

установить соответствующий воздуховод отводящий воздух в вентиляционный канал,

д) В случае если вытяжка будет использоваться в качестве рециркулятора, то вместе

с верхней подвеской (Рис. 1 поз. E) следует установить разделитель воздуха (Рис. 1

поз. F), который будет направлять отфильтрованный угольным фильтром воздух в

боковые отводящие решетки верхнего корпуса (Рис. 1 поз. C) назад на кухню,

е) Верхнюю подвеску необходимо установить на соответствующей высоте (Рис 1

поз. E),

ё) На установленную вытяжку необходимо одеть телескопические короба и

раздвинуть их до требуемой высоты (Рис. 1 поз. B и C),

ж) Шурупами прикрепить верхний короб к верхней подвеске

з) Подключить вытяжку к электрической сети.

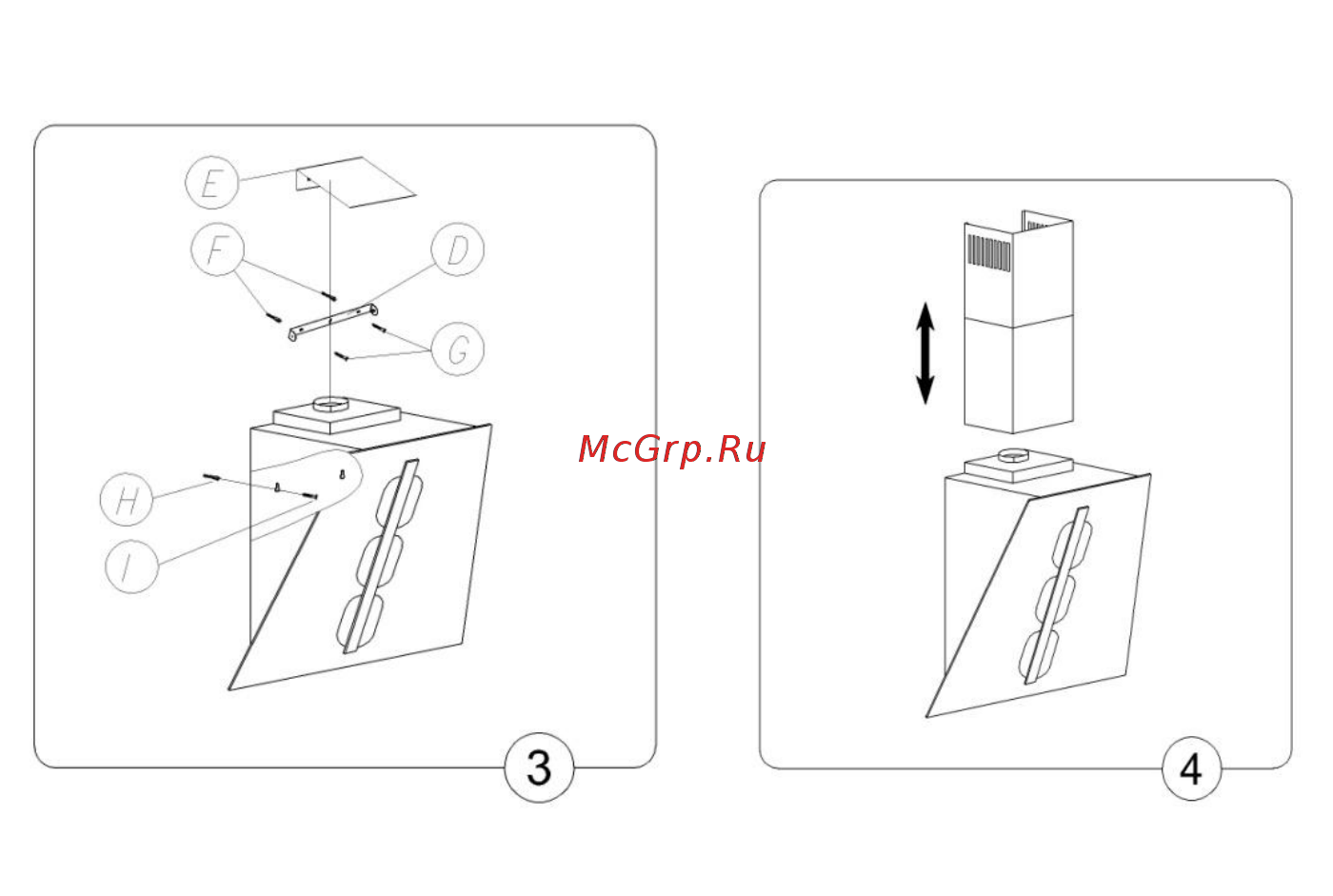

Рис. 3

2. Подключение к электропроводке и контроль действия.

После подключения к электропроводке (по зараннее определенным требованиям),

следует проверить исправность двигателя и освещения.

После установки вытяжки розетка должна быть доступна для отключения вилки от

питания.

3. Установка режимов работы вытяжного устройства

3.1. Работа в режиме вытяжной системы

В случае работы в режиме вытяжной системы, воздух отводится наружу по

специальному трубопроводу. В этом случае, следует устранить возможные

углефильтры.

Устройство следует присоединить к отверстию отводящему воздух наружу при

помощи жесткого или эластичного трубопровода диаметром 150 или 120 мм, который

следует приобрести в специализированном магазине.
