Приложение 2
ЕК1, ЕК2, ЕК3 – электронагреватели;
KМ1, KM2 – электромагнитные реле;
М1 – электродвигатели;
SA1 – сетевой выключатель;
SA2, SA3 – выключатели нагревателей;
SK1, SK2 – термовыключатель;
SK3 – термоограничитель;
ХТ1 – колодка клеммная.
Пульт управления
SK3
SK2
M1
KM1.2
KM1.1
KM2.1
SK1
KM2.2
EK1
EK2
EK3
M
SA1
SA2
SA3
1
2
3
4
XT1
L1
L2
L3
N

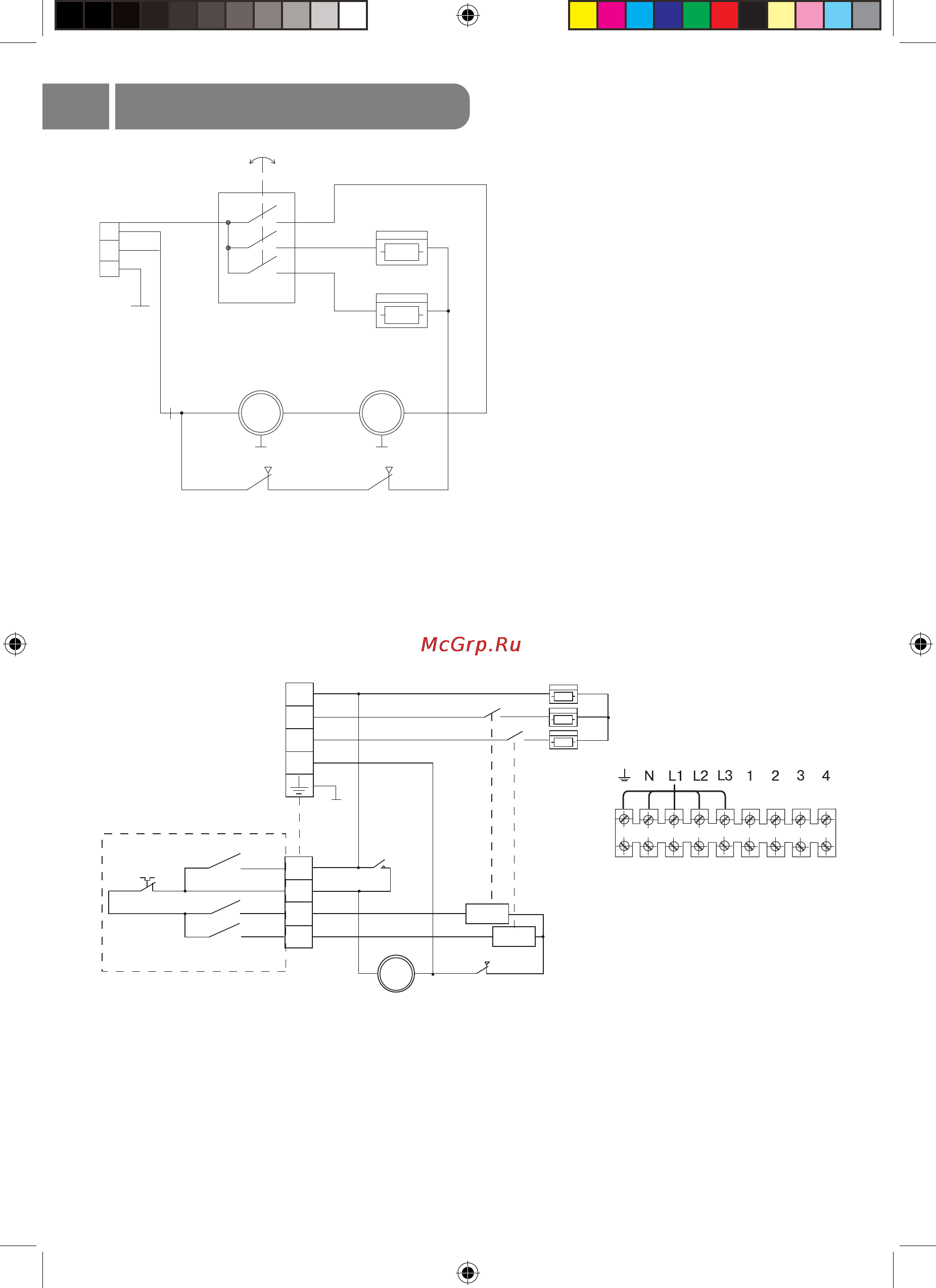

Рис. 4. Принципиальная схема ВНС-6.000TR, 9.000TR, 12.000TR, 18.000TR, 24.000TR.
SA1
M1
M
~
M
~
EK1
EK3
SK1
+90°
+90°
M2
SK2
Рис. 3. Принципиальная схема ВНС-3.000TR.
ЕК1, ЕК2 – электронагреватели,
М1, М2 – электродвигатели;
SA1 – переключатель режимов работы;
SK1, SK2 – термовыключатель;
ХТ1 – колодка клеммная.
