Jonnesway T04061 3/8"DR, 10-60 Нм [3/4] Динамометрические ключи серии т04
3
Динамометрические ключи серии «Т04»
Работы должны производится персоналом, имеющим соответствующую
квалификацию, знакомым с правилами техники безопасности, условиями
эксплуатации и навыками работы с подобным инструментом.
IV. Рекомендации по обслуживанию, хранению и
технике безопасности
Ключи серии «Т04» в процессе затяжки срабатывает автоматически
с тактильно-акустическим сигналом, по достижении установленного
значения крутящего момента. Запрещается продолжать затягивать
соединение после достижения момента срабатывания механизма.
Динамометрические ключи JONNESWAY
®
серии «Т04» являются
точным измерительным инструментом и требуют аккуратного обращения.
◊ Чтобы избежать опасности соскальзывания инструмента,
устанавливайте ключи на крепеж всегда только под прямым углом (90°).
◊ Направление приложения усилия на ключ должно распологаться
под прямым углом к его оси (допустимое отклонение: ±15°)
◊ Запрещается продолжать затягивать соединение после достижения
момента срабатывания механизма;
◊ Данный ключ изготовлен только для затяжки резьбового (болтового)
соединения. Момент, прилагаемый во время ослабления
предварительно затянутого соединения может привести к
повреждению ключа;
◊ Не превышайте допущенный диапазон крутящего момента.
Превышение допущенного усилия может привести к поломке;
◊ Регулярное использование динамометрического ключа в качестве
обычного привода для работ, не требующих специальных условий,
недопустимо и может привести к нарушению настройки и, как
следствие, утрате основных функций;
◊ Настоятельно рекомендуется избегать загрязнений частей
инструмента, не допускать падений, категорически запрещается
применение дополнительных, не предусмотренных производителем,
приспособлений;
◊ Не рекомендуется применять силовое воздействие при помощи
собственного веса;

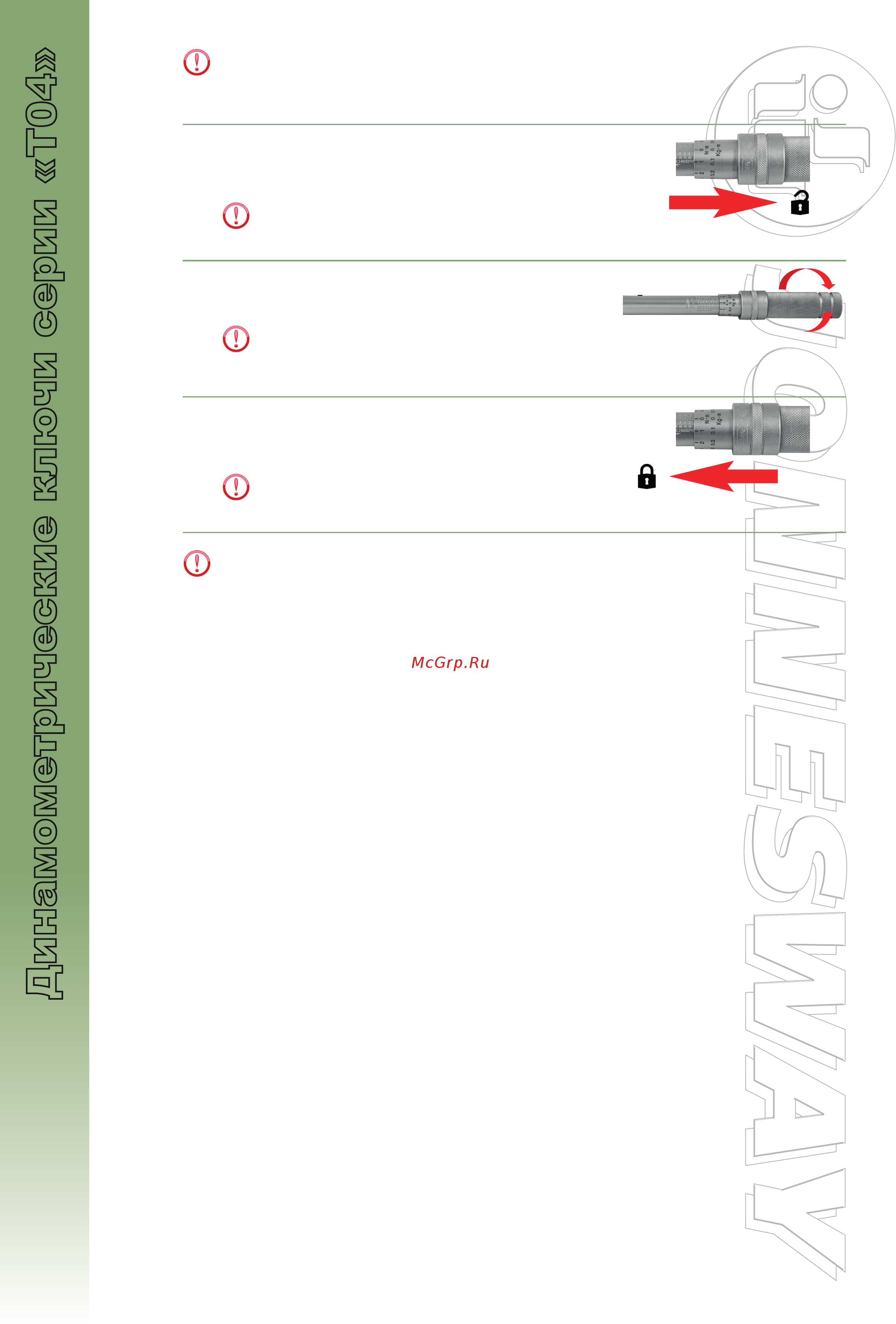

1. Разблокировать регулировочный механизм,
нажав на фиксатор блокировки, как показано
на рисунке.
2. Используя рукоять регулировочного механизма,
основную и вспомогательную (нониусную) шкалы
выставить необходимый крутящий момент.
Шкала на корпусе изделия отображает базовые значения
крутящего момента. Для более точной регулировки момента
исользуйте шкалу нониуса на регулировочной рукоятке.
Относительная погрешность прибора составляет ±4%.
3. Заблокировать регулировочный механизм,
нажав на фиксатор блокировки в направлении,
показанном на рисунке.
При работе с фиксатором блокировочного механизма
не прилагайте чрезмерных усилий и не используйте
дополнительные инструменты.
При работе с фиксатором блокировочного механизма
не прилагайте чрезмерных усилий и не используйте
дополнительные инструменты.
