10
Рекомендации по вводу в эксплуатацию
ВНИМАНИЕ!
Не осуществляйте запуск котла самостоятельно. Для прове-
дения пусконаладочных работ обратитесь в сервисный центр.
Перед началом пусконаладочных работ необходимо:
• Проверить давление в системе отопления на предмет со-
ответствия рабочему значению. Рабочие давление в си-
стеме отопления должно быть в пределах 2 – 2.5 бар;
• Проверить правильность подсоединения дымоотводящей
трубы и убедиться в отсутствии негерметичных стыков;
• Проверить систему вентиляции помещения котельной;
• Открыть кран подачи газа и убедиться в отсутствии уте-
чек газа.
ВНИМАНИЕ!
Если в помещении котельной чувствуется запах газа или
обнаружена утечка газа на линии, перекройте газовый кран,
откройте окна для проветривания помещения и обратитесь в
газовую службу.
• Подключить к котлу электропитание. Рекомендуется под-
ключать котел через стабилизатор напряжения. Поврежде-
ния платы управления, вызванные скачком напряжения, не
рассматриваются в качестве гарантийного случая.
• Произвести настройку газового клапана.
ВНИМАНИЕ!
Котел адаптирован для работы на природном газе. Для ис-
пользования котла на сжиженном газе необходимо произве-
сти переналадку и дополнительную настройку. Для адапта-
ции котла под сжиженный газ обратитесь в сервисный центр.
ВЕНТИЛЯЦИЯ ПОМЕЩЕНИЯ КОТЕЛЬНОЙ И ДЫМОУДАЛЕНИЕ
В помещение, в котором установлен котёл, необходимо обеспечить постоянный приток воздуха, необходимого для процесса
горения. Приточный воздух не должен содержать паров агрессивных веществ, иметь высокую влажность и запылённость.
Кроме того, помещение должно быть защищено от мороза, воздух в нём должен иметь температуру от +5°C до +35°C и отно-
сительную влажность до 80%.

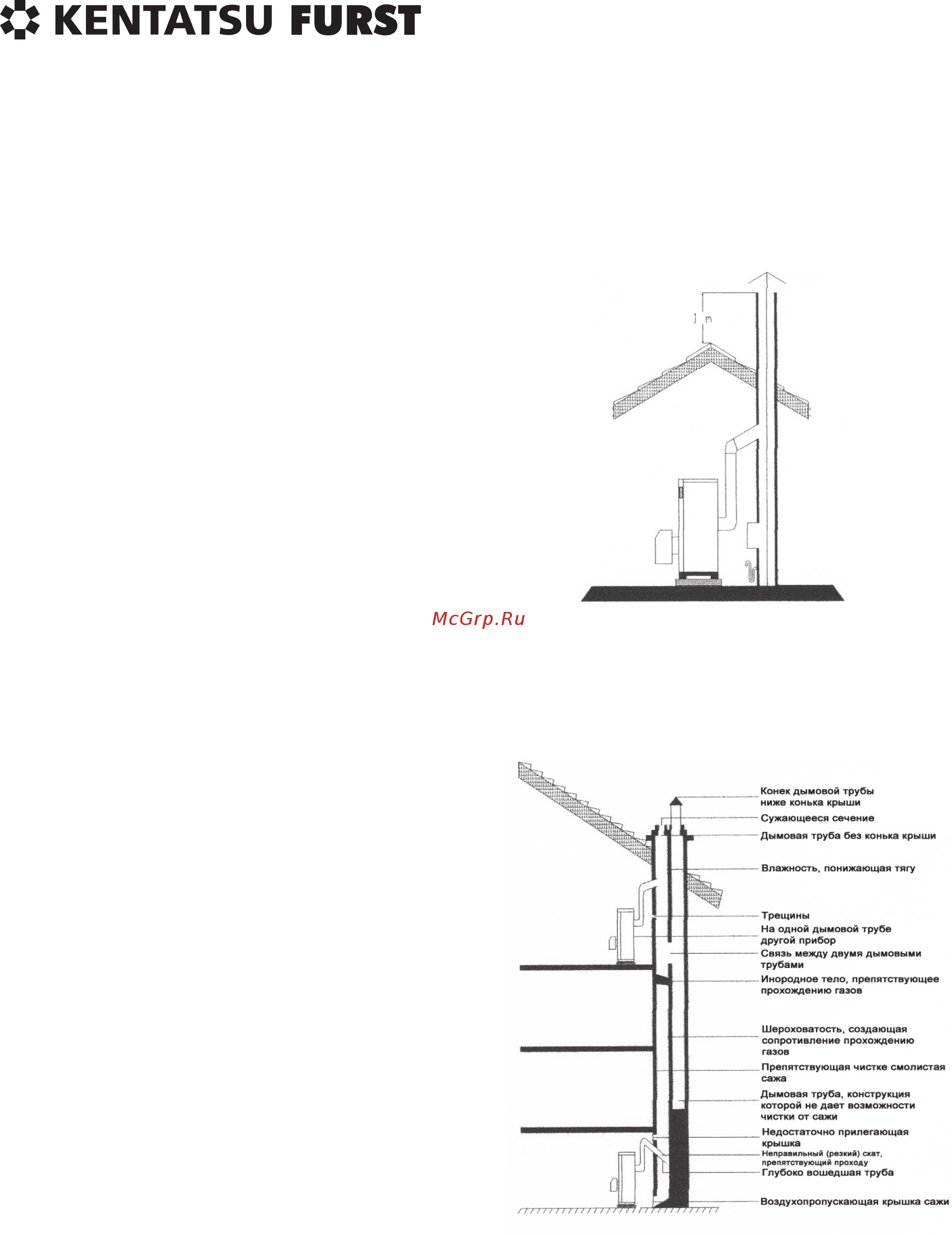

Рис. 12
Рис. 13
КРАТКИЙ ПЕРЕЧЕНЬ ТРЕБОВАНИЙ К СИСТЕМЕ
ДЫМОУДАЛЕНИЯ
• Дымовая труба должна быть отдельно стоящей;
• Проходное сечение дымохода не должно быть менее се-
чения отвода котла;
• К одному дымоотводному каналу можно подсоединять
более одного прибора, при условии, что они находятся не
на одном этаже;
• Места соединений должны быть герметичными.
ФАКТОРЫ, ВЛИЯЮЩИЕ НА СИСТЕМУ ДЫМОУДАЛЕНИЯ
