106 Powermax125 Руководство оператора 80808J
7 Механизированная резка

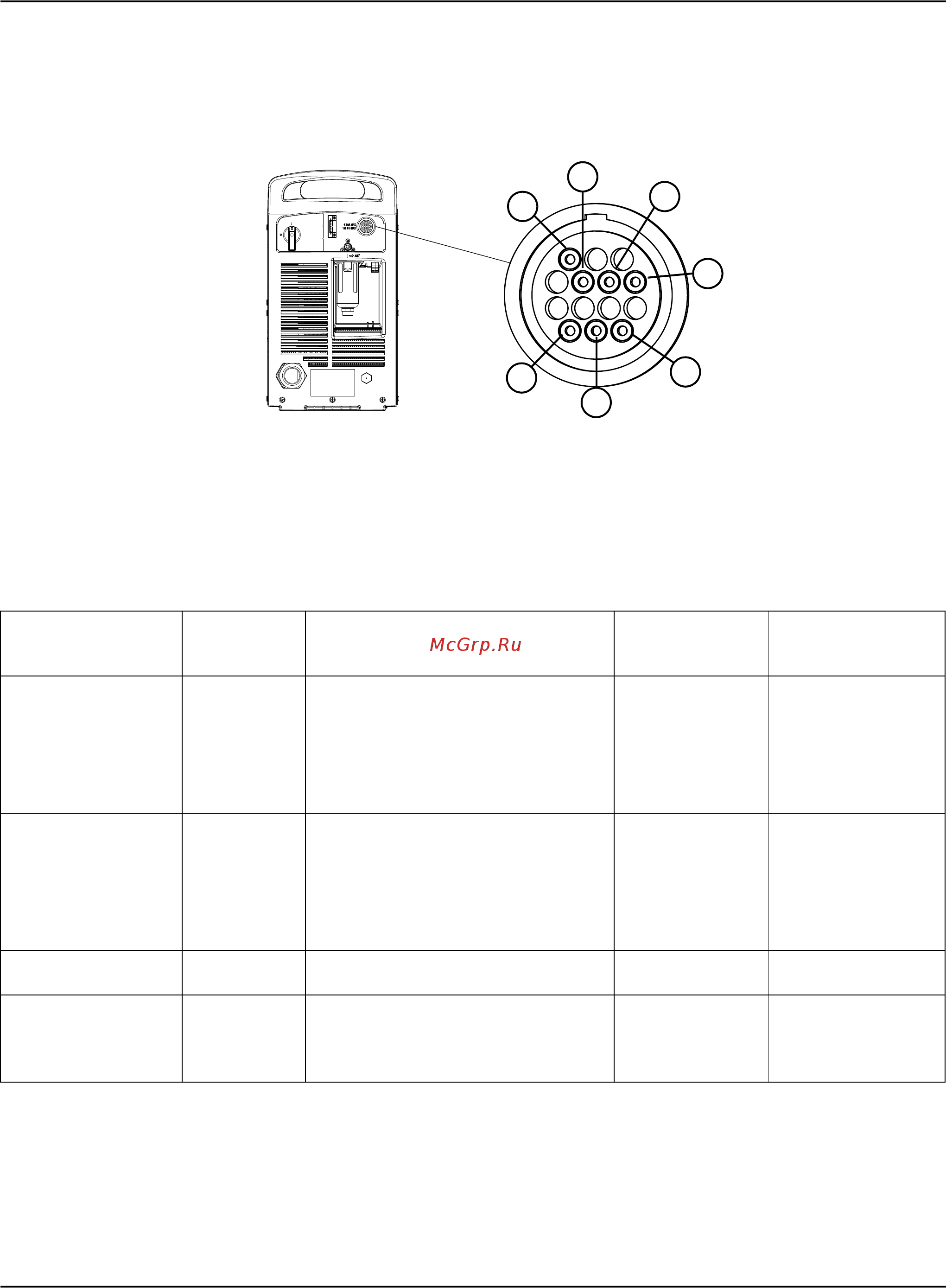

Схема штыревых контактов интерфейса машины
Рисунок 2 – Контактные гнезда
Подсоединение источника тока к контроллеру регулировки высоты резака или контроллеру ЧПУ с помощью
кабеля интерфейса машины описано в таблице Таблица 11.
Таблица 11 – Список сигналов кабеля интерфейса машины
Сигнал Тип Примечания
Контактные
гнезда
Внешние
провода кабеля
Запуск (зажигание
плазмы)
Вход Нормально разомкнутый.
Напряжение холостого хода 18 В
пост. тока на клеммах START
(пуск). Требует активации
замыкания сухого контакта.
3, 4 Зеленый, черный
Перенос (начало
перемещения
машины)
Выход Нормально разомкнутый.
Замыкание сухого контакта
при переносе дуги.
120 В перем. тока/1 A макс. на
интерфейсном реле машины.
12, 14 Красный, черный
Заземление Заземление 13
Делитель
напряжения
Выход Разделенный сигнал дуги 20:1,
21,1:1, 30:1, 40:1, 50:1
(обеспечивает максимум 16 В).
5(), 6(+) Черный (–),
белый (+)
3
4
5
6
12
13
14
