Инструкция по монтажу и эксплуатации Страница: 11

Kentatsu Furst Sigma-12HA Инструкция по монтажу и эксплуатации онлайн [11/20] 210115

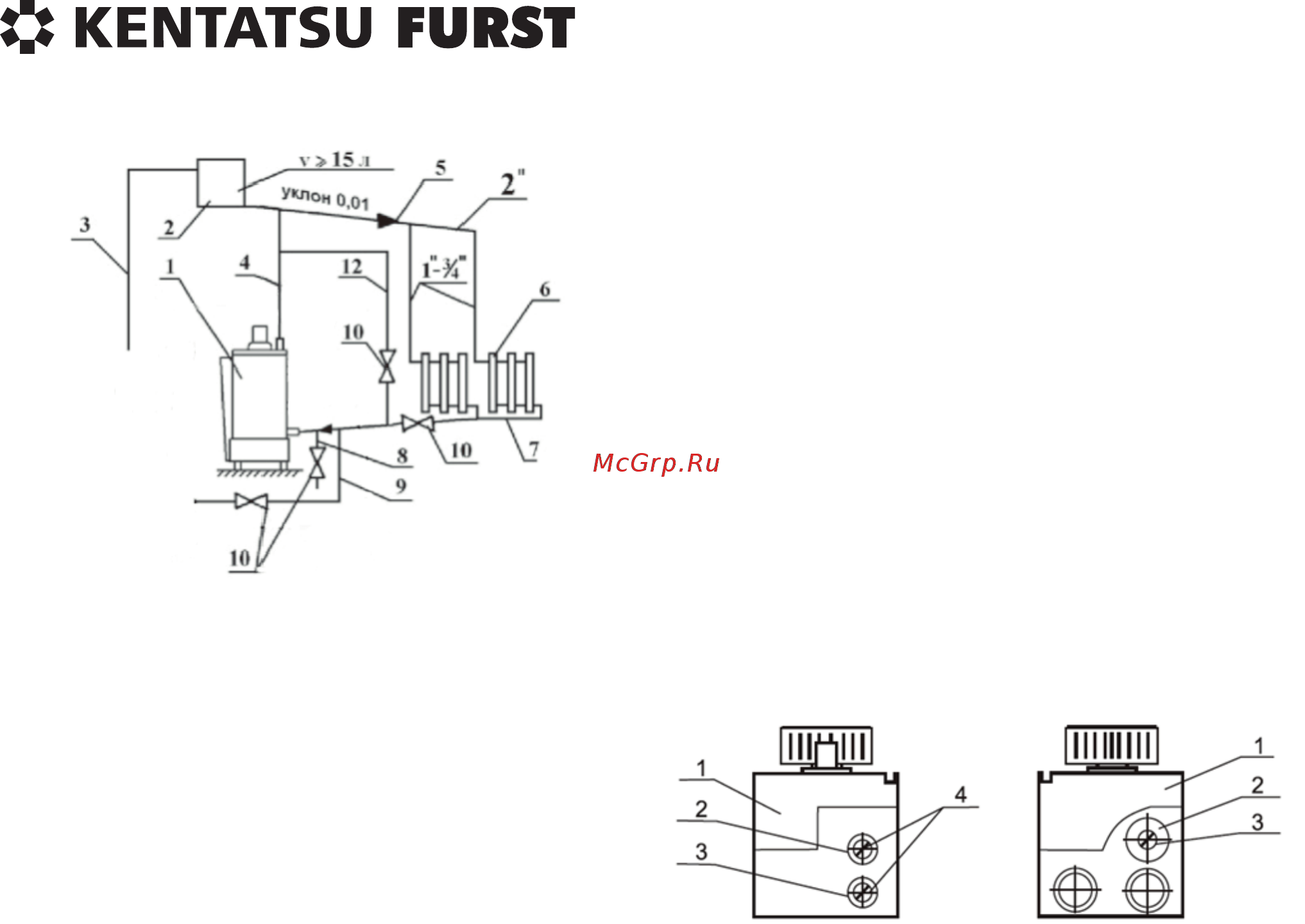

1. Котел отопительный;

2. Бачок расширительный;

3. Трубка сигнальная;

4. Стояк;

5. Магистраль горячей воды;

6. Радиатор;

7. Магистраль обратной воды;

8. Сливная магистраль;

9. Водопровод иодниточный;

10. Вентиль водопроводный;

Рис 5. Пример схемы открытой системы отопления.с есте-

ственной циркиляцией

При монтаже котла с закрытой СО необходимо установить на

выходе теплоносителя группу безопасности, включающую в

себя автоматический воздухоотводчик, манометри и аварий-

ный сбросной клапан на 1,5 - 2 бар.

Отвод теплоносителя из сбросного клапана необходимо обе-

спечить в дренажную линию с разрывом струи

8. Удалите консервационную смазку и протрите котел сухим

материалом.

9. Установите котел вертикально, и проверьте вертикаль по

уровню.

10. Присоедините котел к дымоходу, газопроводу и трубам

систем отопления (СО). На газоподводящей трубе перед

котлом обязательно должен быть установлен газовый

кран, перекрывающий доступ газа к котлу. Присоедине-

ние не должно сопровождаться взаимным натягом труб

и узлов котла.

11. Заполните систему отопления теплоносителем. При от-

крытой СО контроль заполнения системы отопления осу-

ществляется по трубе сигнальной 3 (Рис. 5). Не допускать

превышения давления в котле более 2 бар.

12. После монтажа проверьте газовые и водопроводные ком-

муникации котла на герметичность. Герметичность сое-

динений газопроводов проверяйте с помощью мыльной

эмульсии. Запрещается применять огонь для обнаруже-

ния утечек газа.

Заполните погружную гильзу для установки термодатчи-

ка блока автоматики термопастой или машинным мас-

лом (объем заливаемого масла -8 см

13. Проверьте работу пьезорозжига. При нажатии на кноп-

ку пьезорозжига 2 (рис. 3) должна проскакивать искра

между электродом свечи пьезорозжига 2 (Рис. 4) и тер-

мопарой 1.

14. Установите ручку управления 1 (Рис. 3) блока автомати-

ки в положение «Выключено» «•». Осуществите после-

довательное включение котла см. п.3. раздела «Порядок

работы».

Проконтролируйте, чтобы пламя запальника интенсивно

омывало конец термопары и обеспечивало мгновенное

(не более чем за 2 сек) воспламенение горелки по всей

поверхности.

15. Проверьте давление газа на выходе из блока автоматики.

При давлении газа на входе 13 мбар, давление газа на выходе

из блока при горящей основной и запальной горелок должно

быть 7,2 - 8,5 мбар.

Для замера отверните резьбовые заглушки 4 (Рис. 6) и под-

ключите контролирующие приборы.

После проверки вверните резьбовые заглушки и проверьте их

на герметичность.

Рис. 6 Рис. 7

1. Блок автоматики;

2. Штуцер выходного давления;

3. Штуцер входного давления;

4. Резьбовая заглушка

1. Блок автоматики;

2. Регулятор давления газа,

3. Винт регулировочный

Если давление газа на выходе из блока менее 7,2 мбар, про-

изведите регулировку, поворачивая винт регулировочный 3

(Рис. 7) регулятора давления газа 2 (Рис. 7) против часовой

стрелки до требуемой величины давления газа на выходе из

блока автоматики.

16. Проверьте срабатывание автоматики по тяге. Отсечка

газа на запальник и основную горелку должна произойти

в течение не более 100 сек. и не менее 10 сек.
