Kentatsu Furst Sigma-12HA [8/20] Система регулирования

Котел напольного исполнения, на лицевой стороне которого

под декоративной панелью расположены органы управле-

ния для запуска котла и регулирования режимов отопления

(EUROSIT).

Тягопрерыватель 2 (Рис. 2) предназначен для автоматической

стабилизации величины разрежения в топке котла, т.е. умень-

шения влияния колебания величины разрежения в дымоходе

на тягу в топке котла. Для успешной работы дверца тягопре-

рывателя 2 должна легко вращаться на оси.

СИСТЕМА РЕГУЛИРОВАНИЯ

Блок автоматики 8 (Рис. 2) EUROSIT (Италия) представляет

собой электромеханическое устройство и служит для подачи

газа к запальнику и горелке, пьезорозжига, поддержания тем-

пературы воды и автоматического выключения подачи газа.

Терморегулятор обеспечивает автоматическое плавное регу-

лирование расхода газа в пределах от 100% до 20% мощности

горелки в зависимости от температуры воды в теплообмен-

нике котла. При подходе к заданной температуре воды го-

релка переходит па режим «малое пламя» и при достижении

заданной температуры воды в теплообменнике котла проис-

ходит полное отключение основной горелки. При понижении

заданной температуры воды в теплообменнике котла не более

15°С происходит автоматическое плавное зажигание основ-

ной горелки.

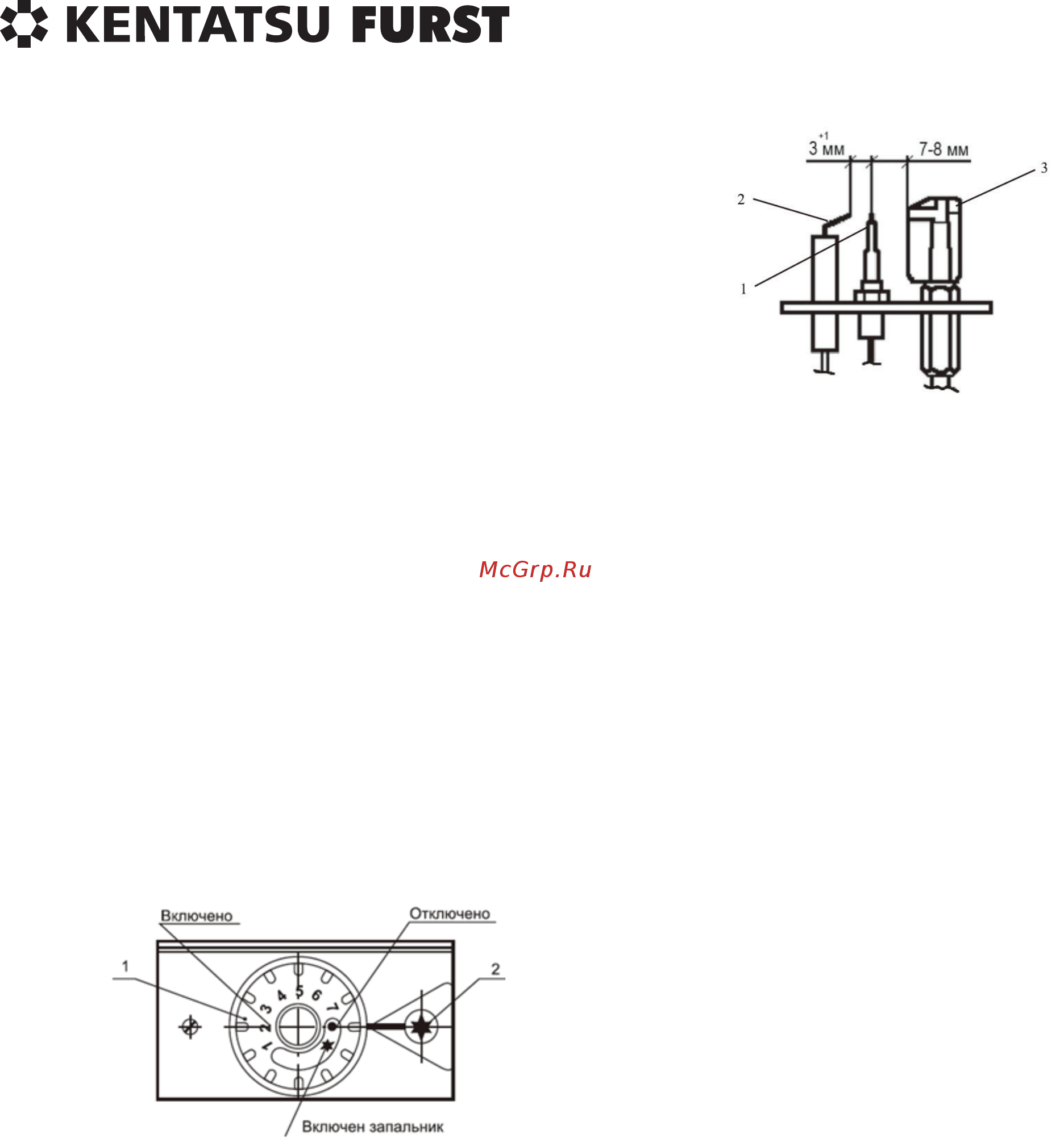

Рис. 3. Блок автоматики EUROSIT

1. Ручка управления;

2. Кнопка пъезорозжига котла.

Установка требуемой температуры воды производится: руч-

кой управления 1 (Рис. 3) от 30 °С до 90 °С, а ее контроль

выполняется по термометру.

Автоматика по тяге и перегреву состоит из:

Термореле (датчик тяги) 11 на рис. 2 установлен перед газого-

релочным устройством.

При отсутствии тяги он отключит подачу газа на газогорелоч-

ное устройство.

Термостат безопасности по перегреву в газовой автоматикие

EUROSIT отключит подачу газа на основную горелку при до-

стижение температуры теплоносителя 93-100°С.

Рис.4. Горелка запальная

1. Термопара;

2. Свеча пьезорозжига;

3. Запальник.

Горелка запальная Рис. 4 состоит из запальника, термопары,

свечи пьезорозжига и розжига основной горелки.

Для обеспечения воспламенения газа зазор между электро-

дом свечи пьезорозжига и термопарой должен быть 3 мм.

Безопасность работы котла обеспечивается блоком автомати-

ки EUROSIT, срабатывание которой происходит при:

• погасании пламени на запальнике;

• отсутствии тяги в дымоходе;

• повышении температуры в теплообменнике котла выше

93 °С :100 °С;

• прекращении подачи газа или падении давления газа

ниже минимального значения.

В этом случае автоматически прекращается подача газа к за-

пальнику и основной горелке.

Возможны незначительные расхождения между описанием и

конструкцией котла, которые связаны с его постоянным тех-

ническим усовершенствованием.
