10

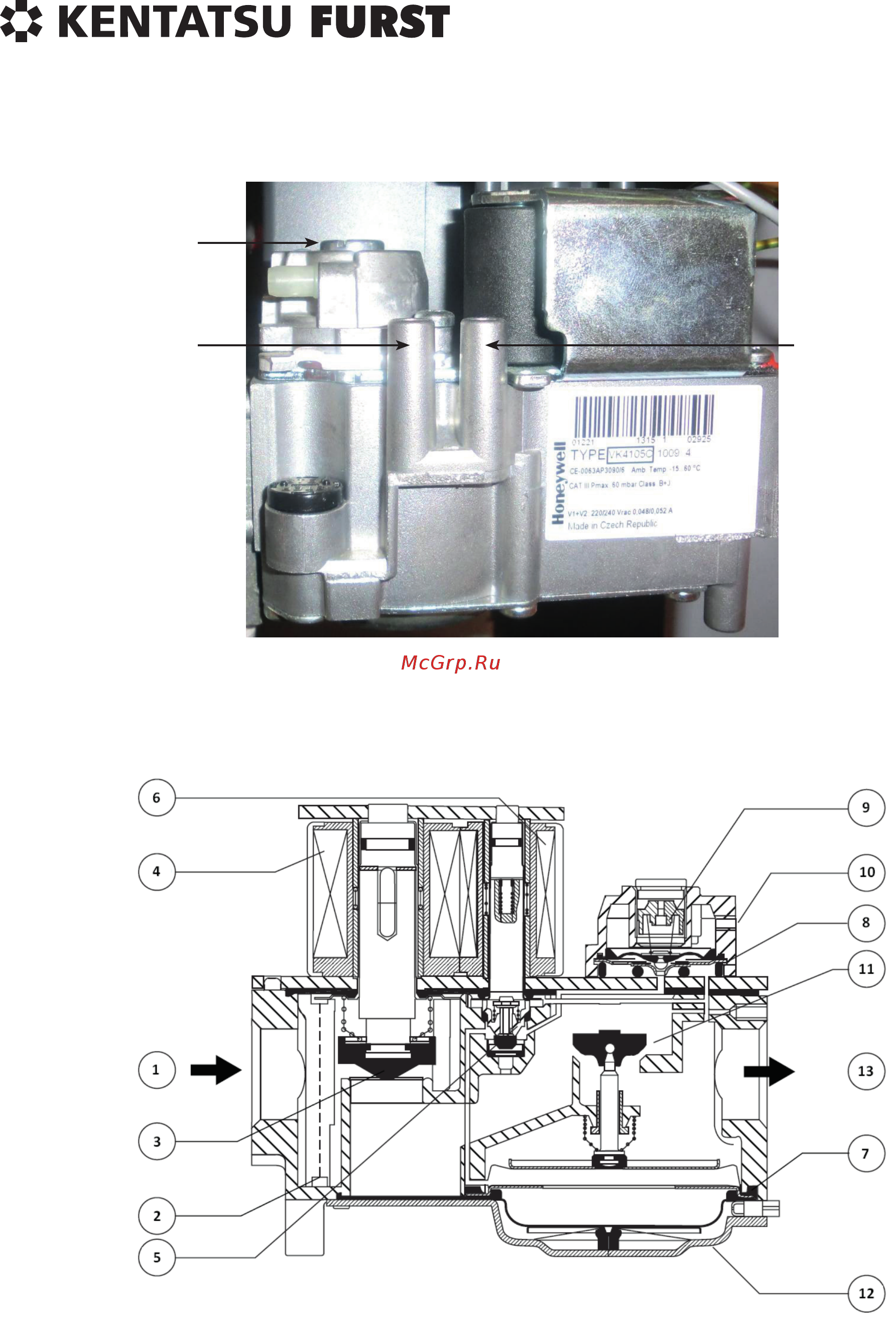

НАСТРОЙКА ГАЗОВОГО КЛАПАНА
Газовый клапан VK 4105
СХЕМА ГАЗОВОГО КЛАПАНА
ВНИМАНИЕ! Газовая арматура не подлежит техническому обслуживанию, её нельзя разбирать.
Рис. 14
Винт настройки
регулятора давления
Замер давления газа на
входе
Замер давления газа
на входе
Расшифровка обозначений газового клапана
1. Подвод газа;
2. Газовый фильтр;
3. Предохранительный клапан;
4. Катушка предохранительного клапана;
5. Сервоклапан;
6. Катушка сервоклапана;
7. Мембрана предохранительного клапана;
8. Мембрана регулятора давления;
9. Винт настройки регулятора давления;
10. Серворегулятор давления;
11. Главный клапан;
12. Мембрана стартовой мощности;
13. Выход к основной горелке.
