ACV Jumbo 800 [10/30] Технические характеристики
![ACV Jumbo 800 [10/30] Технические характеристики](/views2/1249794/page10/bga.png)
RU
RU
10

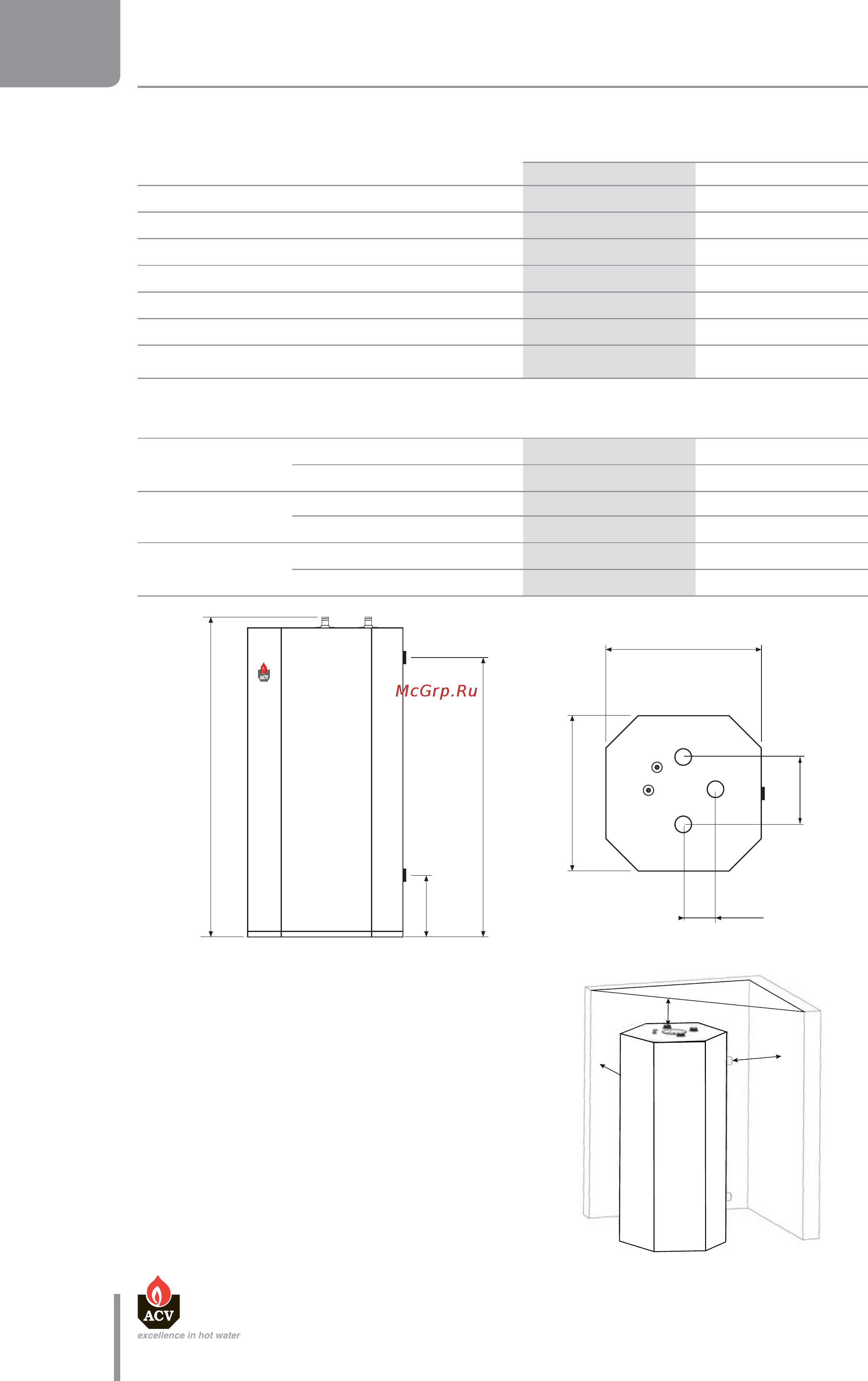

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
661Y1200 • A
Габаритные размеры
JUMBO
800 1000
A = Высота мм
1915 2315
B = Ширина / Глубина мм 1020 1020
C мм 337 337
D мм 1587 1987
E мм 360 360
F мм 180 180
Масса в порожнем состоянии кг 360 380
Расстояния вокруг устройства
D1 (мм)
Рекомендуемое (1 прибор) 1000 1000
Минимальное (каскадная уст.) 550 550
D2 (мм)
Рекомендуемое 1000 1000
Минимальное 800 800
H (мм)
Рекомендуемое 300 300
Минимальное 210 180
A
D
C
B
B
E
F
D1
H
D2
