180-220AC/50Hz

CANDEL

FAN1

Pellet feeder 1

WATER PUMP

Pellet feeder 2

PC/ DISPLAY/KEYBOARD/LINBUS

GPRS MODEM

Water Temperature sensor

Atech ID: 2171000

Gasses temperature

NTC 10k

Electric wiring Radiator Ingeneering

External Thermostat

Boiler Enabled When Open

STB

Proti ohisju

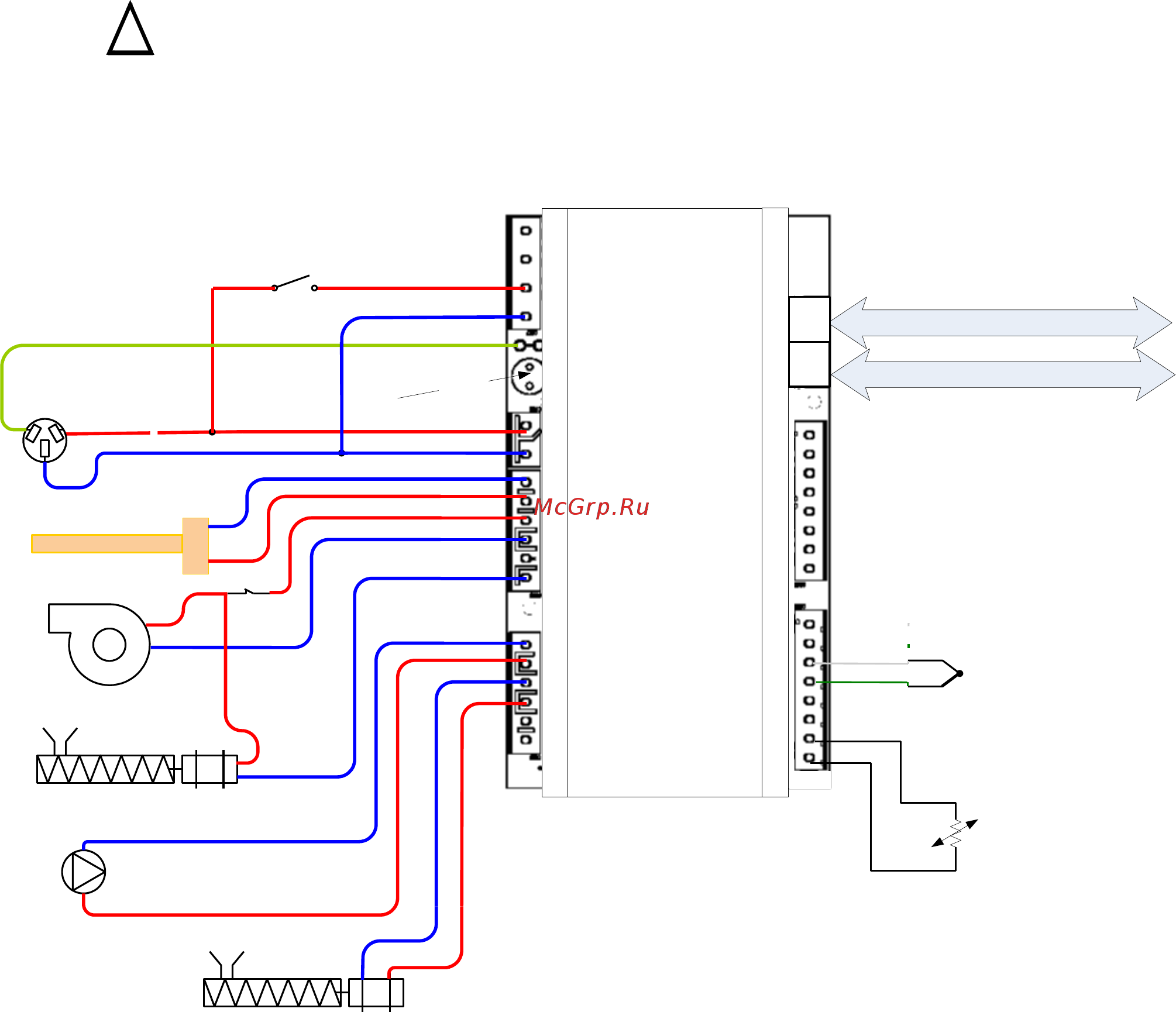

5. Схема подключения автоматики

На схеме (рисунок 4) автоматики видны все устройства, которые подключены, а также

те устройства, которые могут быть дополнительно присоединены опционально.

Комнатный термостат подключается для управления работой циркуляционного насоса.

Из этого можно сделать вывод, что комнатный термостат косвенно дает сигнал пуска и

остановки всей установки.

Циркуляционным насосом можно управлять через автоматику, однако, если это

создает трудности для управления гидравлической системой, автоматика может

работать и без подключенного циркуляционного насоса. Таким образом, подключение

циркуляционного насоса не является условием для работы автоматики.

Также мы можем подключить дополнительно еще один вентилятор и еще один

двигатель для транспортировки топлива в случае необходимости.



Вмешательство в систем у автом атики и возможные

подключения запрещены и не вклю чаю тся в условия гарантии.

Подключение дополнительных устройств по выбору возможно только

по согласованию с упол ном очен ны ми лицами.
