ACV TKAN 2 [12/23] Схема внешнего подключения

Рисунок 4. Схема подключения автоматики

6. Схема внешнего подключения

Внешние подключения возможны при помощи семиполюсного разъема, находящегося

на боковой стороне кожуха котла. Через него осуществляется основное

электропитание автоматики. Главный насос центрального отопления также

подключается через этот разъем. Если мы хотим подключить обычный или

программируемый комнатный термостат, он подключается через этот разъем. До

подключения необходимо снять мост для комнатного термостата. Изображено на

схеме (Рисунок 5)

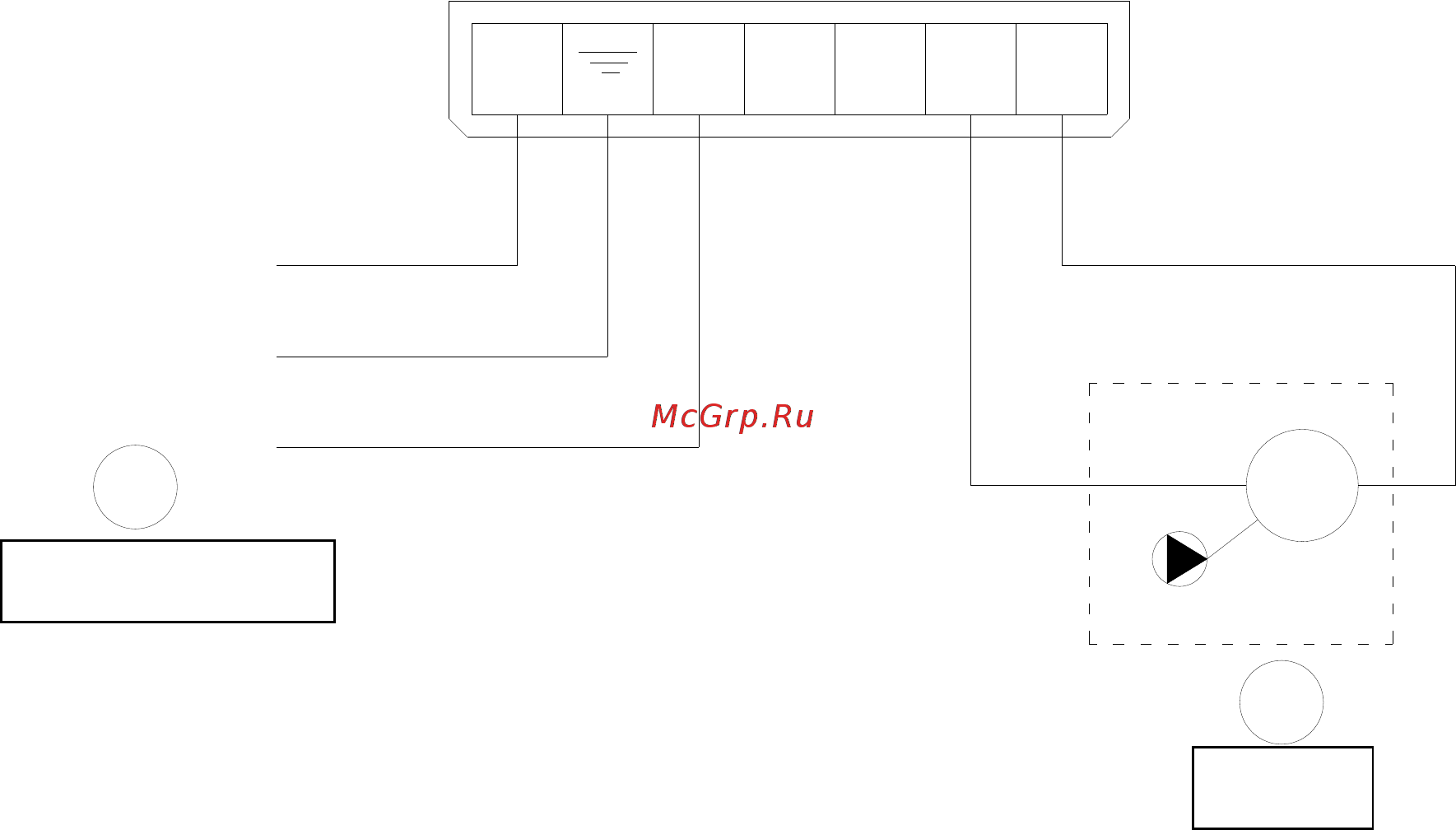

Рисунок 5. Схема внешнего подключения

Входные данные, на основании которых автоматика управляет работой устройств вывода:

• температура дымовых газов

• температура воды в котле (или температура воздуха в помещении, в котором

находится комнатный термостат)

Устройства, работой которых управляет автоматика:

• нагреватель для поджига

• вентилятор первичного воздуха

• двигатель для транспортировки пеллет 1

• двигатель для транспортировки пеллет 2

• циркуляционный насос























Основное питание

НАСОС
