ACV TKAN 80 [13/24] Разрез котла tkan с описанием элементов
![ACV TKAN 80 [13/24] Разрез котла tkan с описанием элементов](/views2/1249808/page13/bgd.png)
1
2
4
8
10
9
3
5
7
6
4. Разрез котла TKAN с описанием элементов

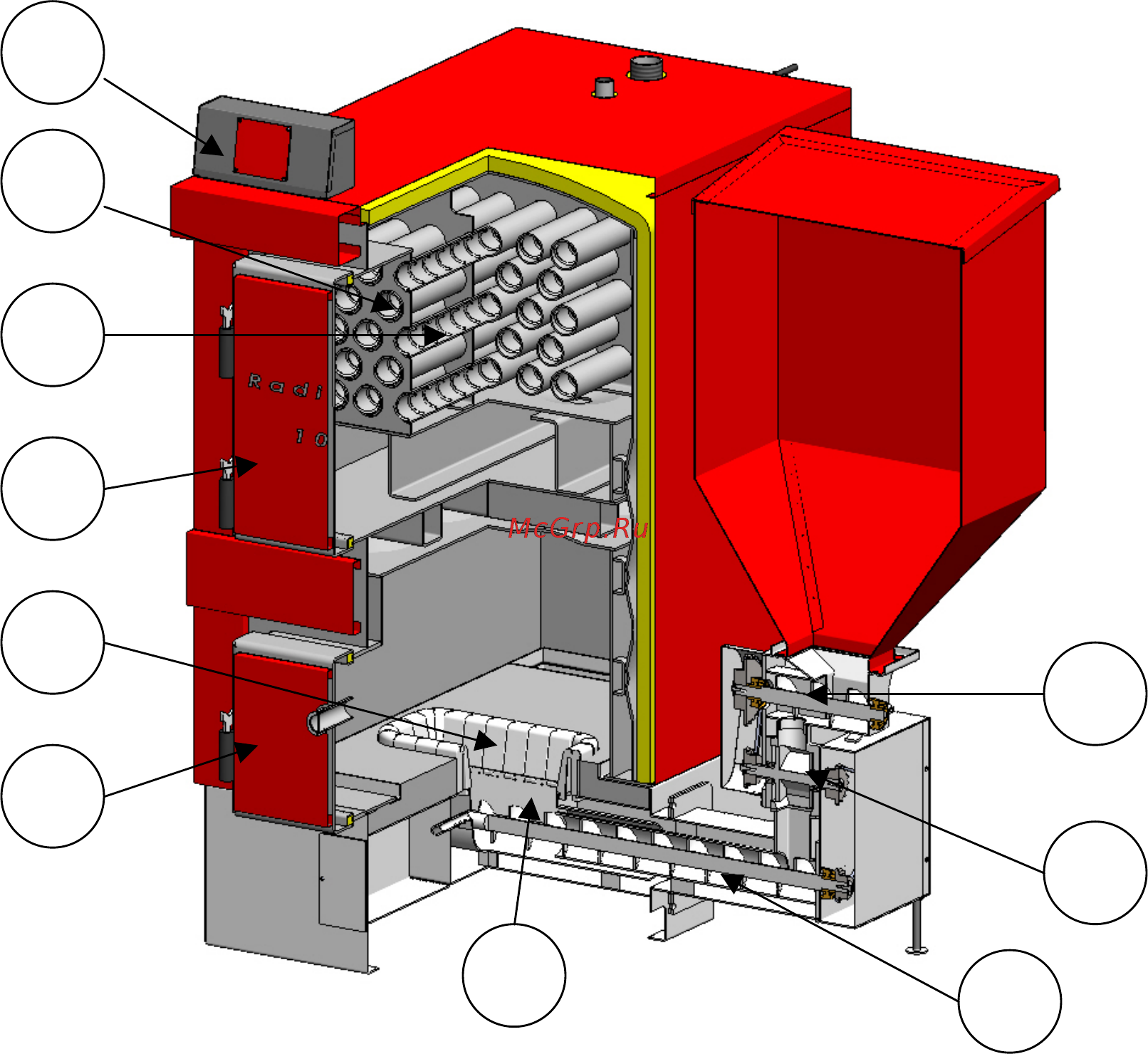

Рисунок 5. Разрез котла TKAN
1. Дверца топки и поджига
2. Дверца для очистки трубного теплообменника и самого котла
3. Топка
4. Литые элементы
5. Нижняя ось шнекового транспортера
6. Верхняя ось шнекового транспортера
7. Клапан-дозатор
8. Трубный теплообменник
9. Турбуляторы
10. Автоматика
