6. Схема внешнего подключения
Внешние подключения возможны при помощи семиполюсного коннектора,
находящегося на боковой стороне кожуха котла. Через него осуществляется основное
электропитание автоматики. Главный насос центрального отопления также
подключается через этот коннектор. Если мы хотим подключить обычный или
программируемый комнатный термостат, он подключается через этот коннектор. До
подключения необходимо снять мост для комнатного термостата. Изображено на
схеме (Рисунок 7)

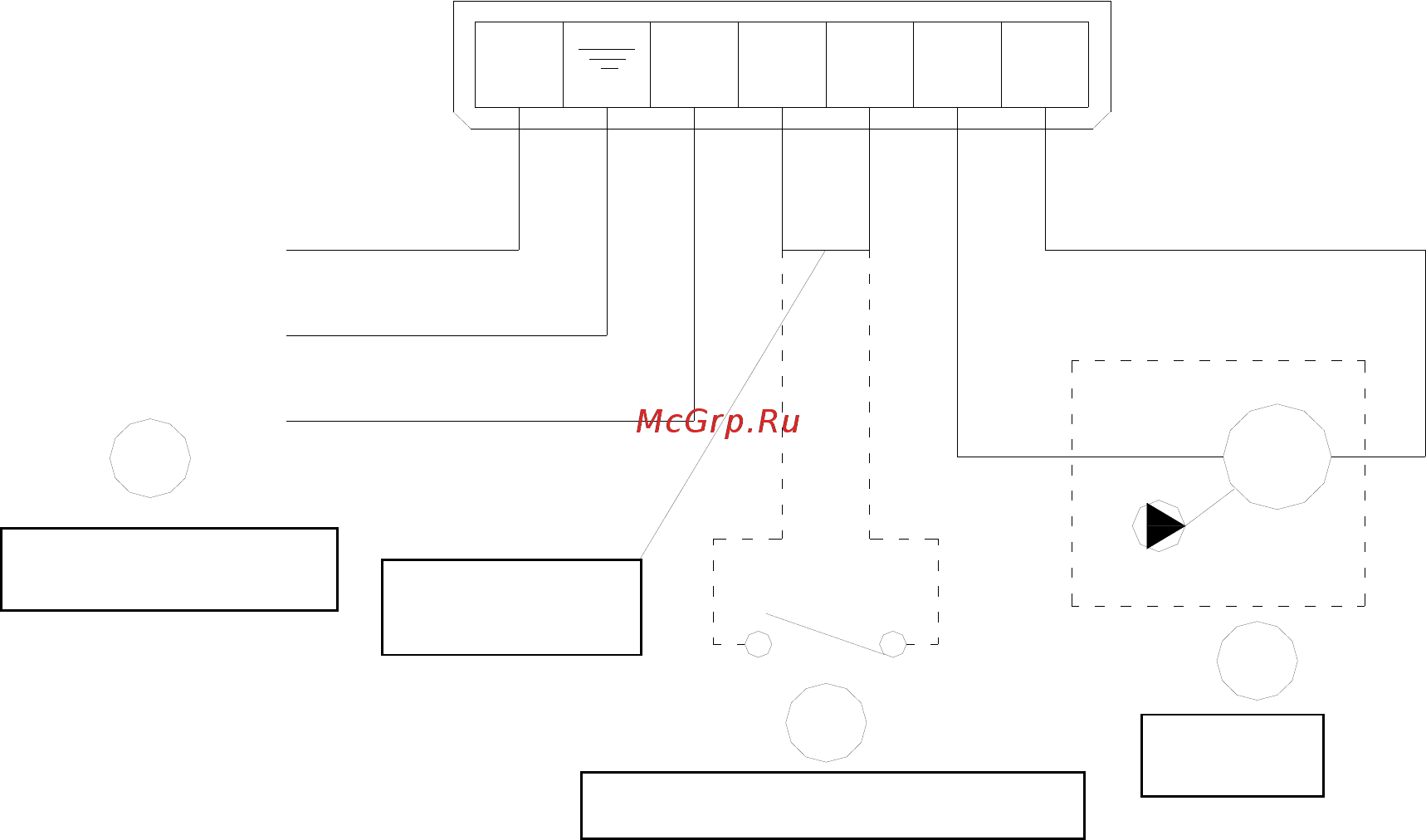

Рисунок 7. Схема внешнего подключения
BRIKA T1 T2
( most)
PUMPA
SOBNI TERMOSTAT
Glavno napajanje
3
2
1
230 V - 50 Hz
B4
S3
T2T1
N
L1
M
КОМНАТНЫЙ ТЕРМОСТАТ
НАСОС
МОСТ Т1 Т2
Основное питание
