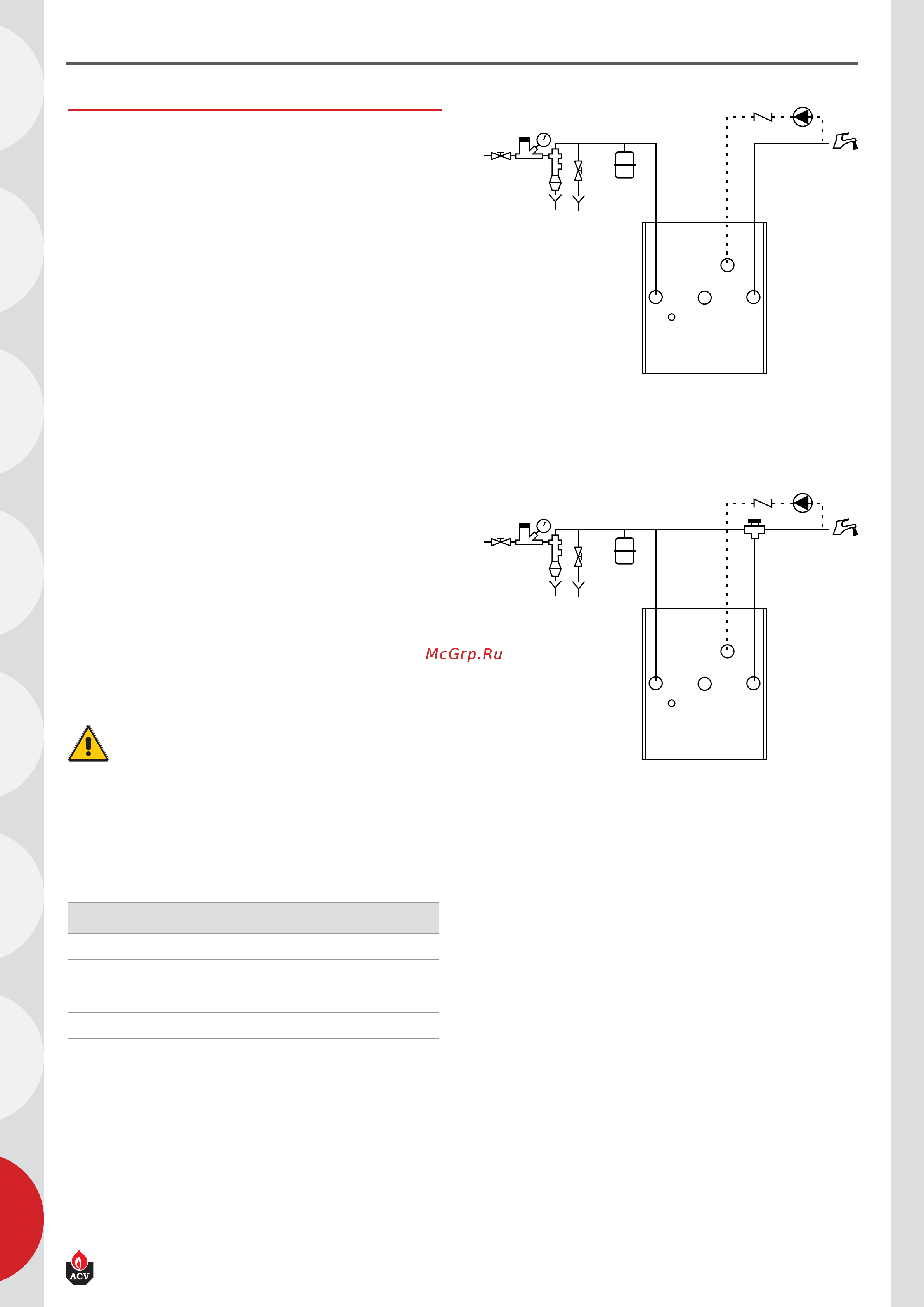

ACV E-TECH S 240 [4/17] Установка
![ACV E-TECH S 240 [4/17] Установка](/views2/1249968/page4/bg4.png)
Присоединение без термостатического смесительного
клапана
1
2
4
6
5
7
9
8
Присоединение с термостатическим смесительным
клапаном
1
2
4
6
5
7
9
8
3
RU • 4
664Y4600 • D
ENFRRU PL DE IT ES NL
ПРИСОЕДИНЕНИЕ КОНТУРА ГВС
Редуктор давления
Если давление в системе водоснабжения превышает 6 бар,
необходимо установить редуктор давления, настроенный
на 4,5 бар.
Предохранительный клапан контура ГВС
Предохранительный клапан настроен на 7 бар; он должен
быть присоединен к сливу в дренаж.
Расширительный бак контура ГВС
Установка расширительного бака в системе горячего
водоснабжения позволяет избежать резких скачков
давления при гидравлических ударах или перепадах
давления.
Циркуляционный насос контура ГВС
Если котел находится на удалении от точек водоразбора,
монтаж контура рециркуляции с циркуляционным насосом
обеспечит быструю подачу горячей воды.
2.2.3.5 Описание
1. Группа безопасности
2. Редуктор давления
3. Термостатический смесительный клапан
4. Циркуляционный насос контура ГВС
5. Обратный клапан
6. Расширительный бак контура ГВС
7. Запорн ы й кран
8. Сбросной кран
9. Точка водоразбора
ВАЖНО!
Для защиты от ожогов настоятельно
рекомендуется установить термостатический
смесительный клапан (рекомендованная
температура: 60° C).
Комплектующие, доступные в качестве опции:
Группа безопасности Ø 3/4”
Редуктор давления Ø 3/4”
Термостатический смесительный клапан Ø 3/4”
Расширительный бак 5 л
УСТАНОВКА
