ACV E-TECH P 201 [4/28] Корпус тепловой камеры
![ACV E-TECH P 144 [4/28] Корпус тепловой камеры](/views2/1249976/page4/bg4.png)
RU • 4
664Y3500.A
ENGLISHFRANÇAISNEDERLANDSESPAÑOLITALIANODEUTSCHRUSSIAN
5
1
4
2
3
6
7
ВВЕДЕНИЕ
ПОДКЛЮЧЕНИЕ
Котел предназначен для использования в качестве теплогенератора
в системах отопления и нагрева жидкостей, с максимальным
рабочим давлением 4бар (0,40 МПа) и максимальной температурой
теплоносителя 90°C. Он также может использоваться в каскадных
установках для достижения большей тепловой мощности.
УПРАВЛЕНИЕ
Котел оборудован системой управления, которая в автоматическом
режиме регулирует нагрев теплоносителя благодаря
четырехступенчатому разделению мощности котла.
Общее включение котла может контролироваться за счет
использования внешнего управляющего устройства (например,
комнатного термостата).
Максимальная тепловая мощность котла может быть ограничена
на уровне 25%, 50% или 75% от номинальной при изменении
электрических перемычек (см ниже).
ЭЛЕКТРИЧЕСКАЯ ЗАЩИТА
В электрической цепи системы управления защищены для защиты
установлен автоматический выключатель с током отключения 3А.
Силовые электрические цепи защищены плавкими
предохранителями на входе электропитания в котел. Более
того, группы ТЭН (28,8 кВт) дополнительно имеют защиту в
виде собственного магнитного пускателя и автоматического
выключателя.
ОПИСАНИЕ ПРОДУКТА:
Серия напольных электрических котлов E-Tech P включает в
себя пять моделей :
- Модель 57 с мощностью 57,6 кВт
- Модель 115 с мощностью 115,2 кВт
- Модель 144 с мощностью 144 кВт
- Модель 201 с мощностью 201,6 кВт
- Модель 259 с мощностью 259,2 кВт
Силовые цепи требуют подключения трехфазной сети 380В.
Управляющие цепи питаются монофазным напряжением 220В.
КОРПУС
Котел защищен обшивкой, состоящей из стальных панелей
окрашенных порошковой эмалью в красный цвет.
КОРПУС ТЕПЛОВОЙ КАМЕРЫ
Корпус тепловой камеры, где расположены ТЭН изготовлен из
углеродистой стали. Камера прошла проверку на герметичность
при давлении 5,2 бар (0,52 МПа), максимальное рабочее давление
составляет 4 бар (0,40 МПа).
ТЭН
Погружные нагревательные элементы, применяемые в данном
котле изготовлены из нержавеющей стали марки Incoloy 800 и
расположены в фронтовой части котла, обеспечивают нагрев
теплоносителя в котле.

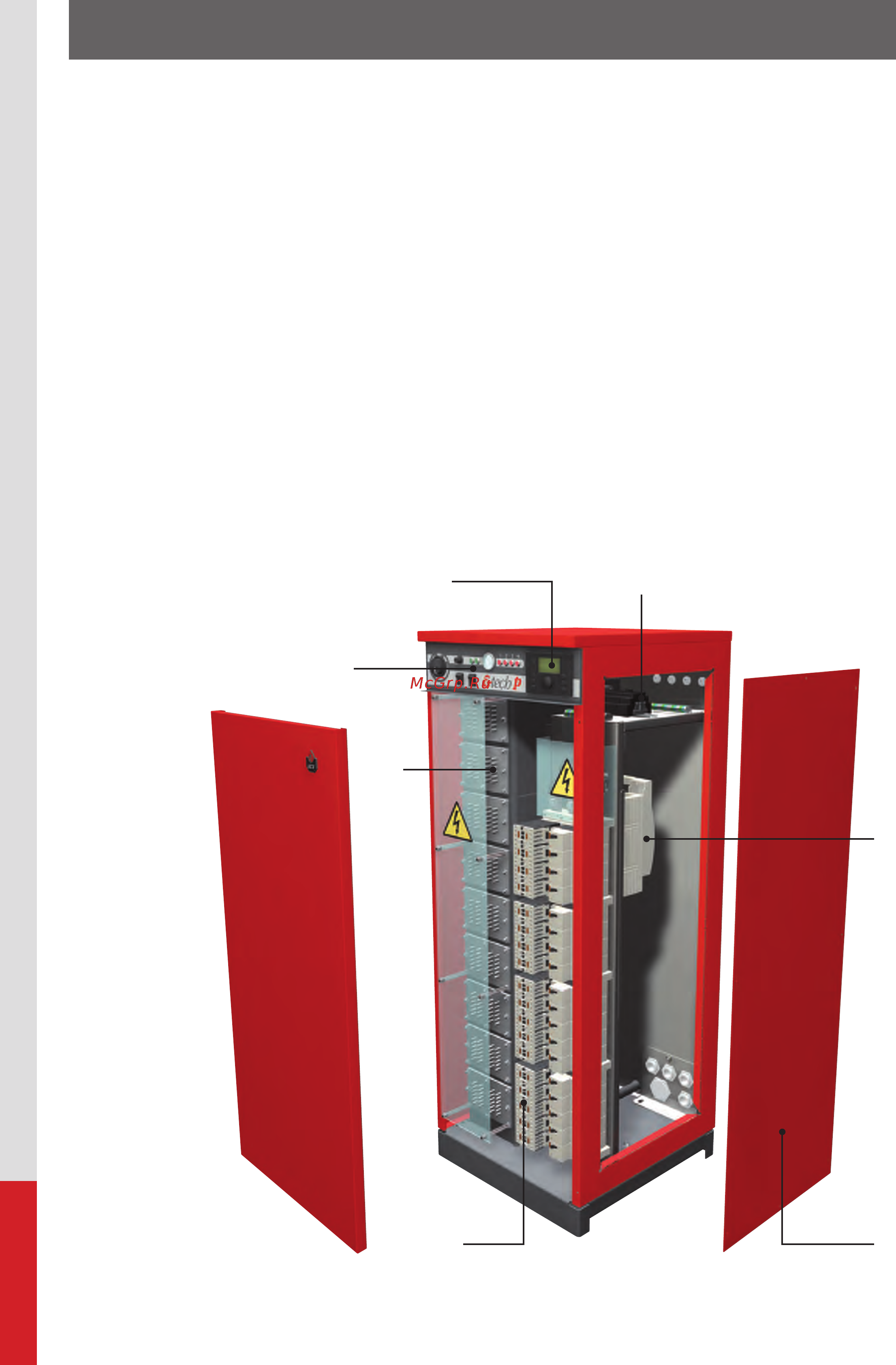

1. Панель управления
2. ТЭН
3. Контакторы и автоматы защиты
4. Отопительный контроллер (опция)
5. Система управления котлом
6. Электроподключение и главные
предохранители
7. Панель быстрого доступа
