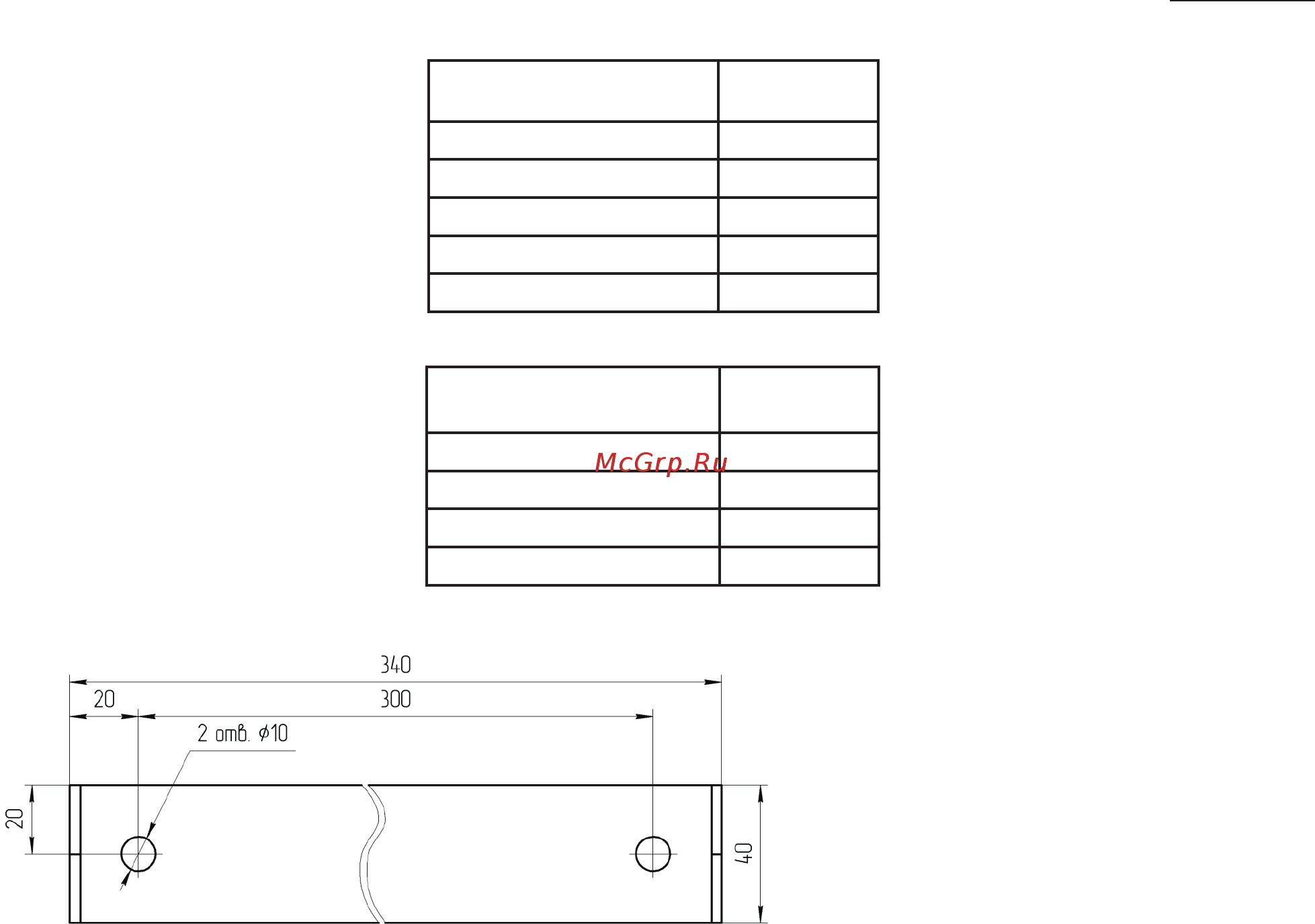

7 2 Окончание работы На выходе из прибора установлен предохранительный клапан рассчитанный на давление 0 4 МПа Так как при срабатывании предохранительного клапана возможен выброс теплоносителя или пара через его дренажное отверстие выполнить слив в канализационную систему от дренажного патрубка 14 Рис 1 Встроенный автоматический воздухоотводчик 2 Рис 1 установлен в верхней точке котла и служит для удаления образующихся при работе ТЭН газов из котла Второй воздухоотводчик предназначенный для удаления воздуха из системы отопления должен устанавливаться в верхней точке системы 6 1 6 На входе прибора обязательно должен быть установлен фильтр для защиты циркуляционного насоса от воздействия грязи и механических примесей 6 1 7 Давление опрессовки системы отопления с котлом после монтажа не более 0 4 МПа Таблица 3 6 1 8 Прибор должен Номинальный Название навешиваться на закладную ток автоматич прибора выключателя А входит в комплект поставки 16 17 Рис 1 Разметку стены под WARMOS QX 7 5 крепление закладной детали WARMOS QX 9 12 25 произвести согласно Рис 4 WARMOS QX 15 18 32 6 1 9 Подключение прибора к WARMOS QX 22 5 40 электрической сети произво WARMOS QX 27 50 дится в соответствии с Рис 5 только через в и е ш ии и а в том а т и ч ески и в ы кл ючат ел ь QF2 с номинальным током 1н указанным в таблице 3 Для подключения приме нять кабель с сечением медных токопроводящих жил указанным в таблице 4 6 1 10 Снимите панель лицевую поз 25 Рис 2 Таблица 4 Сечение Название медной жилы прибора мм кв WARMOS QX 7 5 9 2 5 WARMOS QX 12 15 4 0 6 0 WARMOS QX 18 WARMOS QX 22 5 27 10 0 7 2 1 По окончании работы выключить выключатель ВКЛ ВЫКЛ Циркуляционный насос продолжит работать 7 2 2 При выводе прибора из эксплуатации на длительное время необходимо отключить внешний автоматический выклю чатель 7 2 3 Во избежание усиленной коррозии деталей котла и отопительной системы после его отключения не рекомендуется сливать теплоноситель из прибора и системы если нет опасности замерзания теплоносителя в системе 8 Техническое обслуживание Внимание Безопасное и надежное функционирование прибора зависит от его правильного и своевременного технического обслуживания которое должно осуществляться исключительно организацией имеющей право на соответствующий вид работ 8 1 Первое техническое обслуживание проводится в течении одного месяца после окончания гарантийного срока эксплуатации Последующие технические обслуживания проводятся перед началом отопительного сезона но не реже одного раза в год Техническое обслуживание и ремонтные работы производить при отключенном напряжении 8 2 При проведении первого технического обслуживания в случае если монтаж и обслуживание проводятся разными организациями следует убедиться в том что монтаж и подключение выполнены в соответствии с требованиями настоящего руководства Выявленные отклонения устранить 83 При техническом обслуживании прибора производится его осмотр устранение накипи на ТЭНах замер сопротивления изоляции ТЭНов а также проверка целостности заземляющего проводника РЕ и надежности его присоединений Порядок и способы выполнения указанных работ организация их выполняющая должна согласовать с изготовителем После проведения технического обслуживания подготовка и пуск прибора в работу должны производиться с соблюдением всех требований настоящего руководства 8 4 В начале отопительного сезона перед запуском прибора необходимо проверить не заблокирован ли вал циркуляционного насоса отложениями или накипью Для этого снимите лицевую панель 25 рис 2 поднимите вверх панель управления 26 затем Рисунок 4 Закладная деталь для крепления прибора 12 17
