- 4 -
- 17-
4.2 Прибор в соответствии с рисунком 2 состоит из следующих
основных частей:
- котла (1) в теплоизоляции с входным (2) и выходным (3) патрубками
1
G 1 / и трубчатыми электронагревателями (ТЭН) (4) с трубками из
4
нержавеющей стали ;
- задней панели (5) с установленными на ней зажимом винтовым (6)
для подключения сетевого кабеля и зажимом (7) для защитного
проводника РЕ;
- зажим винтовой для подключения циркуляционного насоса и датчика
температуры воздуха (8);
- контактор (9) для аварийного отключения ТЭН (для W-7,5-12);
- блока управления (10) с мембранной клавиатурой и шлейфом (12);
- предохранителя (11) цепи подключения циркуляционного насоса.

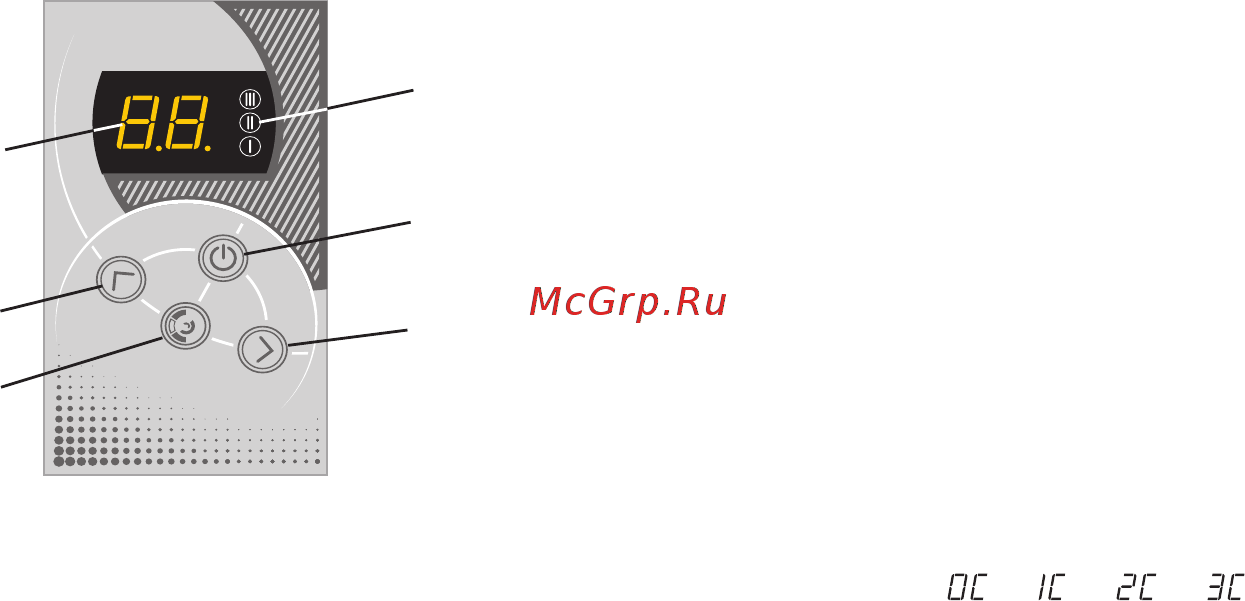

4.3 Д л я у п р а в л е н и я п р и б о р о м
используется мембранная клавиатура
(рисунок 3). Для включения прибора
необходимо нажать клавишу включения (1).
При этом загорится цифровой индикатор (6),
где высветится заданная температура
теплоносителя (температура уставки) в
режиме моргания. По прошествие 5 секунд
индикатор отобразит текущую температуру
теплоносителя в режиме постоянного
свечения.
Клавишей выбора режима (2) можно
перейти в режим выбора разрешенного
кол ич ес тва с тупен е й (н а циф р овом
индикаторе загорится ; ; ; ). Для
увеличения - уменьшения количества
ступеней и для изменения температуры уставки используются клавиши
установки (3-4). Повторное нажатие клавиши 2 возвращает индикацию
текущей температуры теплоносителя.
При первом включении включаются все три ступени нагрева (если
разрешена хотя бы одна ступень нагрева и температура теплоносителя
ниже заданной). Количество ступеней, работающих в режиме нагрева,
отображается светодиодными индикаторами (5).
Если в течение 30 минут нагрев не отключается - автоматически
включаются все три ступени (режим первого включения).
При работе с комнатным термостатом отключение нагрева
индицируется миганием точки на цифровом индикаторе и отключением
индикации работающих ступеней.
При возникновении несоответствия в работе прибора на цифровом
индикаторе появится код ошибки (см. раздел 10).
4.4 Приборы снабжены системой аварийного отключения при
превышении температуры теплоносителя выше предельно допустимой,
представляющей собой самовозвратный выключатель.
1
2
3
4
5
6
Рисунок 3
