Эван ЭПО-54 [8/10] Рисунок 3 примерная схема системы отопления

- 13 -

- 8 -

В системе отопления необходимо использовать циркуляционный

насос, установленный в соответствии с рисунком 3.

Система отопления должна обязательно иметь расширительную ем-

кость, сообщающуюся с атмосферой. При использовании расширительной

емкости мембранного типа (экспанзомата) на выходе из прибора перед

шаровым вентилем должена устанавливаться группа безопасности,

включающая всебя предохранительный клапан, рассчитанный на

давление не более 0,4 МПа, манометр и автоматический воздухо-

отводчик.

Установку экспанзомата производить в соответствии с

инструкцией по эксплуатации экспанзомата!

Так как при срабатывании предохранительного клапана возможен

выброс теплоносителя или пара через его дренажное отверстие,

необходимо к этому отверстию выполнить слив в канализационную

систему, защищающий от этих факторов.

6.1.6 На входе и выходе из котла в соответствии с рисунком 3 ус-

танавливаются шаровые вентили применяемые при демонтаже, ремонте

и техническом обслуживании прибора.

Установка запорной арматуры на трубопроводе, соединяющем рас-

ширительную емкость с системой отопления, запрещается!

6.1.7 Давление опрессовки системы отопления с котлом после мон-

тажа - не более 0,6 МПа.

6.1.8 Котёл должен быть смонтирован в горизонтальном

положении (выходной патрубок - вверху).

Пульт управления монтируется вертикально на высоте 1,4 - 1,7 м

от пола на стенах и конструкциях, в хорошо освещенных помещениях.

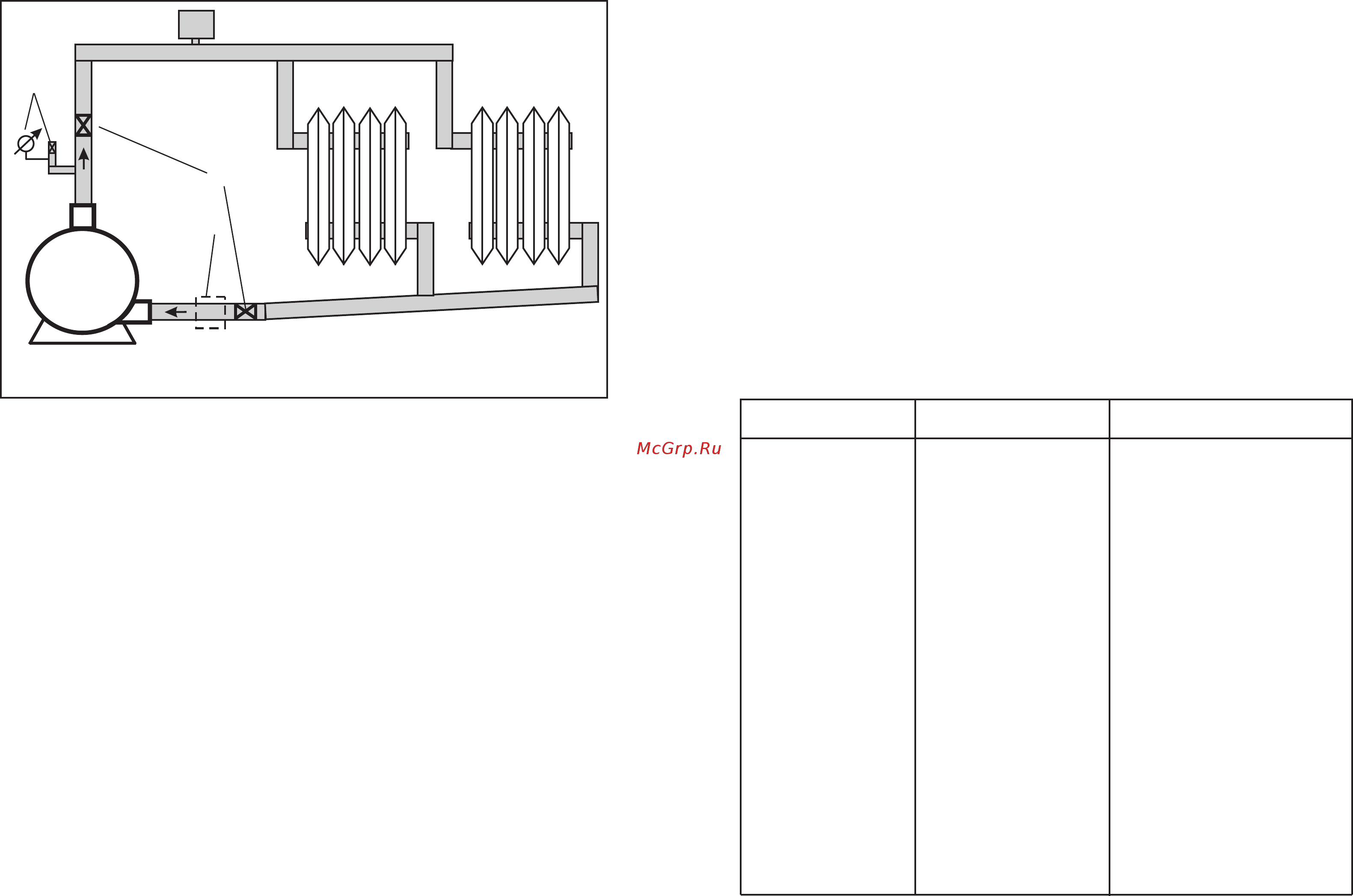

Рисунок 3 - Примерная схема системы отопления

К - котел; ГБ - группа безопасности; РЕ - расширительная

емкость; ШВ - шаровый вентиль G 1 / ; НЦ - насос циркуляционный

ГБ

ШВ

НЦ

РЕ

Прибор не включа-

ется.

При работе прибора

сильно гудит (дре-

безжит) магнитная

система пускателя.

Неправильное подклю-

чение прибора к элек-

трической сети.

Нарушение целостнос-

ти подводящей элект-

ропроводки.

Отсутствие электри-

ческого контакта в

м е с та х с о е д и н е н и я

подводящей электро-

пороводки к зажимам

прибора.

Напряжение в элетри-

ческой сети ниже ука-

занного в таблице 1.

Про ве р ить п р ави л ьнос ть

подключения прибора в соот-

ветствии с рисунком 4. Об-

ратить особое внимание на

правильность подключения

защитного проводника (РЕ) и

нулевого рабочего проводника

(N).

Проверить целостность под-

водящей электропроводки.

Проверить качество контак-

тных соединений подводящей

электропроводки к зажимам

прибора. При необходимости

зачистить места контакта.

Обратится в энергоснабжаю-

щую организацию, к электри-

ческим сетям которой про-

изведено подключение.

Возможная

неисправность

Вероятная причина Метод устранения

10 Возможные неисправности и методы их устранения

8.5 Наиболее оптимальным вариантом для потребителя является

заключение договора на техническое обслуживание в течение всего срока

службы прибора, с одной из организаций, предложенных продавцом.

8.6 Все сведения о техническом обслуживании прибора оформ-

ляются “Актом о проведенных работах” и соответствующей записью в

разделе “Отметка о проведенных работах”.

9 Правила хранения и транспортирования

9.1 Хранить прибор необходимо в закрытых или других

помещени-ях с естественной вентиляцией, где колебания температуры и

влажность воздуха существенно меньше, чем на открытом воздухе в

районах с умеренным и холодным климатом при температуре не выше

0 0

+40 С и не ниже минус 50 С, относительной влажности не более 80 %

при +25 С.

9.2 Прибор можно транспортировать любым видом закрытого

транспорта с обязательным соблюдением мер предосторожности при пе-

ревозке хрупких грузов.
