73
!
Внимание
При монтаже или демонтаже
водогрейного котла или ука-
занных ниже компонентов
вытекает оставшаяся вода:
■ Водопроводы
■ Насосы
■ Пластинчатый теплообмен-
ник
■ Компоненты в контуре
отопления или в контуре
ГВС
В результате проникновения
воды возможно повреждение
других компонентов.
Предохранить следующие
компоненты от проникновения
воды:
■ Контроллер (особенно в
сервисном положении)
■ Электрические компоненты
■ Штекерные соединения
■ Электрические кабели

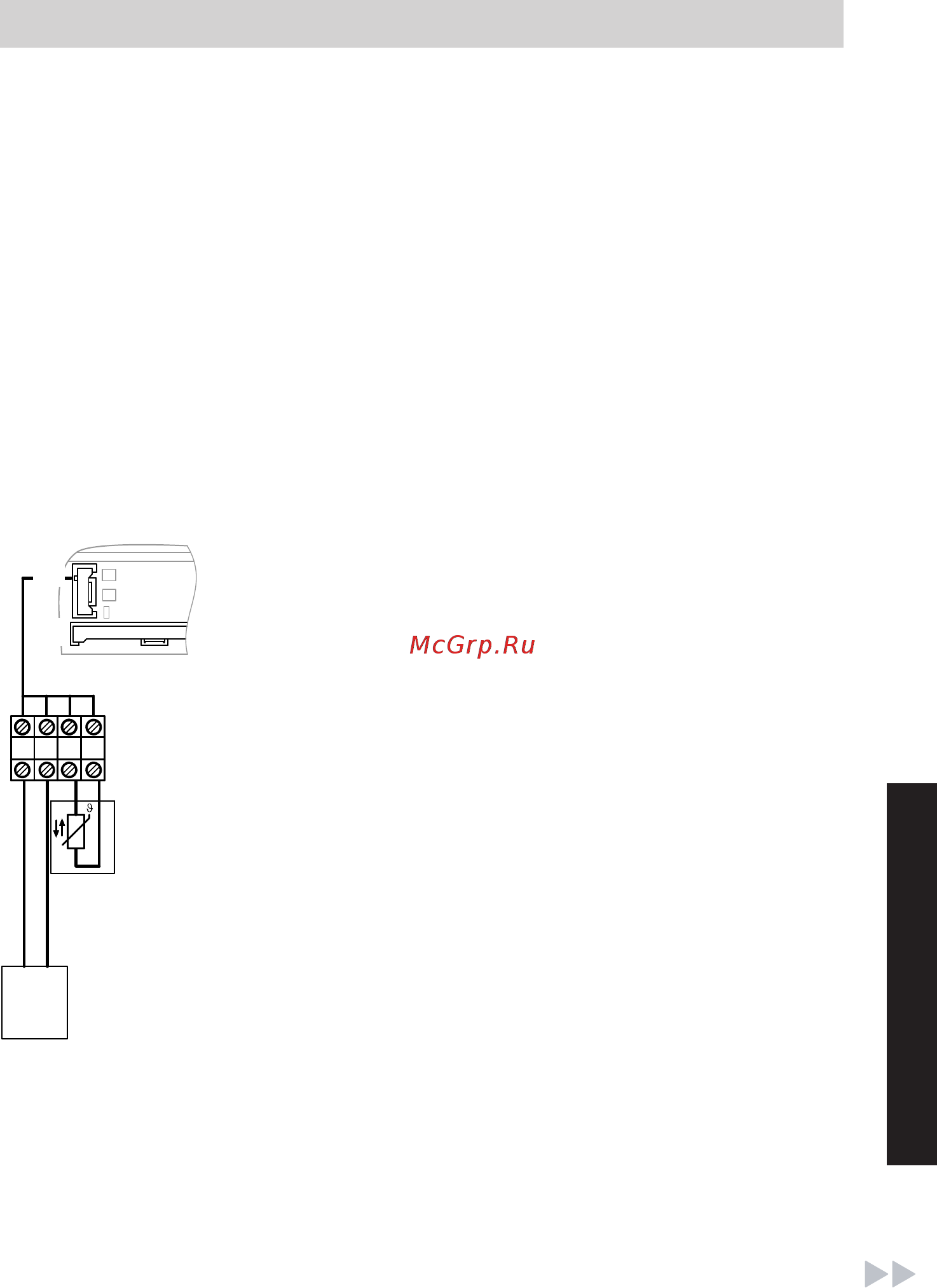

Датчик наружной температуры или датчик температуры
помещения
A
B
1 2 3 4
X1
X7
1. Открыть корпус контроллера. См.
стр. 29.
Устранение неисправностей
Ремонт
5791 982 RU
Сервис
