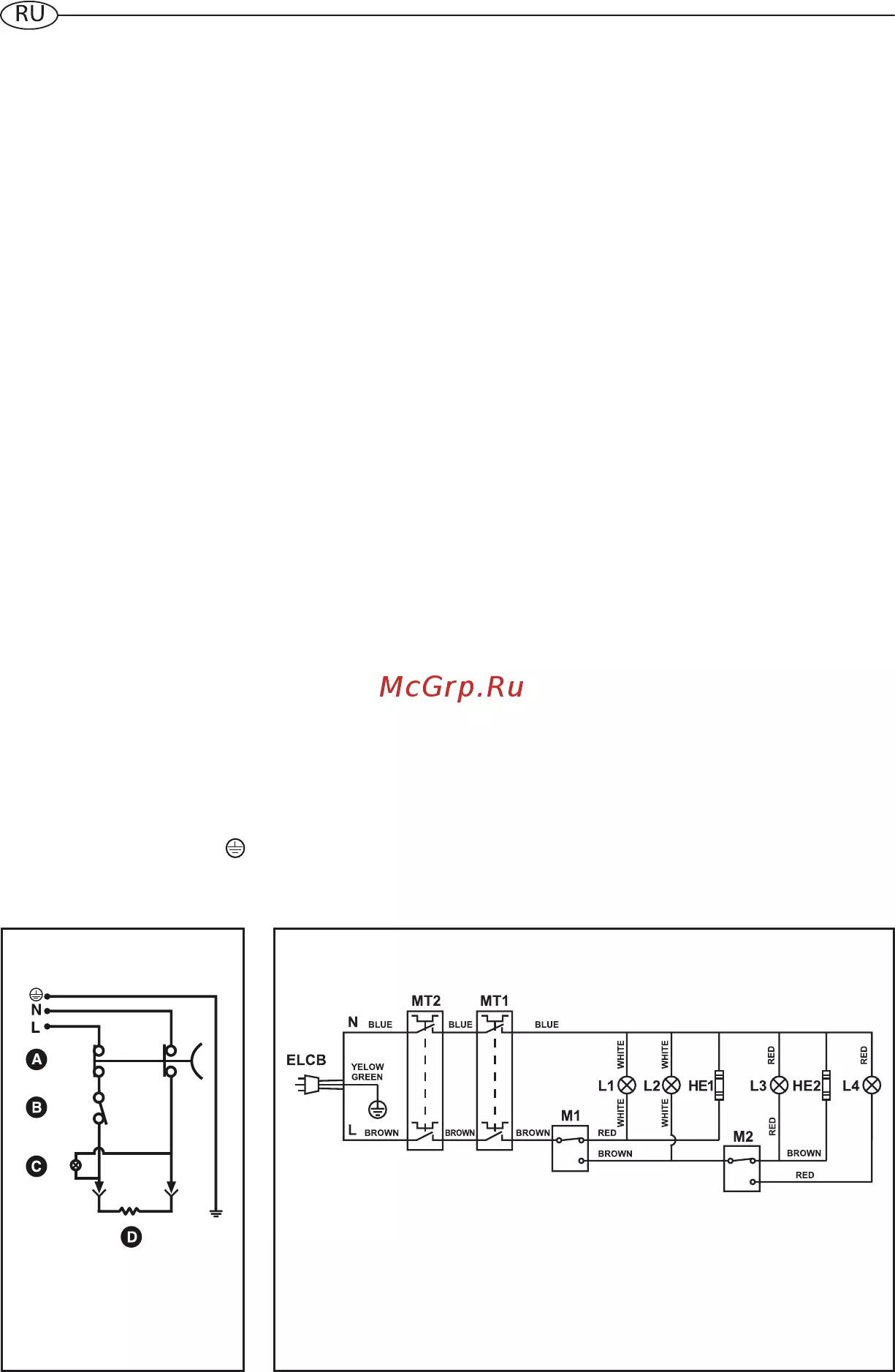

![Ariston abs sl 20 [11/20] Установка](/views2/1250557/page11/bgb.png)
11
Объем, л 20 30
Вес, кг 12 16
1.3. Обозначения (рис. 5)
SL 20
1 - Пробка для слива
2 - Передняя панель
3 - Ручка регулирования
4 - Вход холодной воды
5 - Выход горячей воды
6 - Индикаторная лампа
Поздравляем Вас с приобретением электрического водонагревателя, произведенного компанией "Аристон Термо
Групп". Данное оборудование разработано в соответствии с европейскими стандартами качества и отвечает заявлен-
ным техническим характеристикам. Водонагреватель прост в обращении, имеет высокие потребительские свойства
и долговечность в эксплуатации. Надеемся, что Вы останетесь довольны его работой.
Мы просим Вас внимательно прочитать данную инструкцию для обеспечения корректной установки и эксплуатации
водонагревателя.
1. ОБЩИЕ СВЕДЕНИЯ
1.1. Комплект поставки и назначение
1.1.1. Водонагреватель
1.1.2. Предохранительный клапан
1.1.3. Кронштейн
1.1.4. Инструкция по установке и эксплуатации
1.1.5. Гарантийный талон
1.1.6. Заводская упаковка
Данный прибор разработан для установки внутри зданий, в бытовых и хозяйственных помещениях и предназначен для
нагрева воды ниже точки кипения, с возможностью снабжения горячей водой в нескольких точках (ванна, кухня, туалет) и
дальнейшего поддержания заданной температуры в автоматическом режиме.
Время нагрева воды зависит от объема водонагревателя и мощности нагревательного элемента.
1.2. Основные элементы
1.2.1. Внутренний бак
1.2.2. Теплоизоляция из пенополиуретана, обеспечивающая минимальные потери тепла даже при отключенном во-
донагревателе
1.2.3. Нагревательный элемент
1.2.4. Регулятор температуры, позволяющий задать желаемую температуру нагрева воды
1.2.5. Термостат, контролирующий температуру нагрева воды внутри водонагревателя
1.2.6. Предохранительный клапан, который устанавливается на входе холодной воды в водонагреватель и выполняет функ-
ции предотвращения возврата воды в магистраль водоснабжения и защиты внутреннего бака от избыточного давления
1.2.7. Магниевый анод, обеспечивающий дополнительную защиту внутреннего бака от коррозии
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические характеристики водонагревателя приведены на заводской табличке, расположенной рядом с патрубками
водяного контура.
Данное оборудование изготовлено в соответствии с Директивой ЕС по электромагнитной совместимости ЕЕС/89/336 ЕМС
по ТУ 3468-011-11182725-2006.
2. УСТАНОВКА
Внимание! Монтаж и настройку водонагревателя должен выполнять квалифицированный специалист в соот-
ветствии с действующими правилами и санитарно-гигиеническими нормами, а так же требованиями, содержа-
щимися в данном руководстве.
2.1. Крепление водонагревателя к стене
2.1.1. Установка водонагревателя производится на капитальной стене, с помощью кронштейна и крюков. Рекомендуется
использовать крюки (не входящие в комплект поставки) с диаметром не менее 12 мм.
В зависимости от выбранной модели, Вам может потребоваться 2 ил и 4 таких крюка.
2.1.2. Подготовленное крепление должно выдерживать троекратный вес наполненного водой водонагревателя.
2.1.3. Для сокращения теплопотерь, прибор следует установить на минимальном расстоянии от водоразборного узла.
2.1.4. Для проведения технического обслуживания необходимо обеспечить под прибором свободное пространство не
менее 50 см, а от потолка -10 см.
2.1.5. Монтаж крюков в стене должен исключать самопроизвольное перемещение по ним кронштейна водонагревателя.
После установки обязательно проверьте надежность крепления.
2.1.6. Во избежание причинения вреда имуществу потребителя и (или) третьих лиц в случае неисправностей системы горяче-
го водоснабжения, необходимо производить монтаж водонагревателя в помещениях, имеющих гидроизоляцию полов и дре-
наж в канализацию, и ни в коем случае не размещать под водонагревателем предметы, подверженные воздействию воды.
2.1.7. При размещении водонагревателя в незащищенных помещениях необходимо установить под ним защитный под-
дон с дренажем в канализацию.
SL 30 QH
1A - Индикатор "READY1"
1B - Индикатор "READY2"
2 - Передняя панель
3 - Ручка регулирования
4 - Вход холодной воды
5 - Выход горячей воды
