РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ПОСІБНИК З ЕКСПЛУАТАЦІЇ
Выключение водонагревателя
Нажмите кнопку ON/OFF, чтобы выключить прибор.
На дисплее отображается только два дефиса.
Для того, чтобы выключить устройство полностью,
выключите внешний электрический переключатель.
Закройте газовый кран.
Процедура вимикання
Натисніть ON/OFF кнопку, щоб увімкнути пристрій. На
дисплеї буде тільки 2 дефіса.
Щоб вимкнути пристрій повністю, переключіть
електричний вимикач у положення ВИМКНУТО. Закрийте
газовий кран.

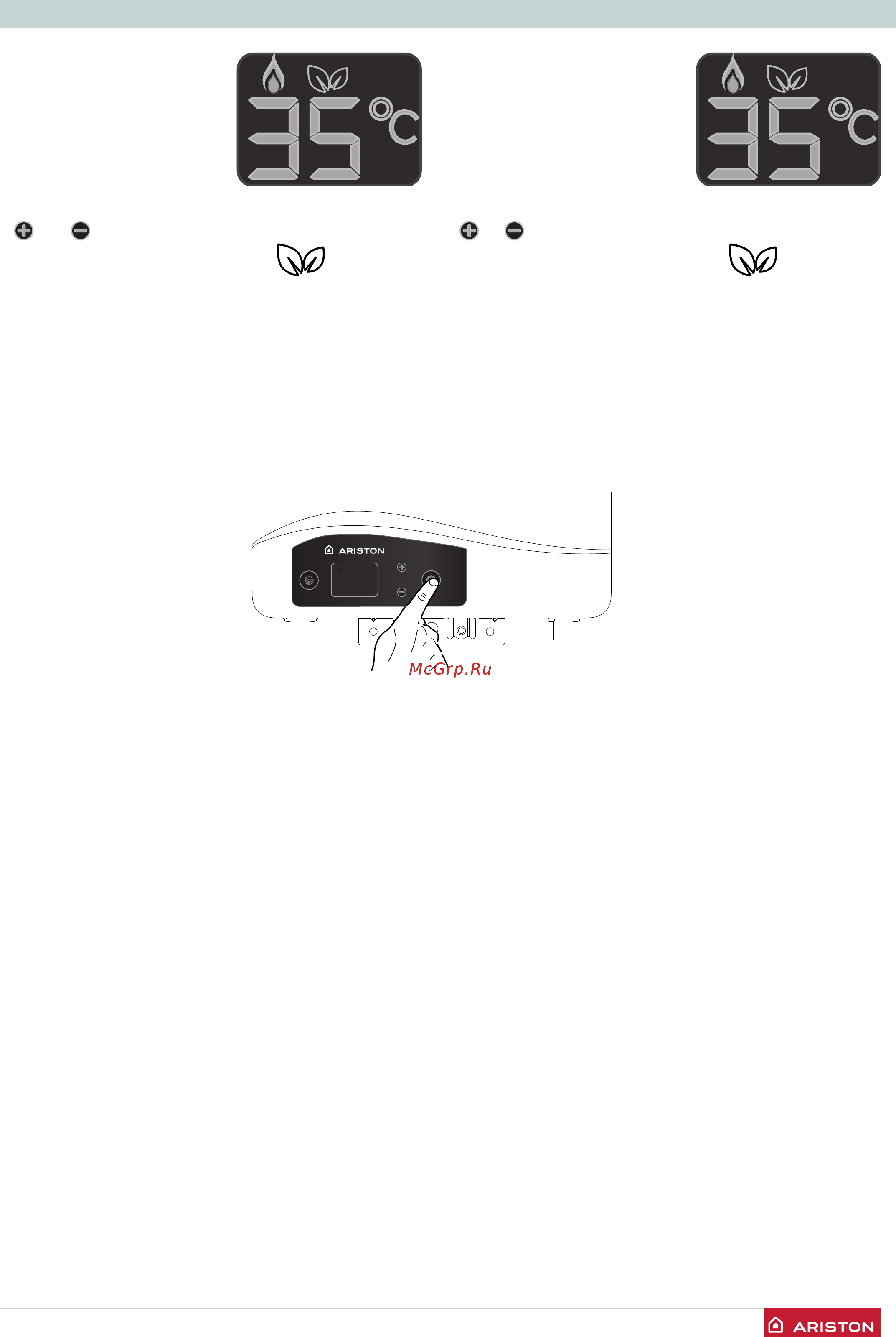

Режим ЭКО
Для активации режима ECO
нажмите на кнопку 4.
Температура воды на заводе
установлена на 35°C.
Можно установить температуру
между 35 и 45°С для более низкого
потребления газа.
Для увеличения или уменьшения температуры, нажмите кнопки
2
или .
Когда режим ECO активируется символ
появляется на
диспле.
ECO режим
Щоб увімкнути ECO режим
потрібно натиснути кнопку 4.
Температура води на заводі
встановлюеться на рівні 35°C.
Можливо встановити температуру
води від 35 до 45°C для меньшого
споживання газу.
Щоб збільшити чи зменьшити температуру, натисніть кнопку 2
чи .
Коли ECO режим увімкнен символ
з’являється на
дисплеї.
