Baxi ECO Compact 24F [6/50] Режимы работы
![Baxi ECO Compact 24F [6/50] Режимы работы](/views2/1250675/page6/bg6.png)
7110102.04 (4-08/14) 48
Раздел ПОЛЬЗОВАТЕЛЬ (ru)
2. РЕЖИМЫ РАБОТЫ
Нажатием данной кнопки можно установить следующие режимы работы котла:
• ЛЕТО
• ЗИМА
• ВЫКЛЮЧЕНО (ВЫКЛ.)
При работе котла в режиме "ЛЕТО" на дисплее отображается символ . Котел работает только на приготовление
горячей бытовой воды (функция защиты от замерзания остается активной).
При работе котла в режиме "ЗИМА" на дисплее отображаются символы . Котел работает как на отопление, так и
на приготовление горячей бытовой воды (функция защиты от замерзания остается активной).
В режиме "ВЫКЛЮЧЕНО" (ВЫКЛ.) на дисплее нет ни одного из двух символов . Котел не работает ни на отопление,
ни на горячее водоснабжение, остается активной только функция защиты от замерзания.

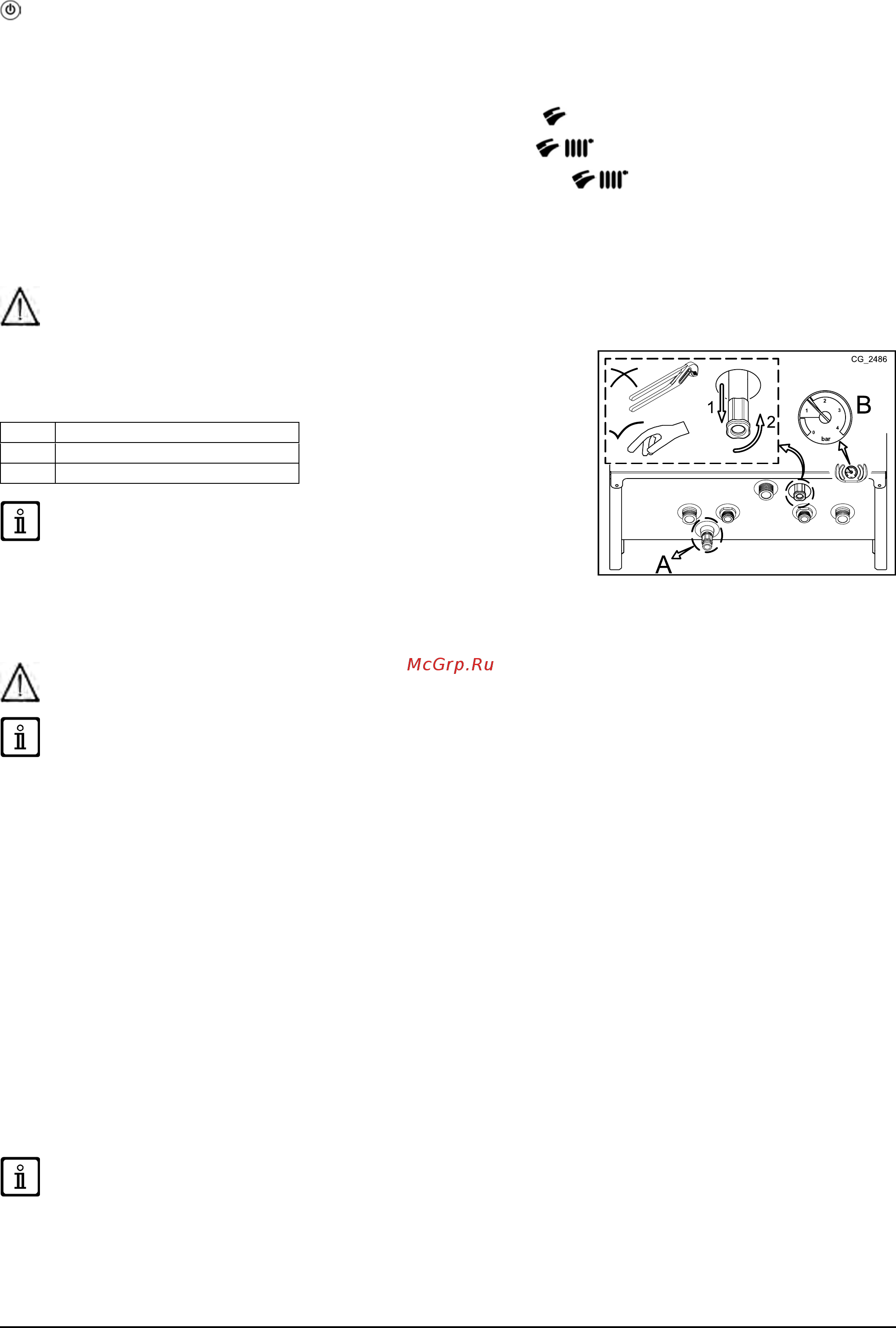

3. НАПОЛНЕНИЕ СИСТЕМЫ
Отключите электропитание котла с помощью двухполюсного выключателя.
Периодически проверяйте по манометру (B), при холодной системе отопления,
чтобы давление находилось в пределах от 1 до 1,5 бар. Если давление ниже
нормы, восстановите его путем открытия крана заполнения системы (C).
Если давление слишком высокое, понизьте его при помощи сливного крана (A).
A Кран слива воды из системы
B Манометр
C Кран заполнения системы
Заполнение системы отопления следует выполнять предельно
осторожно. При наличии термостатических клапанов откройте их
и заполните контур водой до достижения необходимого рабочего
давления, при этом для полного удаления воздуха заполнение должно
производиться медленно. Удалите воздух также из отопительных приборов,
подключенных к системе. Наша компания не несет ответственности за
ущерб, вызванный наличием в первичном обменнике воздушных пузырей,
которые образовались вследствие полного или частичного несоблюдения
вышеизложенных указаний.
Котел оборудован дифференциальным гидравлическим реле давления, которое отключает котел в случае блокировки
насоса или при недостатке воды.
Если давление падает часто, обратитесь в СПЕЦИАЛИЗИРОВАННЫЙ СЕРВИСНЫЙ ЦЕНТР.
4. ВЫКЛЮЧЕНИЕ КОТЛА
Для выключения котла отключите его от электросети. В режиме “Выключено” котел не работает (на дисплее отображается
надпись "ВЫКЛ."), но электрический контур котла остается под напряжением и остается активной функция защиты от
замерзания.
5. ЗАМЕНА ГАЗА
Котел может работать как на метане (G20), так и на сжиженном газе GPL (G31). В случае необходимости смены типа газа,
следует обратиться в АВТОРИЗОВАННУЮ СЛУЖБУ ТЕХНИЧЕСКОЙ ПОДДЕРЖКИ.
6. ВЫКЛЮЧЕНИЕ НА ДЛИТЕЛЬНЫЙ ПЕРИОД. ЗАЩИТА ОТ ЗАМЕРЗАНИЯ
Желательно избегать того, чтобы система отопления была полностью пустой, поскольку смена воды могут вызвать ненужный
вредный осадок и накипь внутри котла и нагревающихся частях. Если в зимнее время оборудование не используется и
есть опасность обледенения, рекомендуем смешать воду в системе со специальными защищающими от обледенения
веществами (например, пропиленгликоль, смешанный с ингибиторами накипеобразования и коррозии). Электронное
управление котлом снабжена функцией "защита от замерзания" в режиме отопления, которая при температуре подачи
ниже 5 °C включает горелку до достижения температуры, равной 30 °C.
Функция действует, если котел подключен к электросети, открыт газ, давление в системе соответствует
указанной норме и котел на заблокирован.
