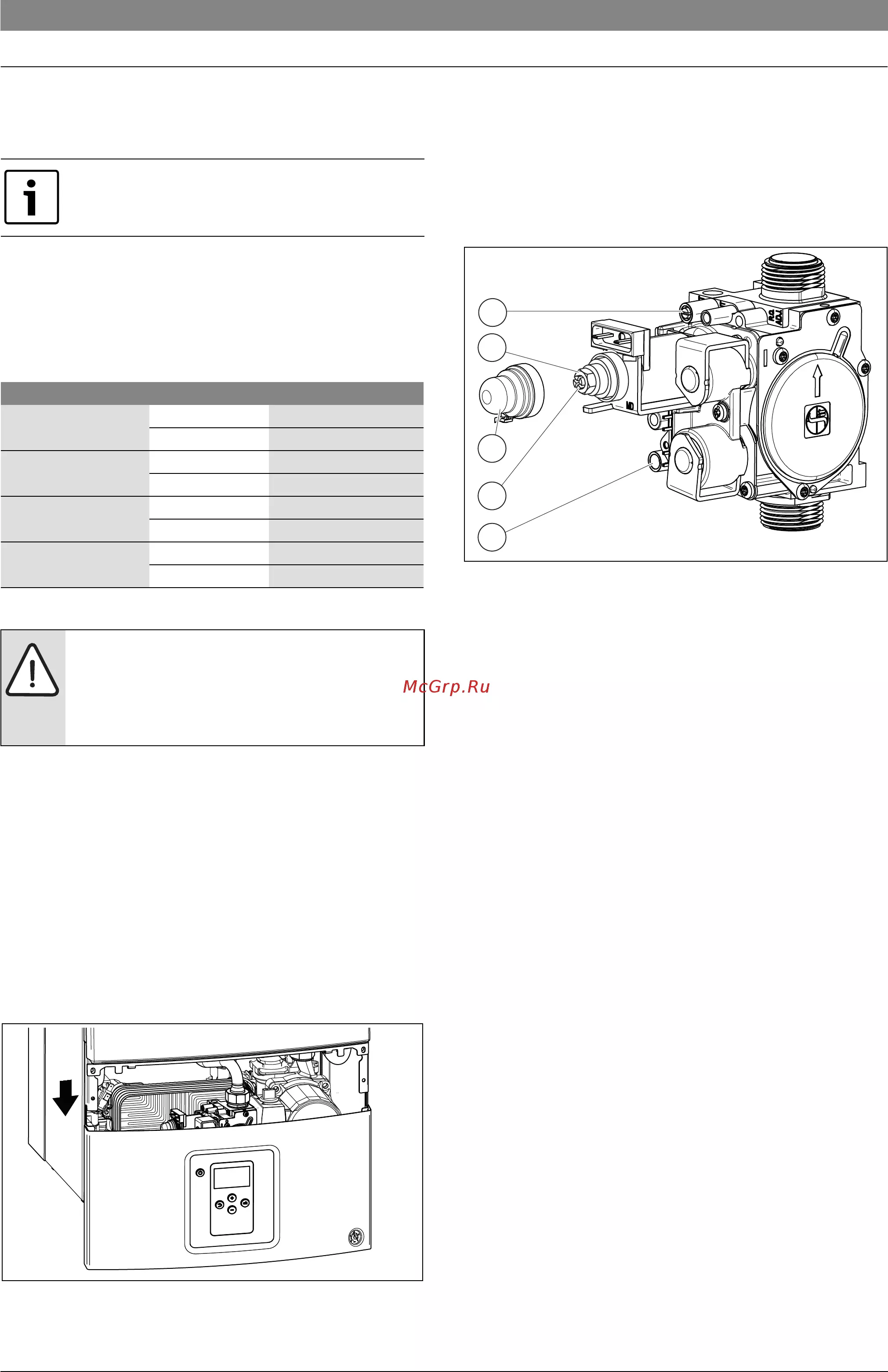

26 | Перенастройка на другой вид газа
Gaz 6000 W6 720 805 134 (2013/04)
11 Перенастройка на другой вид газа
Первоначальная установка для котла, работающего на природном
газе, соответствует природному газу Н.
Для согласования с различными длинами труб отвода дымовых
газов требуется установить ступень вентилятора.
11.1 Переоборудование на другой вид газа
Поставляются следующие комплекты для переоборудования на
другой вид газа:
▶ Смонтировать комплект для переоборудования в соответствии с
прилагаемой инструкцией по монтажу.
▶ Выполните после каждой переналадки на другой вид газа
( раздел 11.2).
11.2 Настройка подачи газа (природный и сжиженный
газ)
11.2.1 Подготовка
▶ Откиньте блок управления вниз ( стр. 16).
▶ Подвесьте блок управления внизу на котле, чтобы можно было
одновременно регулировать газовую арматуру и работать с
блоком управления.
Рис. 30 Подвешенный на раме блок управления для
одновременной работы с газовой арматурой
Номинальную теплопроизводительность можно регулировать через
давление на форсунках или волюметрически.
Настройку всегда следует выполнять вначале на максимальную, а
затем на минимальную мощность.
▶ Для обеспечения теплоотдачи открыть вентили радиаторов или
точку отбора горячей воды.
Рис. 31 Газовая арматура
[1] Измерительный штуцер (давление на форсунках)
[2] Регулировочный винт максимального расхода газа
[3] Крышка
[4] Регулировочный винт минимального расхода газа
[5] Штуцер для измерения подаваемого давления газа
11.2.2 Метод регулировки давления на форсунках
Давление газа на форсунках при максимальной тепловой
мощности
▶ Вызовите сервисную функцию 1.2.F и установите режим работы
04 (= максимальная теплопроизводительность) ( стр. 23).
▶ Отверните уплотнительный винт штуцера измерения давления на
форсунках ( рис. 31, [1]) и подсоедините U-образный
манометр.
▶ Снимите крышку ( рис. 31, [4]).
▶ Для «max» давление (мбар) на форсунках приведено в таблице на
стр. 37 Установите давление на форсунках регулировочным
винтом максимального расхода газа ( рис. 31, [2]). Поворот
направо - больше газа, поворот налево - меньше газа.
Давление на форсунках при минимальной тепловой мощности
▶ Вызовите сервисную функцию 1.2.F и установите режим работы
03 (= минимальная теплопроизводительность) ( стр. 23).
▶ Давление на форсунках (мбар) для положения «минимум»
приведено в таб. на стр. 37. Установите давление на форсунках
регулировочным винтом минимального расхода газа ( рис. 31,
[3]).
▶ Проверьте и при необходимости исправьте установленные
минимальные и максимальные значения.
Регулировка номинальной и минимальной тепловой
нагрузки не требуется.
Котел Переход на № заказа
WBN 6000-18..C.. Сжиженный газ 8 737 601 080 0
Природный газ
8 737 601 076 0
WBN 6000-18..H.. Сжиженный газ 8 737 601 080 0
Природный газ
8 737 601 076 0
WBN 6000-24..C.. Сжиженный газ 8 737 601 081 0
Природный газ
8 737 601 077 0
WBN 6000-24..H.. Сжиженный газ 8 737 601 081 0
Природный газ
8 737 601 077 0
Таб. 23
OПACHO: возможность взрыва!
▶ Перед проведением работ с газовым
оборудованием закрыть газовый кран.
▶ После завершения работ проверить отсутствие
утечек в газовом оборудовании.
6 720 806 640-13.1O
2
4
3
5
1
6 720 806 640-19.1O
