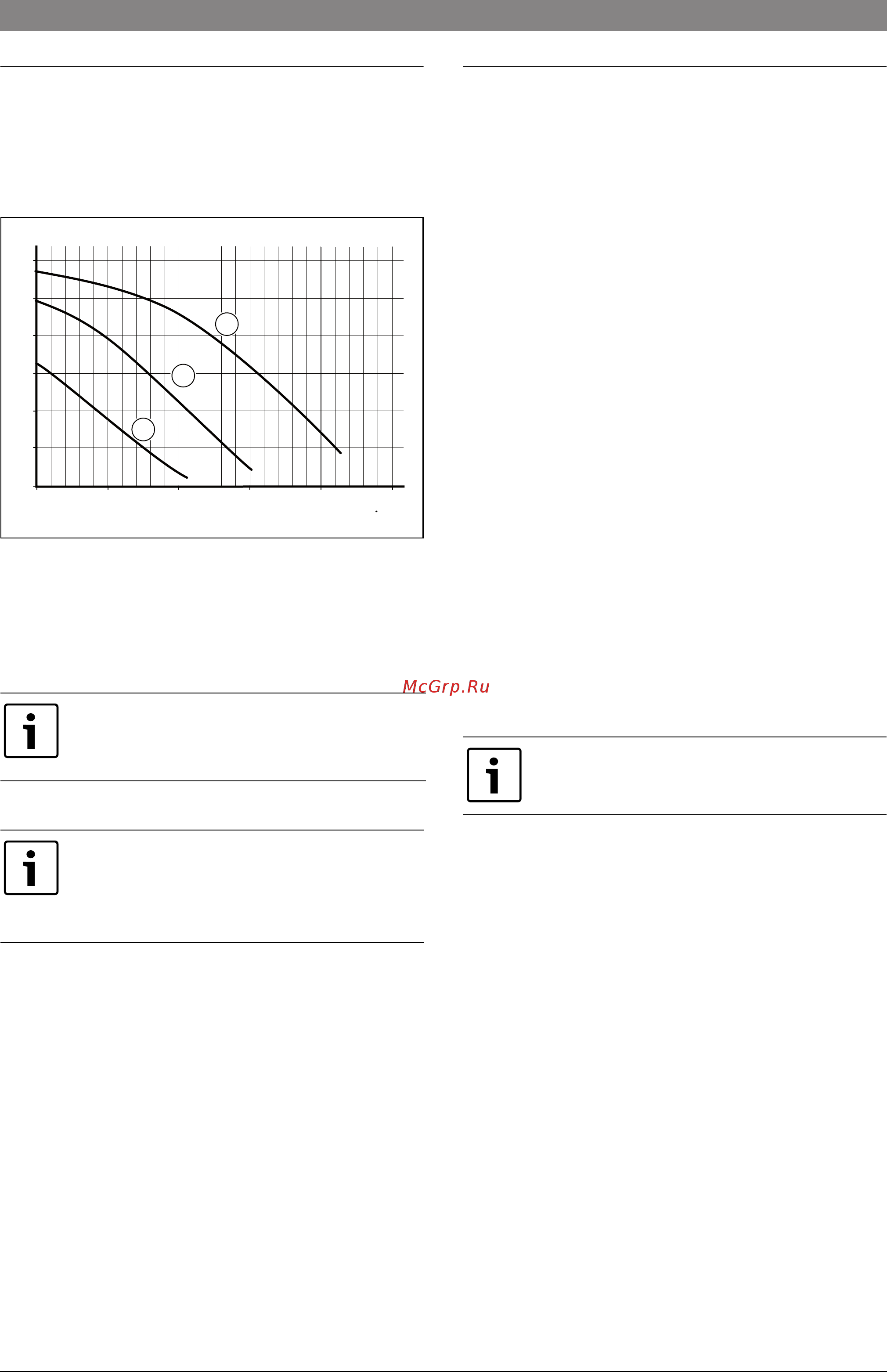

![Bosch GAZ 6000 W WBN 6000-24H [22/44] Выбор сервисной функции](/views2/1251026/page22/bg16.png)
22 | Насос отопительного контура
Gaz 6000 W6 720 805 134 (2013/04)
9 Насос отопительного контура
9.1 Смещение характеристической кривой котлового
насоса
Скорость вращения котлового насоса можно изменить на клеммной
коробке насоса.
Рис. 29
[1] Характеристическая кривая для положения переключателя 1
[2] Характеристическая кривая для положения переключателя 2
[3] Характеристическая кривая для положения переключателя 3
(первоначальная установка)
[H] Остаточный напор
[V] Расход циркулирующей воды (л/ч)
9.2 Защита насоса от заклинивания
После каждого выключения насоса производится отсчет времени,
чтобы спустя 24 часа автоматически включить на короткое время
отопительный насос.
10 Настройки сервисного меню
10.1 Работа с сервисным меню
Сервисное меню позволяет удобно настраивать и контролировать
различные функции котла.
Сервисное меню подразделяется на три подменю:
• Меню 1 - настройка сервисных функций первого уровня
( стр. 23)
• Меню 2 - настройка сервисных функций второго уровня
( стр. 24)
• Меню 3 - установка типа и мощности котла ( стр. 25)
Обзор сервисных функций приведен в главе 10.2 на стр. 23.
Выбор сервисной функции
Выбор сервисных функций отличается в различных меню.
Описание приводится в начале обзора каждого меню.
▶ Вызов меню:
– меню 1 ( стр. 23)
– меню 2 ( стр. 24)
– меню 3 ( стр. 25)
▶ Нажмите кнопку + или – для пролистывания сервисных функций
в меню.
Настройка значения
▶ Нажмите кнопку «ok» для перехода в сервисную функцию.
На экране мигает значение параметра.
▶ Кнопкой «+» или « – » установите нужное значение.
Сохранение значения
▶ Нажимайте кнопку ok, пока на дисплее не появится [ ].
Индикация автоматически переходит к выбранной сервисной
функции.
Выход из сервисного режима без сохранения параметров
▶ Наждмите кнопку «Stand-by».
Котёл перейдёт на нормальный режим работы.
Сброс параметров на первоначальные значения
Для сброса всех параметров в сервисных меню 1 и 2 на
первоначальные значения:
▶ Во втором сервисном меню вызовите функцию 2.8.E и сохраните
значение 01. Котёл перезапустится с первоначальными
значениями параметров.
▶ Обычно это требуется для того, чтобы снизить шум
в системе отопления. Функция неактуальна при
наличии электронного самонастраивающегося
насоса.
Эта функция предотвращает заклинивание насоса
отопительного контура и 3-ходового клапана после
длительного простоя.
В режиме ожидания (Stand-by) защита от
заклинивания продолжает действовать.
1
500 1500 1000
0
6
5
4
3
2
1
0
H / m
2
1
6 720 806 640-21.1O
2000 2500
V / l/h
3
.
Если в течение 15 минут не нажимать никаких
кнопок, то произойдет выход из сервисного меню.
