33
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию • Настeнный газовый котел Logamax U052 • Издание 07/2006
Индивидуальная настройка 7
7.2 Настройки на UBA H3
7.2.1 Управление UBA H3

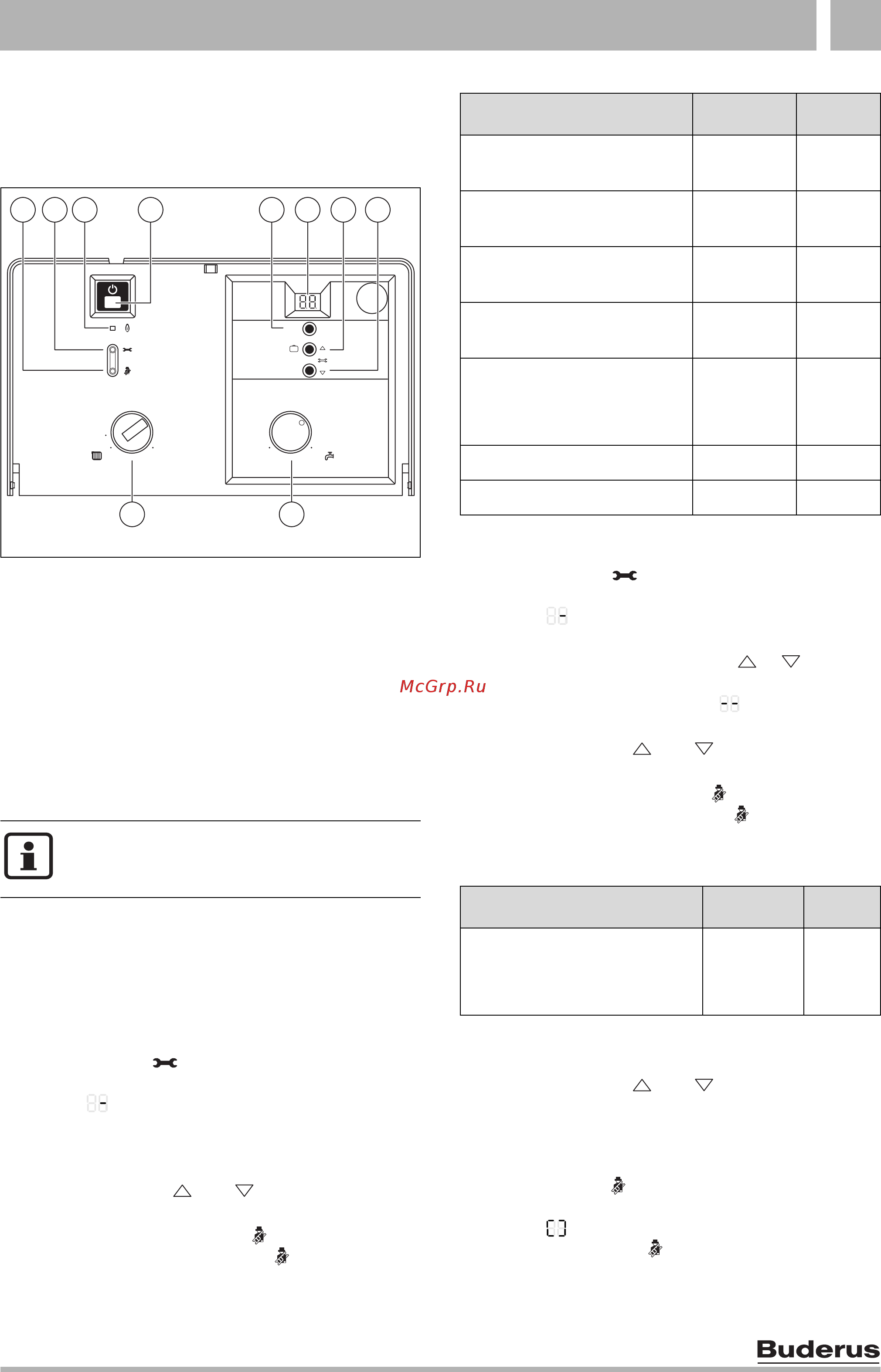

Элементы управления
Рис 35
1 Кнопка функции «трубочист»
сервисная функция «Индикация/сохранение значения»
2 Сервисная кнопка
3 Индикация режима работы горелки
4 Кнопка включения/выключения
5 Кнопка сброса сообщения о неисправности
6 Дисплей
7 Кнопка функции отпуска, функция сервисного
обслуживания «вверх»
8 Функция сервисного обслуживания «вниз»
9 Терморегулятор подающей линии отопления
10 Регулятор температуры горячей воды
Выбор сервисной функции
Сервисные функции подразделены на два уровня:
первый уровень охватывает сервисные функции
до 7.F, второй уровень включает в
себя сервисные функции начиная с 8.A.
Для вызова сервисной функции уровня 1:
z Нажать кнопку и удерживать ее нажатой
прибл. в течение 5 сек. (на дисплее появляется
символ ). Когда кнопка загорится, ее можно
отпустить.
На дисплее появляется цифра.буква, например,
1.A.
z Нажимать кнопку или до тех пор, пока не
появится необходимая сервисная функция.
z Нажать и отпустить кнопку .
После этого загорится кнопка , на дисплее
покажется значение выбранной сервисной
функции.
Для вызова сервисной функции уровня 2:
z Нажать кнопку и удерживать ее нажатой
прибл. в течение 5 сек. (на дисплее появляется
символ ). Когда кнопка загорится, ее можно
отпустить.
z Одновременно нажать кнопку и и
удерживать их нажатыми в течение 3 сек. (на
дисплее появляется символ ), пока снова не
появится цифра.буква, например, 8.A.
z Нажимать кнопку или до тех пор, пока не
появится необходимая сервисная функция.
z Нажать и отпустить кнопку .
После этого загорится кнопка , на дисплее
покажется значение выбранной сервисной
функции.
Настройка значения
z Нажимать кнопку или до тех пор, пока не
появится необходимое значение сервисной
функции.
Сохранение значения
z Нажать кнопку и удерживать ее нажатой
более 3 сек., пока на дисплее не появится
символ .
После этого кнопка гаснет, и значение
сохраняется в памяти. Уровень сервисных
функций остается активизированным.
Измененные настройки действительны
только после их сохранения.
60
Reset
50 70
80
50
45 55
6040
3 421 5 7 8
9 10
6
6 720 612 229-11.1O
Сервисная функция Код Стр.
Максимальная тепловая
мощность
1.A 36
Мощность подогрева
воды
1.b 38
Схема управления
насосом
1.E 39
Макс. температура
подачи
2.b 40
Термическая
дезинфекция
(Logamax U052-24/28)
2.d 41
Блокировка тактов 3.b 43
Разность срабатывания 3.C 44
Таб. 9 Сервисные функции уровня 1
Сервисная функция Код Стр.
Задержка срабатывания
запроса о нагреве воды
(Logamax U052-24/28K)
9.E 45
Таб. 10 Сервисные функции уровня 2
