Газоотводный трубопровод с раздельной трубой 5

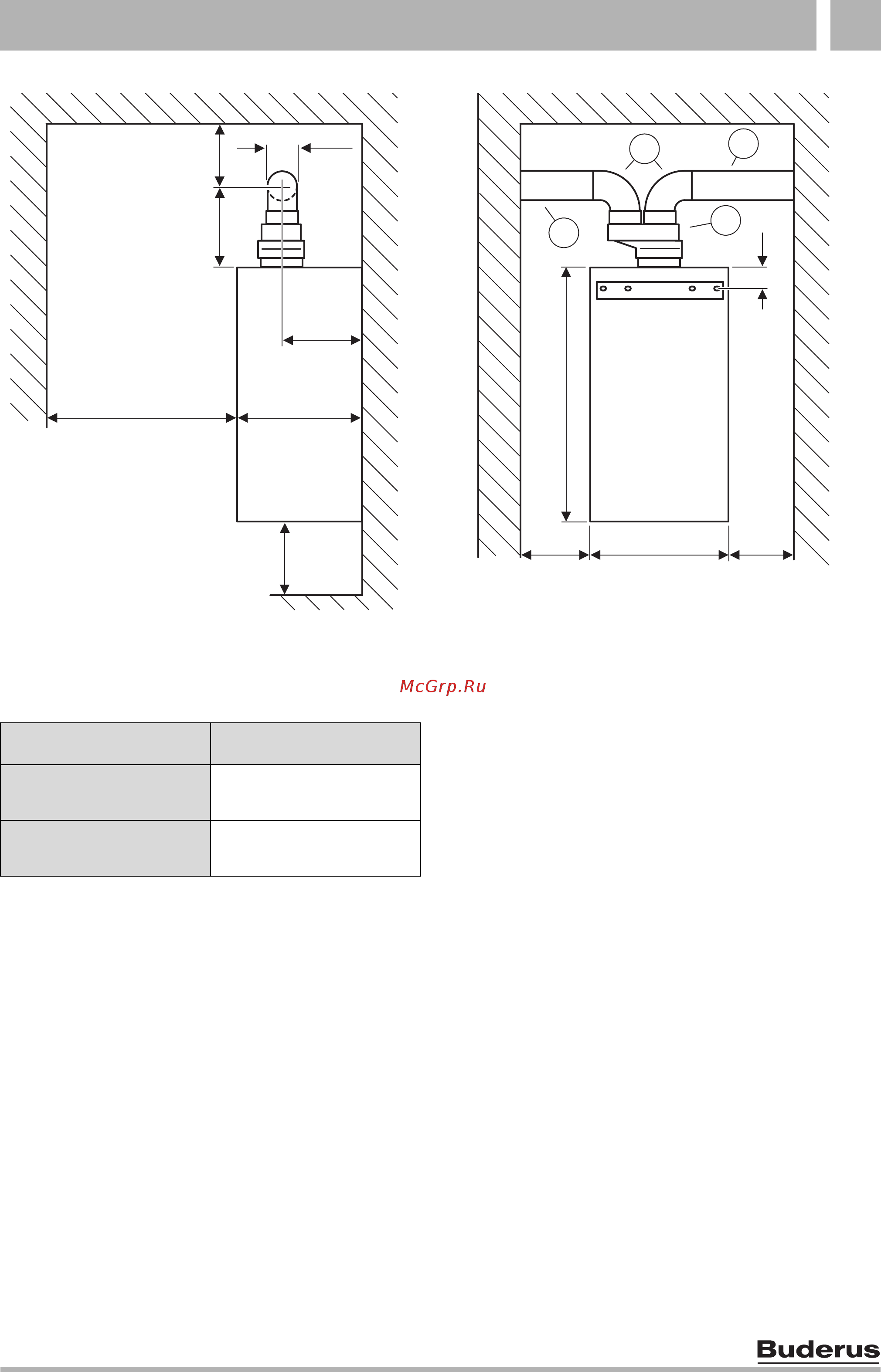

Рис 10 Газоотводный трубопровод в соответствии с C
42
, C
52
и C
82
15 Патрубок раздельной трубы Ø 60/100 мм на Ø 80/80 мм
22 Труба Ø 80мм
23 Колено трубы 90° Ø 80 мм
23
15
22
22
≥ 100
360
≥ 10
230
≥ 600
≥ 220
B
735
6 720 612 263-06.1O
≥ 10
62
175
Ø 80
B
U052 24
U052 24 K
400
U052 28
U052 28 K
440
Таб. 9
