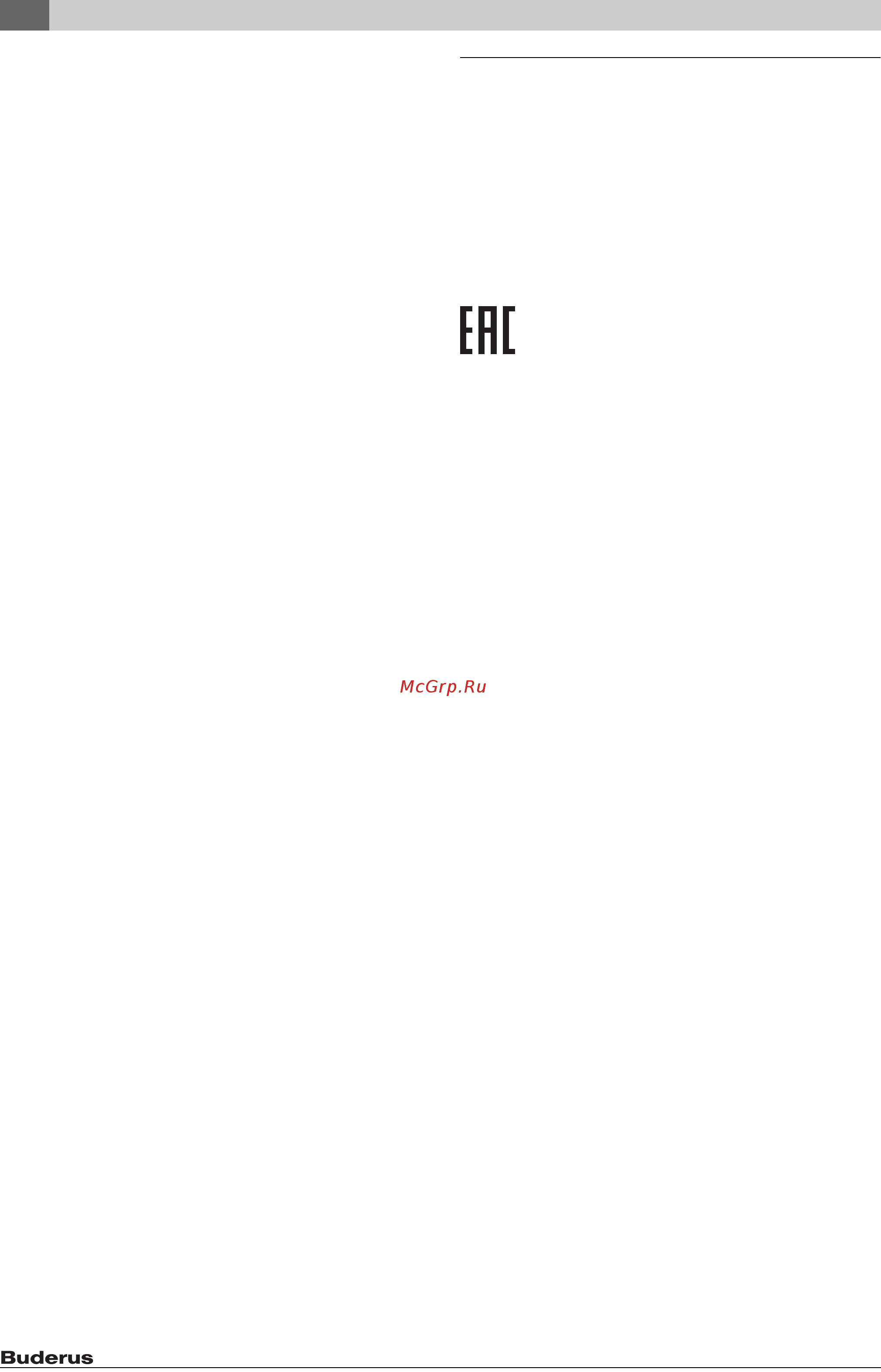

2 Информация о продукции
Logamax plus GB162-70/85/100 V2 – 6720813811 (2016/06)
4
Опасность для жизни из-за отравления дымовыми газами при
недостаточном сгорании
При утечке дымовых газов существует угроза для жизни. Если трубы
дымовых газов повреждены или негерметичны, а также при запахе
газа соблюдайте следующие правила поведения.
▶ Перекройте подачу топлива.
▶ Откройте окна и двери.
▶ При необходимости предупредите жильцов и покиньте здание.
▶ Не допускайте проникновения в здание посторонних лиц.
▶ Незамедлительно устраняйте повреждения труб отвода
дымовых газов.
▶ Обеспечьте подачу воздуха для горения.
▶ Не уменьшайте и не перекрывайте приточные и вытяжные
вентиляционные отверстия в дверях, окнах и стенах.
▶ Также обеспечьте достаточную подачу воздуха для горения при
монтаже теплогенераторов в помещениях, где уже установлено
другое оборудование, такое, как вытяжные вентиляторы,
кухонные вытяжки, кондиционеры с отводом отработанного
воздуха на улицу.
▶ При недостаточной подаче воздуха для горения нельзя
принимать оборудование в эксплуатацию.
Монтаж, пуск в эксплуатацию и техническое обслуживание
Монтаж, пуск в эксплуатацию и техническое обслуживание
разрешается выполнять только специалистам сервисного
предприятия, имеющим разрешение на выполнение таких работ.
▶ Никогда не перекрывайте предохранительные клапаны.
▶ Проверьте отсутствие утечек газа после работ с газовым
оборудованием.
▶ При эксплуатации с забором воздуха из помещения: обеспечьте,
чтобы помещение, где установлено оборудование,
соответствовало требованиям по вентиляции.
▶ Используйте только оригинальные запасные части.
Работы с электрикой
Работы с электрикой разрешается выполнять только специалистам
по электромонтажу.
▶ Перед работами с электрикой:
– Отключите сетевое напряжение на всех фазах и обеспечьте
защиту от случайного включения.
– Проверьте отсутствие напряжения.
▶ Пользуйтесь электрическими схемами других частей установки.
Передача владельцу
При передаче проинструктируйте владельца о правилах
обслуживания и условиях эксплуатации отопительной системы.
▶ Объясните основные принципы обслуживания, при этом
обратите особое внимание на действия, влияющие на
безопасность.
▶ Укажите на то, что переделку или ремонт оборудования
разрешается выполнять только сотрудникам
специализированного предприятия, имеющим разрешение на
выполнение таких работ.
▶ Укажите на необходимость проведения контрольных осмотров и
технического обслуживания для безопасной и экологичной
эксплуатации оборудования.
▶ Передайте владельцу для хранения инструкции по монтажу и
техническому обслуживанию.
2 Информация о продукции
2.1 Документация
Эта инструкция содержит важную информацию о безопасном и
правильном монтаже, пуске в эксплуатацию и техническом
обслуживании газового конденсационного котла.
Эта инструкция по монтажу предназначена для специалистов,
имеющим специальное образование и опыт работы с
отопительными системами, а также опыт в монтаже газового и
отопительного оборудования.
2.2 Декларация о соответствии
Конструкция и эксплуатационные качества продукта
соответствует нормам Евразийского таможенного
союза. Соответствие подтверждено расположенным
слева единым знаком обращения.
2.3 Комплект поставки
Газовый конденсационный котёл поставляется с завода в
смонтированном виде.
▶ Проверьте наличие повреждений и комплектность
поставленного оборудования.
