Монтаж трубных соединений
3
Каскадное трубное соединение Logano plus GB312 - Оставляем за собой право на изменения!10
3.5.3 Подключение насосов
Насосы отопительного контура (рис.11, поз.1) не
входят в поставку, их нужно заказывать отдельно.
В систему нужно установить два насоса в
соответствии с расчетами. Обратите внимание на
рекомендуемые гидравлические схем в
документации по проектированию (например,
установка насоса с гидравлической стрелкой).
Уплотнение и болты не входят в комплект поставки
трубопроводов (
они приобретаются отдельно).
z Установите насос с уплотнением в направлении
потока воды и соедините 4 болтами и гайками с
фланцем трубы обратной линии.
z Подсоедините 4 болтами и гайками
соединительную трубу обратной линии (рис. 12,
поз.2) с уплотнением к насосу (рис.12, поз.1),
как показано на рис.12.
z Установите опору (рис.12, поз.3) под
соединительную трубу
на такой высоте, чтобы в
обратной линии не было напряжения.
z Второй насос с уплотнением установите в
направлении потока воды и закрепите 4 болтами
и гайками к фланцу соединительной трубы
обратной линии.
z Установите фланец 2-ой части длинной трубы
обратной линии (рис.13, поз.2) вместе с
уплотнением ко второму насосу и закрепите 4
болтами
и гайками.
z Затяните болты фланцевых соединений.
3.5.4 Сварка 2-ой части длинной трубы обратной линии
z Приварите друг к другу без напряжения обе части
длинной трубы обратной линии.
z Проверьте плотность всех соединений и сварных
швов.
Муфта на трубе обратной линии (рис.13, поз.3)
предназначена для слива воды.

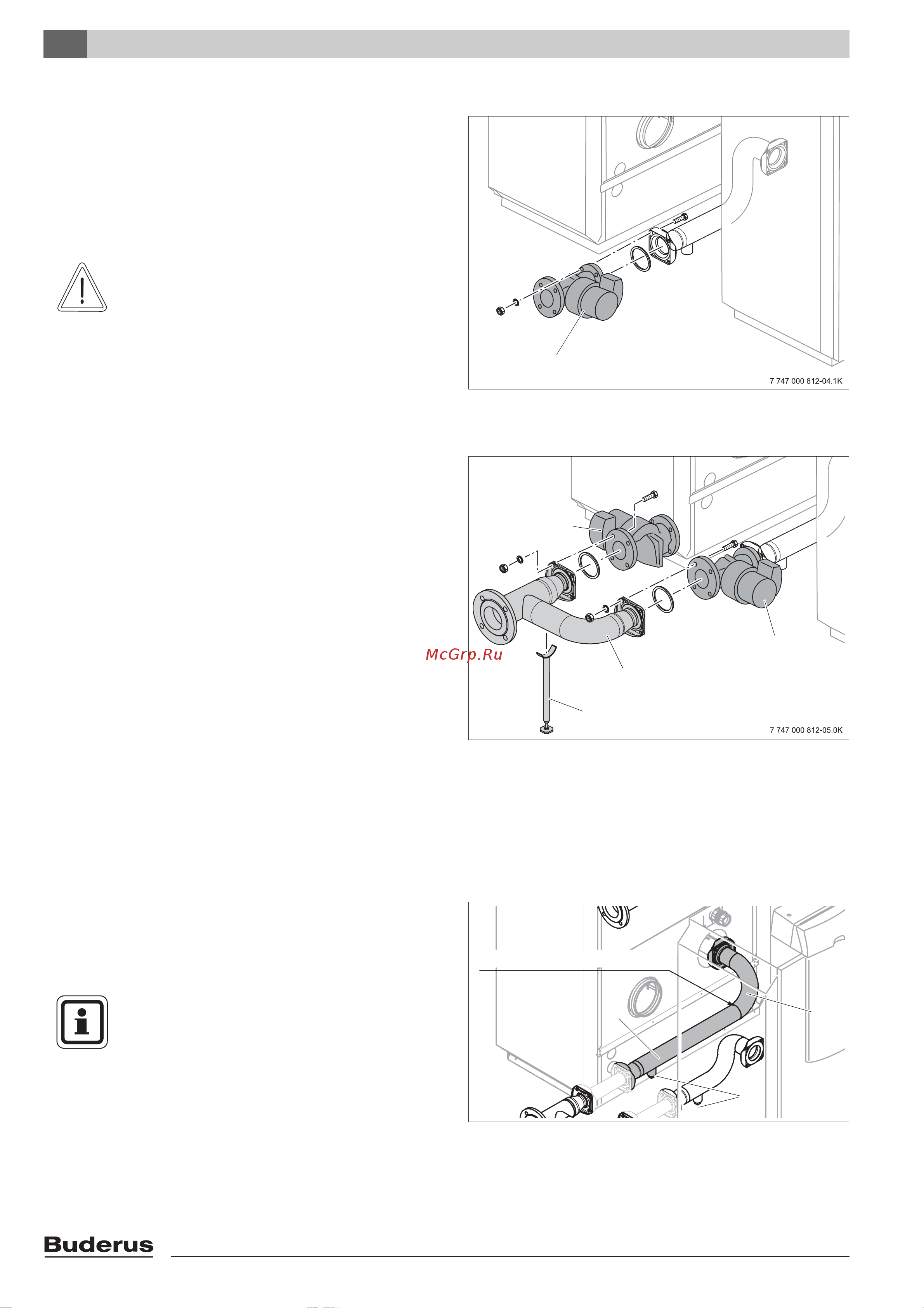

Рис. 11 Подключение насоса
Поз. 1: насос (дополнительный заказ)
Рис. 12 Монтаж соединительной трубы обратной
линии
Поз. 1: насос
Поз. 2: соединительная труба обратной линии
Поз. 3: опора
1
1
1
2
3
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
из-за неправильного монтажа насоса.
z Насос нужно всегда устанавливать
между фланцами с
электродвигателем в горизонтальном
положении.
Рис. 13 Сварка длинной трубы обратной линии
Поз. 1: 1-ая часть длинной трубы обратной линии
Поз. 2: 2-ая часть длинной трубы обратной линии
Поз. 3: муфта обратной линии
12
3
Монтажный сварной шов
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Из-за производственных допусков
возможно потребуется выполнить
подгонку двух частей трубы. Смотря по
ситуации, укоротите части трубы или
подогните колено, разогрев его.
