Пояснения к рис. 67:

[1] Пусковой выключатель

[2] Предохранитель, 10 AT

[3] Сетевое питание автомата горелки SAFe, 230 В/50Гц

[4] Компонент защиты 1

[5] Компонент защиты 2

[6] Сетевой вход

[7] Сетевое питание функциональных модулей, 230 В/50 Гц

[8] DWV 3-ходовой клапан

клемма 73-синяя

клемма 74-чёрная

клемма 75-коричневая

[9] PS - загрузочный насос бака-водонагревателя

[10] PZ - циркуляционный насос

[11] PZB - бустерный насос

[12] PH-HK1 - насос отопительного контура

[13] WA - запрос тепла (внешний)

[14] FA - датчик наружной температуры

[15] FW - датчик температуры горячей воды

[16] EV - внешняя блокировка

(удалить перемычку при подключении)

[17] RC - комнатный регулятор

[18] Шина EMS - BUS EMS,

Соединение с функциональными модулями

[19] SAFe - шина SAFe,

соединение с автоматом горения

[20] Низкое напряжение

[21] Управляющее напряжение 230 В~

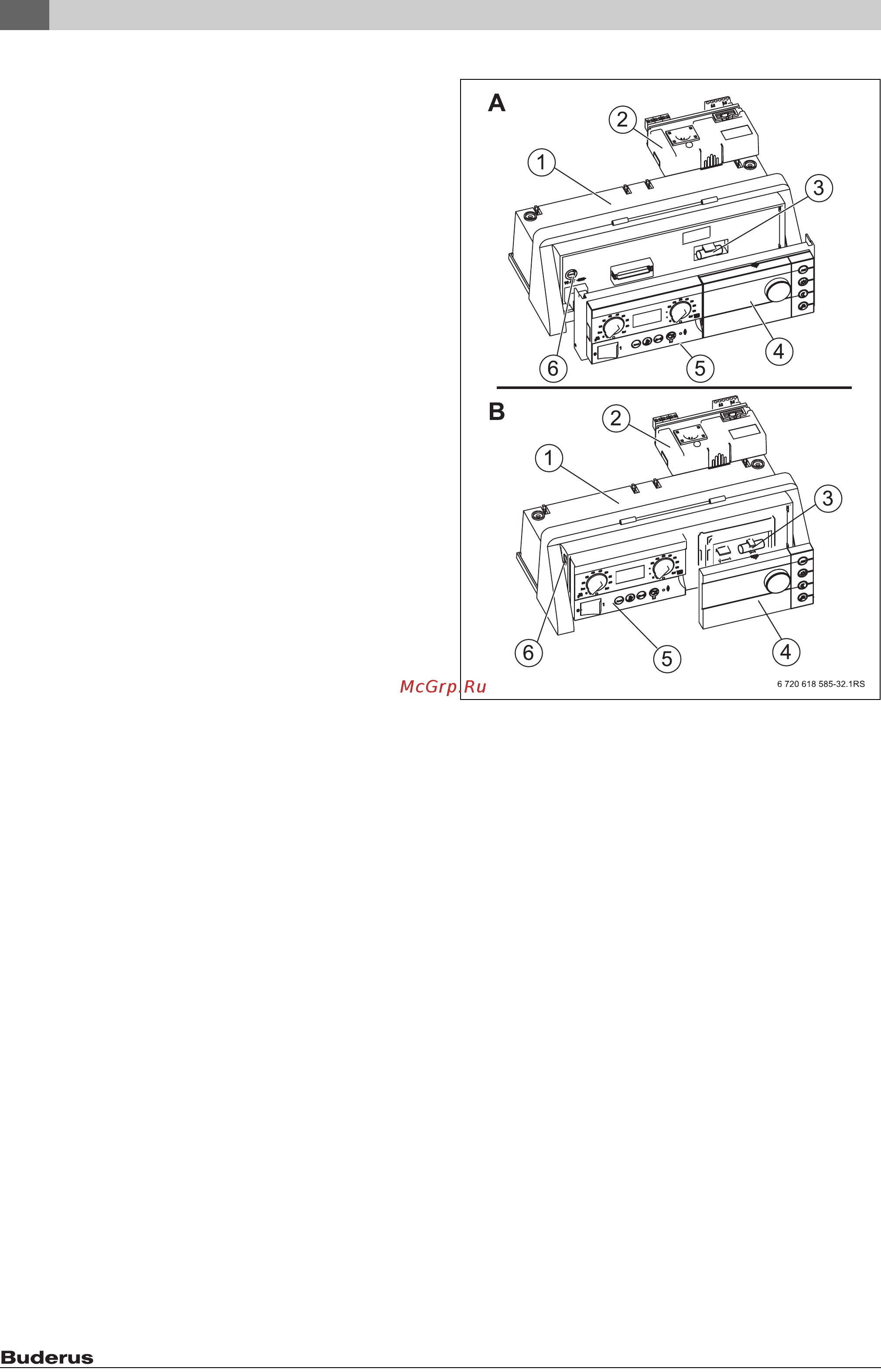

Рис. 68 Варианты поставки BC10

[A] Предохранитель в MC10

[B] Предохранитель в главном регуляторе BC10

[1] Logamatic MC10

[2] Функциональные модули xM10

[3] Запасной предохранитель 10 AT

[4] Пульт управления RC35 или заглушка

[5] Главный регулятор BC10

[6] Предохранитель прибора 10 AT
