2 Информация об оборудовании
Logano plus GB402 – 6 720 804 421 (2012/09)
8
2.7 Размеры и технические характеристики
2.7.1 Размеры Logano plus GB402

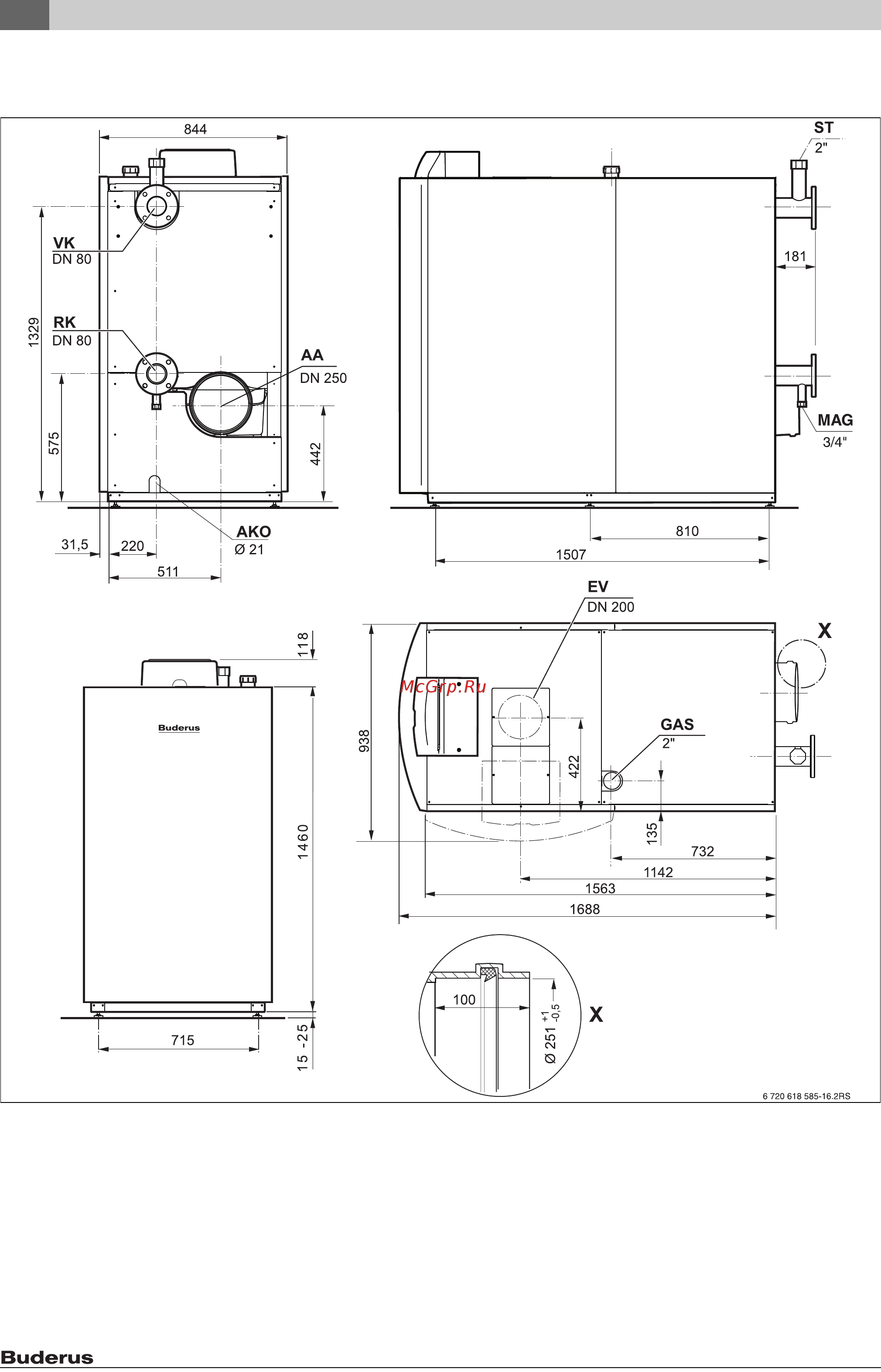

Рис. 3 Размеры и подключения Logano plus GB402 (размеры в мм)
[AA] = Выход дымовых газов
[AKO] = Выход конденсата
[EV] = Вход трубы подачи воздуха для горения
(только при заборе наружного воздуха)
[GAS] = Подключение газа
[MAG] = Штуцер подключения мембранного расширительного
бака для защиты котла
[RK] = обратная линия котла
[ST] = Подключение предохранительного клапана или группы
безопасности
[VK] = подающая линия котла
