Управление
Logano plus GB402 - Оставляем за собой право на изменения!
8
3 Управление
3.1 Панель управления
За крышкой системы управления находится
главный регулятор (ВС10), который осуществляет
основное управление отопительной системой и
котлом Logano plus GB402.
B Чтобы попасть к панели управления главного
регулятора нужно поднять переднюю крышку
системы управления.

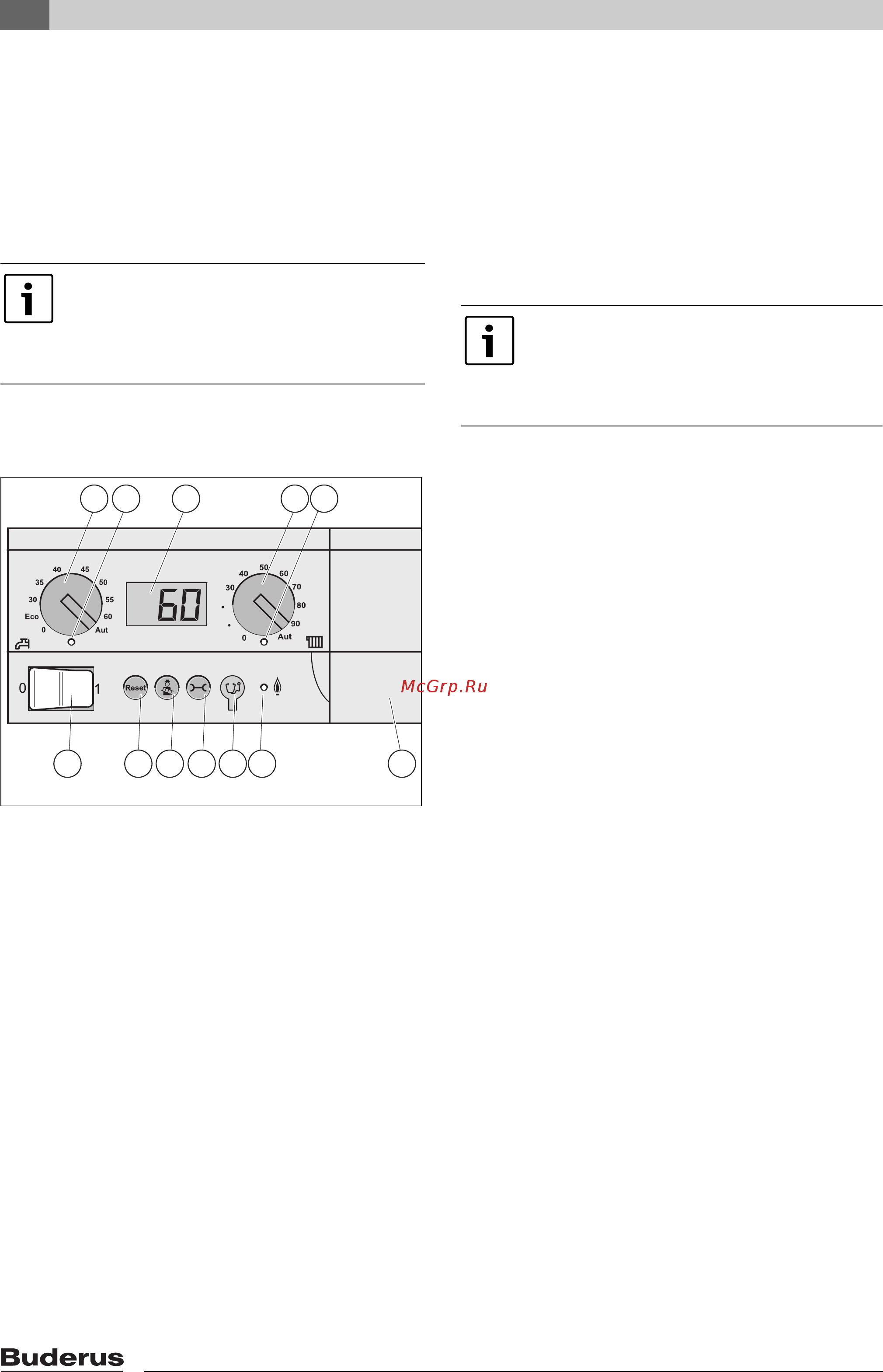

Рис. 2 Элементы управления на главном
регуляторе BC10
1 Пусковой выключатель (включение/выключение)
2 Ручка регулировки температуры горячей воды
3 Светодиод "Приготовление горячей воды"
4 Экран индикации состояния
5 Ручка регулировки максимальной температуры
котловой воды
6 Светодиод "Запрос тепла"
7 Крышка разъёма для пульта управления RCxx
8 Светодиод "Горелка" (включена/выключена)
9 Гнездо для штекера диагностики
10 Кнопка "Индикация состояния"
11 Кнопка "Трубочист" для проведения теста
дымовых газов и ручного режима
12 Кнопка "Reset" (сброс)
Пусковой выключатель
Пусковой выключатель [1] включает и выключает
котёл.
Кнопка "Reset"
Если возникла неисправность, то перезапуск
котла осуществляется кнопкой "Reset" [12].
Это требуется только при возникновении
запирающих ошибок (показания на экране
мигают). Блокирующие ошибки сбрасываются
сами, если устранена их причина. Во время
выполнения операции сброса (reset) на экране
будет показано "rE".
Кнопка d "трубочист"
Кнопкой d [11] можно перевести котёл в ручной
режим при неисправности системы регулирования
отопительной установки (например, пульта
управления) (Æ таб. 5, стр. 12).
Кнопка e "Индикация состояния"
Кнопка e [10] показывает на экране фактическую
температуру котловой воды, рабочее давление и
др. (Æ таб. 4, стр. 11).
Штекерный разъём для проведения
диагностики
Здесь специалист сервисной службы подключает
приборы диагностики [9].
Светодиод "Горелка" (включена/выключена)
Этот светодиод [8] показывает рабочее состояние
горелки.
Светодиод горит, когда горелка работает, и
греется котловая вода. Светодиод выключается,
когда котловая вода достигает требуемой
температуры или когда нет запроса тепла.
Светодиод "Запрос тепла"
Светодиод [6] горит, когда от системы управления
поступает запрос тепла (например, когда
происходит охлаждение отапливаемого
помещения).
Ручка регулировки максимальной температуры
котловой воды
Ручкой управления [5] устанавливается верхняя
граница температуры котловой воды
(Æ главy 3.2.2). Единица измерения - °C.
Экран
На экране [4] показаны состояние и параметры
отопительной системы. При появлении
неисправности на экране будет показан код
ошибки. При запирающей ошибке индикация
состояния мигает.
Если отопительная система состоит из
нескольких котлов (каскад), то
необходимо выполнить настройку
каждого котла на его системе
управления.
6 720 617 694-01.1RS
1
2 3 4 5 6
12 11 10 9 8 7
Если после сброса снова возникла
неисправность горелки, то см. главу 6.
При необходимости обратитесь к
специалистам для устранения
неисправности.
