3 Технические характеристики

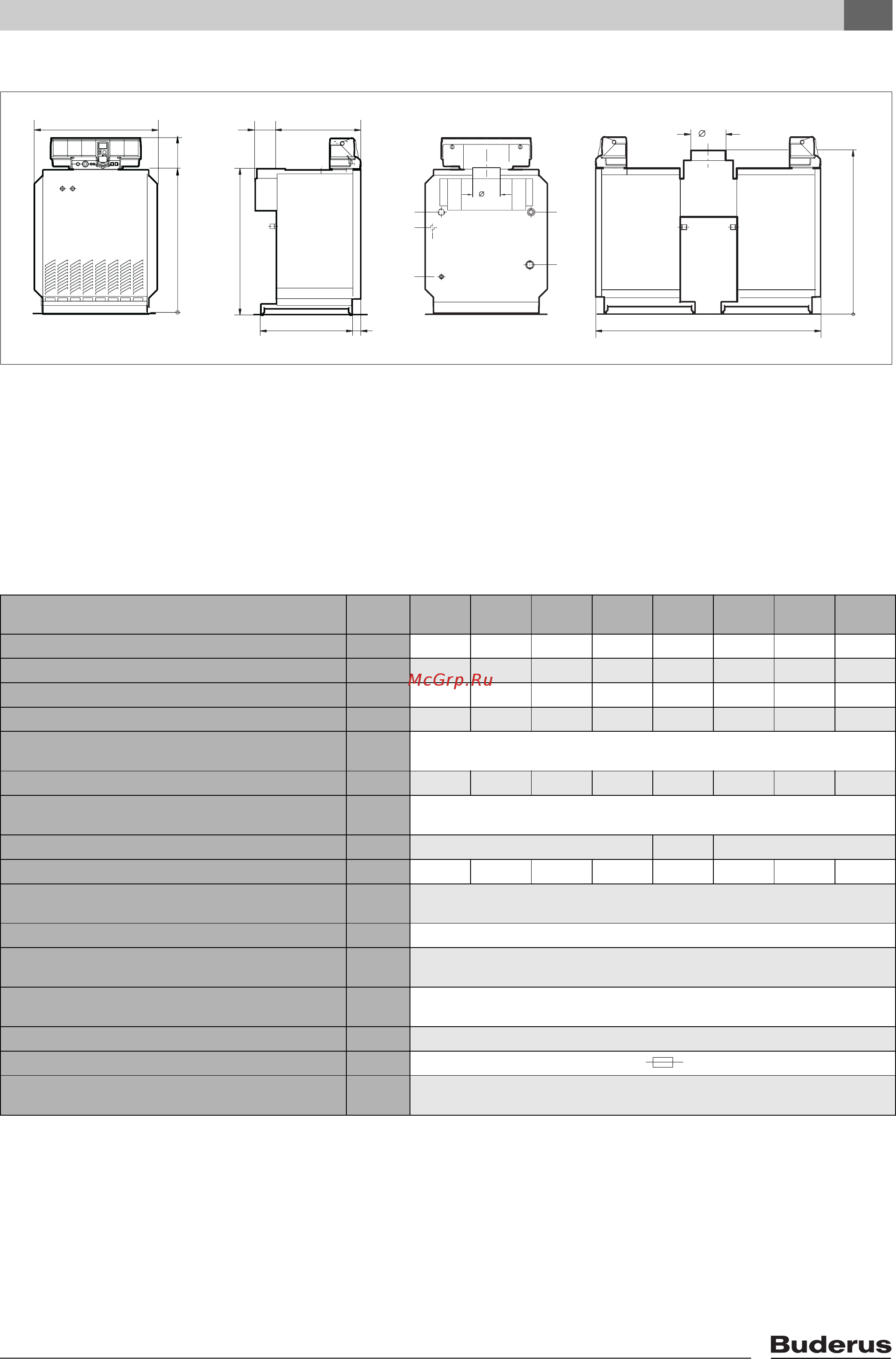

Рис. 3 Вид спереди, сбоку и сзади
1034
GAS
VK
VSL
RK
RSL/EL
AA
H
B
61650
CT
H
AA
1610
HAA
AA
Подключения (размеры см. в следующих таблицах):
VK = подающая линия отопительного котла Rp1½ VSL = подающая предохранительная линия Rp1¼
RK = обратная линия отопительного котла Rp1½ RSL = обратная предохранительная линия R 1/G1
EL
GAS
=
=
слив R1/G1
подключение газа R1¼
VSL = предохранительная подающая линия Rp1¼
(подключение оборудования заказчика:
предохранительного клапана, манометра или
воздушного клапана)
Типоразмер котла 73 94 115 135 146 188 230 270
Количество секций котла мм 8 10 12 14 16 20 24 28
Объем котловой воды мм 35 43 51 59 70 86 102 118
Общая ширина котла B мм 880 1060 1240 1420 880 1060 1240 1420
Длина C мм 150 175 200 200 - - - -
Длина T (с системой управления
Logamatic 421x/431x)
мм 600
Диаметр Ø
AA
мм 200 225 250 250 250 300 360 360
Высота H (с системой управления
Logamatic 421x/431x)
мм 1264
Высота H
AA
мм 1043 1162 1182
Вес нетто
1
кг 344 422 496 572 688 844 992 114
Допустимая температура подающей
линии
2
°C 115
Допустимое избыточное рабочее давление бар 4
Временная константа температурного
регулятора
с 40
Временная константа предохранительного
ограничителя температуры (STB)
с 40
Исполнение B
11
, B
11BS
Напряжение
230 В~, 50 Гц 10 A, IP 40
Топливо Природный газ, сжиженный газ по нормам национального
газоснабжения.
Таб.1 Технические характеристики
1
Вес с упаковкой примерно на 6 - 8 % больше
2
Граница срабатывания предохранительного ограничителя температуры STB.
