6 Монтаж отопительного котла
6.1 Монтаж прерывателя тяги или сборного канала
Монтаж прерывателя тяги на установке
соднимкотлом
z Закрепите прилагаемыми винтами прерыватель
тяги на коллекторе дымовых газов
(рис.7,поз.1).
Монтаж сборного канала на установке
сдвумякотлами
z Снимите крышки для чистки с коллекторов
дымовых газов (рис.8,поз.3) на двух котлах.
z Вставьте сборный канал (рис.8,поз.1) сверху
между двумя коллекторами (рис.8,поз.3).
z Закрепите сборный канал (рис.8,поз.1)
винтами.
z Вставьте уплотнение внутри сборного канала
(рис.9,поз.2) по всей длине котла:
– разрежьте прилагаемый уплотнительный шнур
(рис.9,поз.4) на две равные части
– обе части сверху плотно вдавите между
сборным каналом (рис.9,поз.2) и секциями
котла (рис.9,поз.3).
z Установите и закрепите винтами
крышки для
чистки на коллекторах дымовых газов
(рис.9,поз.1).

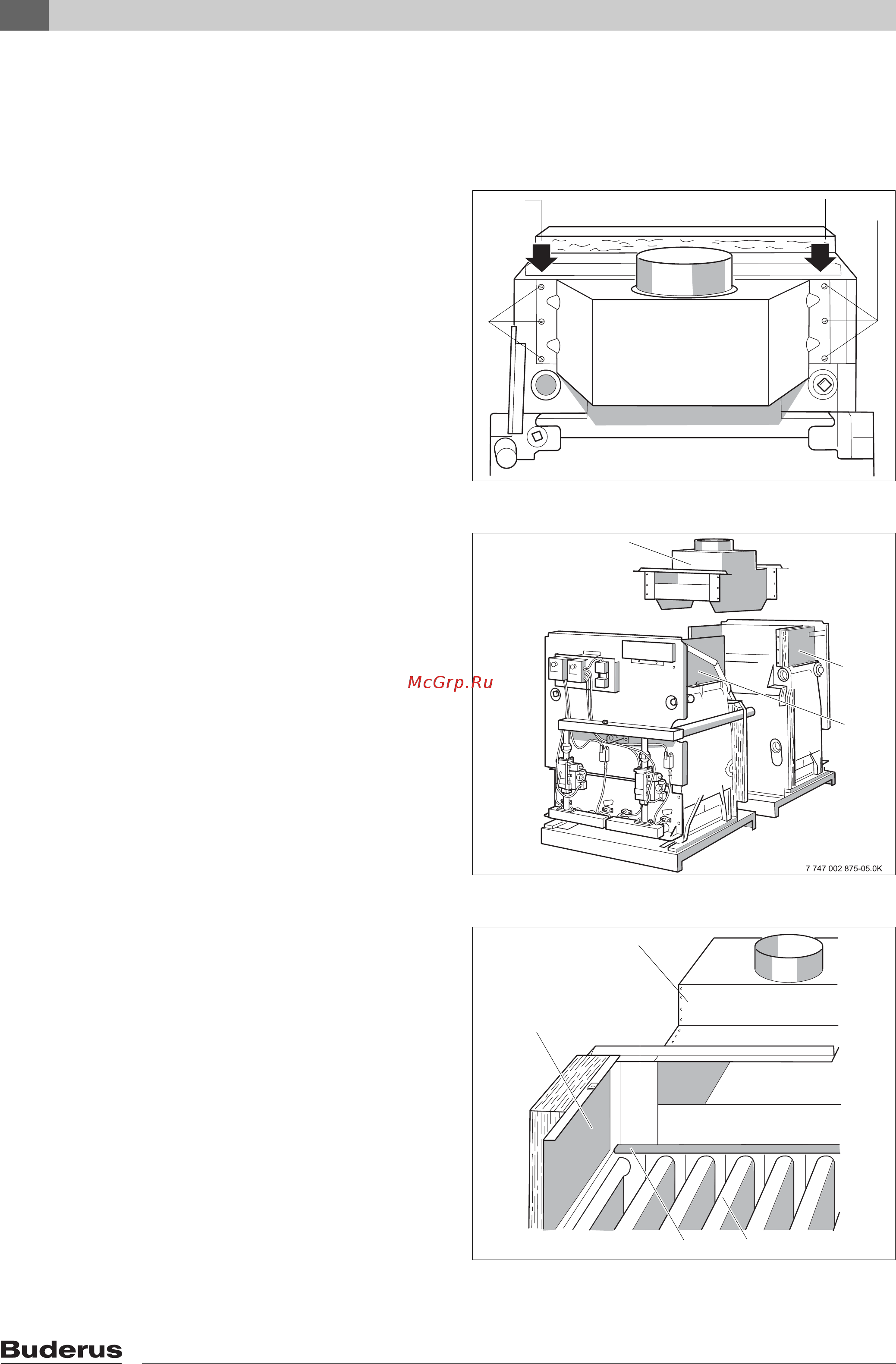

Рис. 7 Монтаж прерывателя тяги на установке содним
котлом
1
1
Рис. 8 Монтаж сборного канала на установке с двумя
котлами
1
3
3
Рис. 9 Герметизация сборного канала на установке
сдвумя котлами
1
2
3
4
