5 Обслуживание котла
Logano G221 A – 6 720 810 998 (2014/04)
9
5.2 Функции системы управления
При кратковременном перерыве в подаче электропитания система
управления запоминает последнее состояние и пытается снова
включиться в этом режиме работы.
▶ При длительном отсутствии электропитания проверьте котёл.
Принцип управления "Нажать и повернуть"
Управление регулятором осуществляется поворотом ручки
управления и нажатием для подтверждения значения.
▶ Таким образом можно выбирать необходимые меню и задавать
значения параметров.

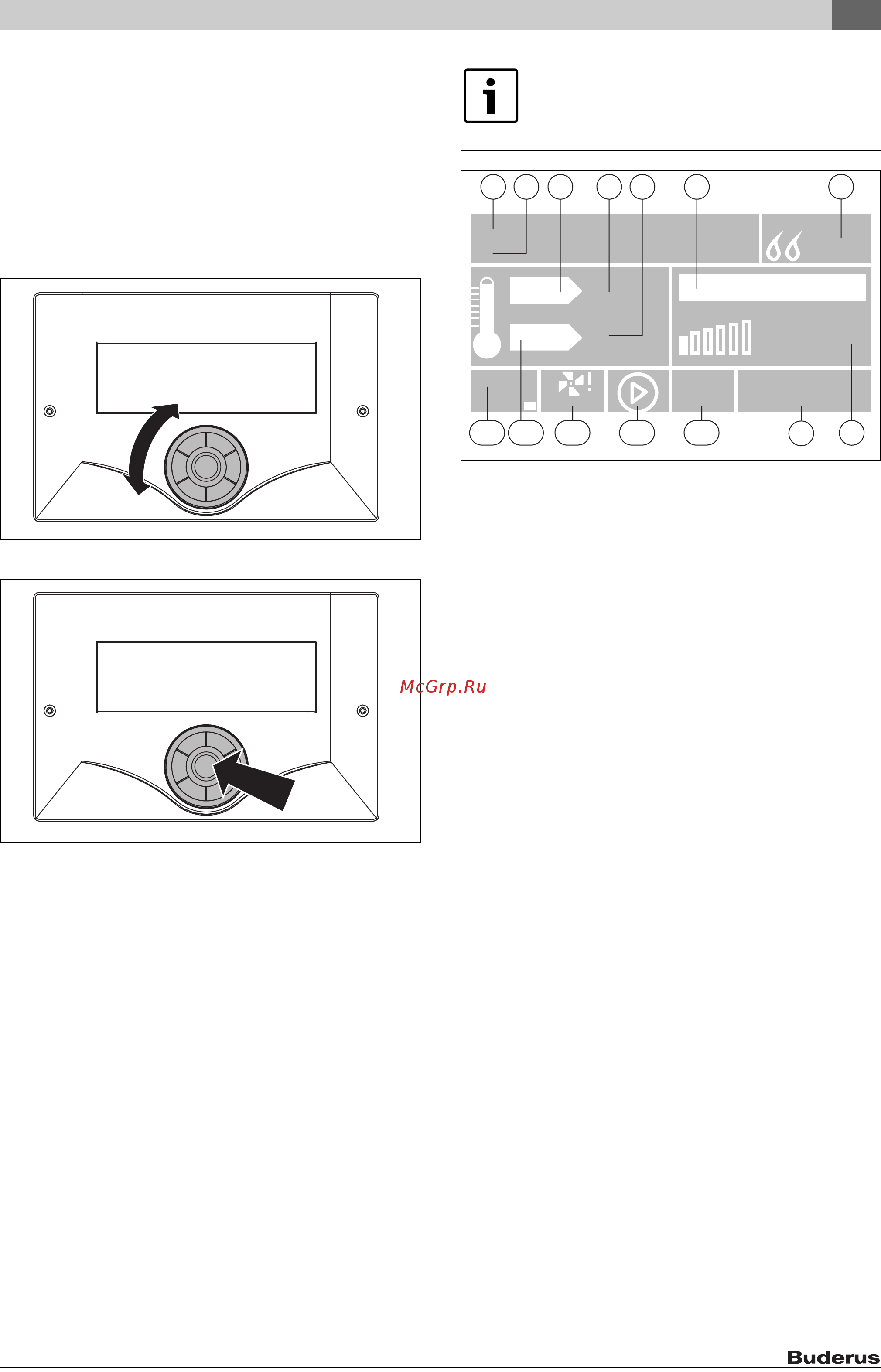

Рис. 5 Задать/выбрать параметр поворотом ручки управления
Рис. 6 Подтвердить значение параметра/выбор нажатием на
ручку управления
5.2.1 Стандартная индикация
Во время нормальной работы на дисплее показана стандартная
индикация.
▶ Нажмите на ручку управления, чтобы перейти к первому уровню
меню.
Будут показаны основные меню.
▶ Выберите требуемое меню поворотом ручки управления и
подтвердите нажатием на ручку управления.
Будут показаны выбираемые параметры или другой уровень
меню.
▶ Выберите нужный параметр поворотом ручки управления и
подтвердите нажатием на ручку управления.
▶ Измените значение параметра поворотом ручки управления.
На дисплее появится Подтвердить.
▶ Нажмите на ручку управления, чтобы подтвердить новое
значение параметра.
-или-
▶ Выберите Отмена, если не хотите подтверждать изменение
параметра.
▶ Выберите Выход, чтобы выйти из текущего меню.
Рис. 7 Настройка отопления: рабочие параметры котла
[1] Режим работы насосов
[2] ПИД: состояние котла
[3] Фактическая температура котла
[4] Температура в °C
[5] Температура в °C
[6] Вентилятор
[7] Время, дата, температура дымовых газов
[8] Мощность вентилятора в %
[9] Выбранное топливо
[10] Состояние загрузочного насоса бака-водонагревателя/
дополнительного насоса
[11] Состояние насоса котлового контура (ОК)
[12] % мощности вентилятора и состояние вентилятора
[13] Заданная температура
[14] Состояние и температура шнека
Это показание может меняться в зависимости от фактического
подключения, конфигурации отопительной системы и выбранных
функций системы управления.
6 720 807 462-04.1T
6 720 807 462-05.1T
Показываемые уровни и параметры зависят от
установленных модулей и предварительных
настроек. Параметры, которые не требуются для
выбранной функции, не показываются.
6 720 807 462-06.2T
1
121314
9
2 43 5
7
6
8
11 10
