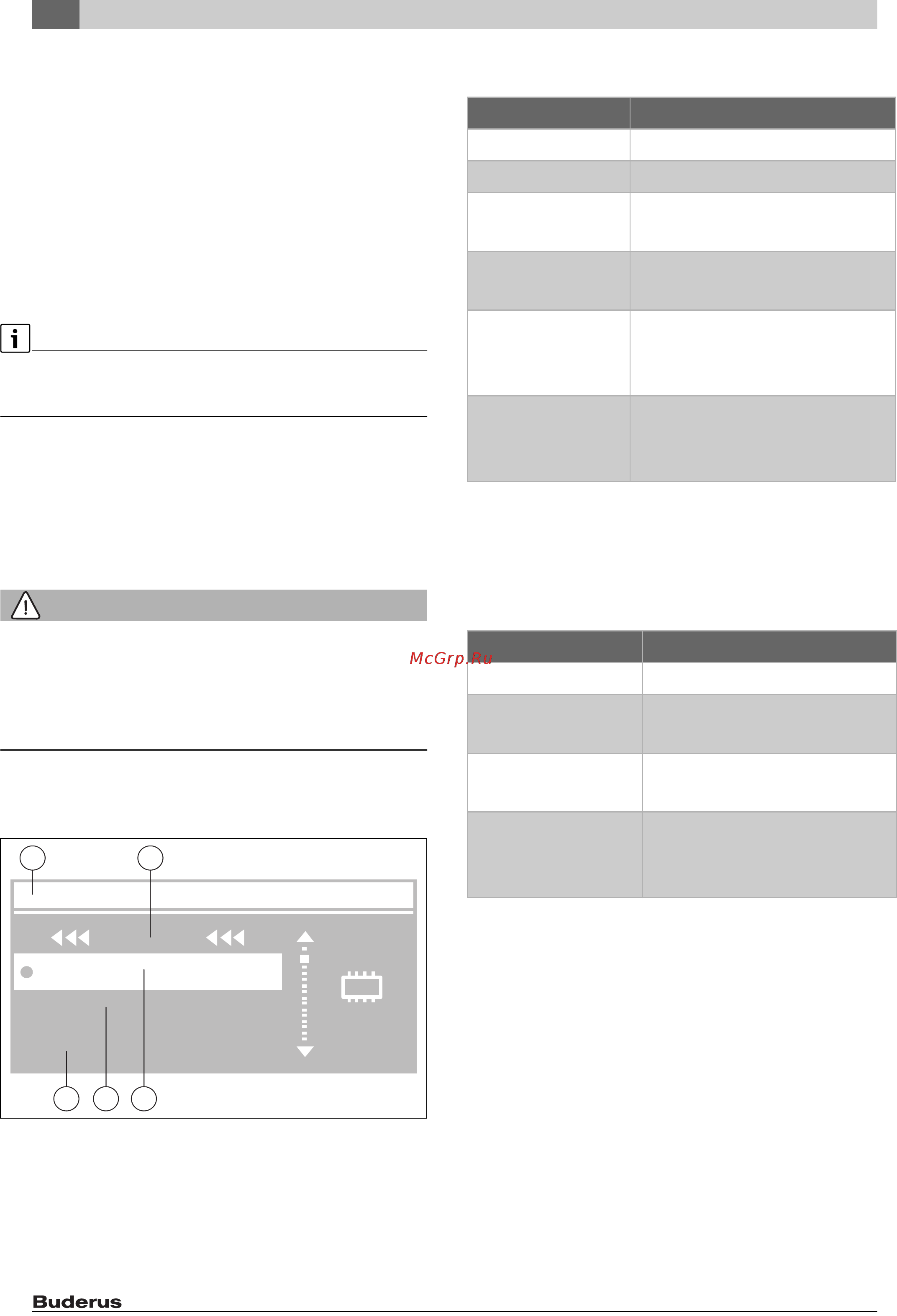

6 Эксплуатация
12
На дисплее показаны основные параметры работы котла.
Пример:
•
Режим работы — режим отопления
•
Режим регулятора — PID: рабочий режим
• Дата и время
• Температура дымовых газов
• Температура котловой воды
• Мощность вентилятора
• Р
абота отопительного насоса (насос отопительного контура)
или загрузочного насоса (загрузочный насос
бака-водонагревателя)
В этом окне выполняется настройка температуры котла и
показана другая информация о котле.
Другие позиции меню доступны после установки
модуля управления смесительными клапанами и
настройки соот
ветствующих параметров.
6.5.5 Розжиг
Запуск котла из главное меню ( глава 6.5.3, стр. 11).
Система управления использует для растопки настройки
параметров вентилятора из рабочих настроек. По
достижении заданной температуры дымовых газов
отопительная система автоматически переключается на
режим отопления.
6.5.6 Необходимые настройки ГВС
OCTOPOЖHO:
Возможно ошпаривание горячей водой!
Если температура горячей воды задана больше 60 °C, то
существует опасность ошпаривания.
▶
Не открывайте только кран горячей воды, не разбавляя
холодной.
▶
Установите смесительный клапан.
▶
Устанавливайте максимальное значение температуры
только для термической дезинфекции бака-
водонагревателя.
6.5.7 Ручной режим
Рис. 9 Ручной режим
[1] Ручной режим
[2] назад
[3] шнек подачи топлива
[4] Вентилятор
[5] Мощность вентилятора, насос отопительного
контура и
дополнительный насос (загрузочный насос
бака-
водонагревателя), клапан 1 (2) (если подключен
модуль отопительного контура)
Рабочие настройки котла:
Таб. 5 Ручной режим
6.5.8 Программа переключения
Возможные настройки программы работы по времени для
режима отопления:
Таб. 6 Программа переключения
С помощью программы работы по времени температуру
котловой воды можно изменять (+/-10 °C) относительно
заданной температуры.
6 720 807 462-22.1T
1
5 4 3
2
Наименование Пояснение
шнек подачи топлива
Включение и выключение шнека
вентилятор
Включение и выключение вентилятора
мощность вентилятора
Регулировка мощности
вентилятора в диапазоне 0...100
%
насос
отопительного
контура
Включение и выключение
насоса отопительного
контура
загрузочный насос
бака-
водонагревателя
Включение и выключение
загрузочного насоса бака-
водонагревателя или
дополнительного насоса
клапан 1 (2)
Стоп/открыть/закрыть клапан,
если подключен модуль
отопительного контура.
Значение Пояснение
выкл.
Программа выключена
временная программа 1
Выбор программы на
неделю 1 (ежедневно)
временная программа 2
Выбор программы на
неделю 2 (пн...сб/сб...вс)
временная
программа 1,
настроить,
временная
программа 2,
настроить
Изменить, копировать или
полностью удалить установку
температуры котла на отдельные
дни.
