2 Информация об изделии
5
В соответствии с CSN EN 303-5: 2013 котёл оборудован
системой быстрого отключения.
Поэтому не требуется оснащение котла
предохранительным теплообменником.
Управление
Система управления (ПИД-регулятор) управляет подачей
топлива, мощностью вентилятора и насосами на основании
следующих параметров:
• Температура котловой воды
• Температура дымовых газов
Благодаря этому температура котловой воды остается
с
табильной. Таким образом достигается низкий расход
топлива, низкие значения выбросов вредных веществ и
длительный срок службы теплообменника. В режиме
отопления на дисплее показаны необходимые параметры.
Имеется возможность подключения к системе управления
других модулей и комплектующих.
Теплообменник
Теплообменник котла изготовлен из специальной стали.
Теплообменник с камнями топочной камеры передаёт тепло
воде в системе отопления.
Для повышения эффективности теплопередачи от дымовых
газов к воде в системе отопления внутри теплообменника
находятся камни топочной камеры, а в газовыпускных
трактах находятся завихрители.
Двери теплообменника предназначены для его чистки и
контроля горения. Неплотности теплообменника снижают
КПД сгорания топлива.
Камни топочной камеры
Встраиваемые детали и облицо
вка из шамота, керамики или бетона
предназначены для изоляции и отвода горячих газов. Эти
детали называются камнями топочной камеры. На них могут
появляться трещины. Камни содержат определенное
количество остаточной
влаги, что обусловлено физическими свойствами и
условиями производства. При нагреве влага
испаряется, образуются усадочные трещины.
Трещины могут появляться в т. ч. из-за высокой разницы
температур. Поверхностные трещины не ухудшают горение
в котле и представляют собой нормальное явление.
При наличии выпавших кусков и широких трещин,
доходящих до конс
трукции котла, камни топочной камеры
нужно заменить. Они могут отрицательно влиять на
выбросы с дымовыми газами.
Топ
очная камера
Топочная камера с зольным ящиком изготовлены из
стали. В топочной камере находятся короб горелки и
зольный ящик. В зольном ящике помещается зола,
собирающаяся примерно за 12
часов работы. Дверь
топочной камеры предназначена для удаления золы.
Горелка
Горелка изгот
овлена из
стали.

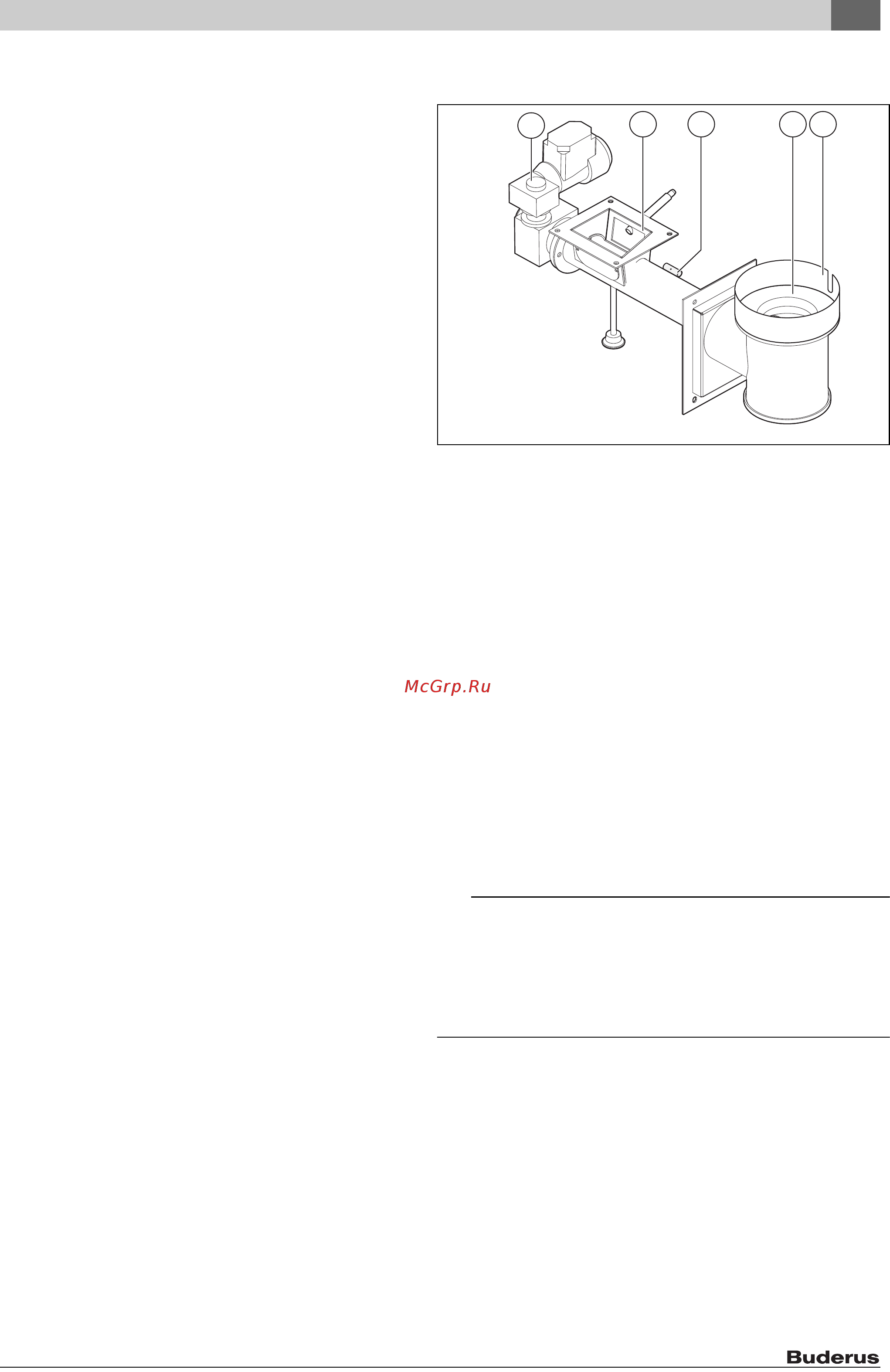

Рис
. 2 Отдельные части узла горелки
[1] Привод
[2] Подс
оединение бункера
[3] Датчик температуры шнека
[4] Колосник горелки из чугуна
[5] Кольцо (только при сжигании
пеллет)
Шнек изготовлен из стали. На наружном конце горелки находится
привод с му
фтой. Привод связан со шнеком через
предохранительный штифт. Предохранительный штифт при
заклинивании защищает двигатель, привод и шнек от повреждения.
Предохранительный штифт находится под кры
шкой.
Рядом с приводом находится фланец для подсоединения бункера.
При креплении бункера на горелке обеспечьте плотное соединение.
Со стороны шнека находится датчик температуры для
защиты от прожигания топливом. На фланце узла
горелки находится вентилятор для воздуха для горения.
Колосник горелки имеет круглое сечение и отверстия
притока воздуха для горения, которые способствуют
повышению коэффициента полезного действия и снижению
выбросов вредных веществ. Отверстия для притока воздуха
должны быть всегда открытыми.
Все соединения с котлом, горелкой и прифланцованными
узлами должны быть герметичными. Любая неплотность
оказывает сильное влияние на качество горения (выбросы
вредных веществ) и на коэффициент полезного действия.
Негерметичности приводят к тому, что дымовые газы будут
попадать в помещение установки котла и повысят опасность
возгорания топлива в бункере.
Вентилятор
Вентилятор с регулированием частоты вращения подает
воздух для горения. Вентилятор прифланцован к горелке.
Система управления управляет вентилятором посредством
частоты вращения.
▶
Никогда не изменяйте и не перекрывайте всасывающие
отверстия вентилятора.
Бункер
Бункер изготовлен из листовой стали и подсоединен к
фланцу на горелке.
Вместимости бункера достаточно примерно на 30 часов
работы при номинальной мощности котла.
0010005651-001
2 31 4 5
