Logatop DE1.. / 15,5 - 98 kW
6. Техническая документация
Buderus
Logatop DE1.. - Оставляем за собой право на изменения.
17

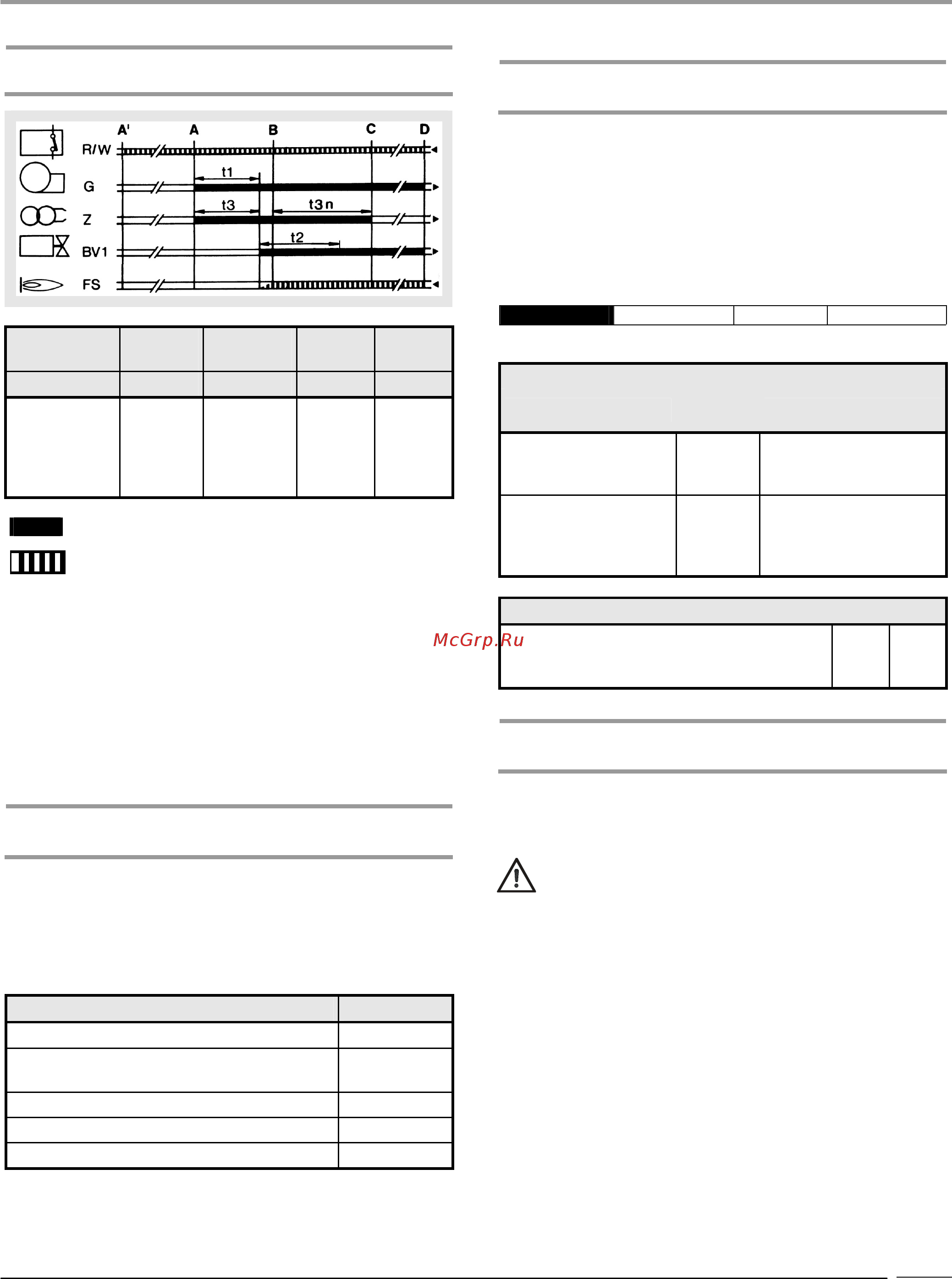

6.9 Автомат розжига DKO 970
Tw
(min)
t1
(s)
t3
(s)
t2 max.
(s)
t3n
(s)
ca. 3-4 15 15 5 7
Время
предпуско-
вого
подогрева в
DE 1.1 VH
Время
предва-
ритель-
ной
продувки
Время
предва-
ритель-
ного
зажигания
Время
безопас-
ности
Время
стабили
зации
Выходные сигналы автомата
Необходимые входные сигналы
A, Начало пуска в горелках с предпусковым подогревом
топлива
A Начало пуска в горелках без предпускового
подогрева топлива
B Момент образования пламени
C Рабочее состояние
D Регулировочное отключение
6.10 Контрольная панель менеджера горения
DKO 970
Встроенный микропроцессор не только управляет
программами но информирует об их течении. Отдельные
фазы протекания программы сигнализируются с
помощью световых мигающих кодов.
Возможны следующие информационные сигналы:
Информация Мигающ код
Время предварит.зажигания tv1
││││.
Время безопасности и стабилизации ts и
tn
▌│.
Время задержкиt 2. ступень tv2
▌││.
В работе
│_
Недостаток напряжения в сети
│▌▌_
Описание: │ = короткая пульсация
▌= долгая пульсация
. = короткая пауза
_ = долгая пауза
6.11 Диагностика неисправностей менеджера
горения DKO 970
В случае сбоя световое табло горит постоянно. Каждые
10 сек. Табло гаснет и выдаёт мигающим сигналом
причину сбоя. Такой сигнал будет повторяться причина
сбоя не будет устранена, т.е прибор не будет
разблокирован.
Процесс сигнализации ошибки:
Лампочки
горят
Лампочки
гаснут
Мигающий
код
Лампочки
гаснут
│▌▌▌▌
в теч. 10 сек.
В теч. 0.6 сек.
В теч 1.2 сек.
Диагностика причин сбоя
Сигнал об ошибке
Мигающ
ий код
Причина ошибки
Аварийное
отключение
│▌▌▌▌
По истечении времени
безопасности не
распознано пламя.
Ошибка по прич.
попадания на датчик
постороннего света
││▌▌▌
Посторонний свет во
время фазы контроля,
возможно неисправен
датчик.
Мигающий код для ручного аварийного отключения
ручное/внешнее Аварийное отключение
(см.так же. 3.Блокировка и
разблокировка)
││▌▌▌
_▌▌▌▌
6.12 Возможные неисправности Автомат
розжига
Благодаря встроенной информационной системе ошибки
во время пуска или работы могут быть обнаружены без
особых затруднений.
Прибор находится в состоянии аварийной
блокировки и будет сигнализировать ошибку
пока автомат розжига не будет разблокирован в
ручную или автоматически(см.также „Блокировка и
разблокировка“).
Так как прибор нельзя разблокировать отключением от
электросети (в соотв. с EN 230), после повторного
подключения к электросети на 2-3 сек. включиться
вентилятор горелки, перед тем как прибор снова
заблокируется и сигнализирует последнюю ошибку.
