Logatop DZ 2 - DZ 4 / 110 - 1450 kW
4. Обслуживание
Buderus
Logatop DZ2 – DZ4 – Оставляем за собой право на изменения.
11
4 Обслуживани е
4.1 Обслуживание
Необходимо контролировать настройку горелки и
правильность её функционирования,чистить горелку
(крыльчатку, систему смешивания , запальное
устройство), топливные форсунки подлежат замене по
мере износа, в завершение профилактического
обслуживания необходимо произвести контрольные
измерения смазывать также подшипник воздушной
заслонки Logatop DZ4 (см. Puc. 13).)
Топливные шланги подлежат ежегодному контролю и
замене через каждые 5 лет эксплуатации.
Гидравлический цилиндр подлежит ежегодному осмотру
а по истечении 10 лет – замене.
Для проведения работ по обслуживанию горелки кожух
горелки может быть отделён от корпуса горелки после
отсоединения винтов и креплений и закреплён в
сервисный стенд. (Logatop DZ2 – Logatop DZ3)
В горелке Logatop DZ4 после отключения штекера
запального кабеля, отсоединения ионизационного кабеля
и вывинчивания винтов фланцевой крышки, возможно
отдельное снятие штока форсунки.
Перед извлечением штока форсунки необходимо
убедиться в том ,что сервопривод сместился в закрытое
положение.)
Резьбовые соединения ежегодно подлежат
проверке на утечку. Дефектные или
изношенные прокладки необходимо заменить.

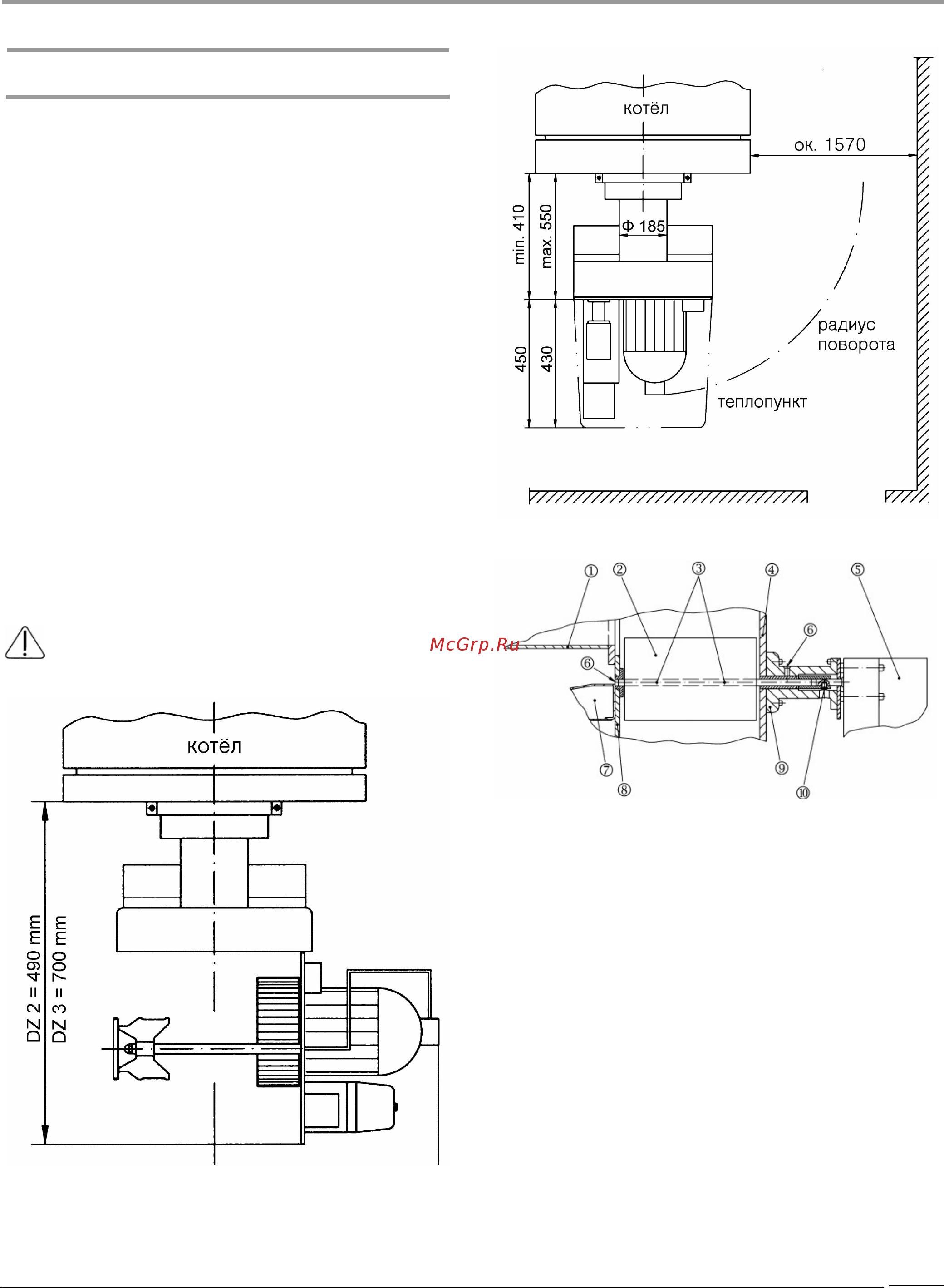

Puc. 11: Горелка в сервисном положении
Puc. 12: Размеры теплопункта для Logatop DZ4
Puc. 13: Положение воздушного клапана Logatop DZ4
Описание: Пламенная труба
Воздушный клапан
3 Натяжные гильзы
4 Крышка корпуса
5 Серводвигатель
смазать
Шумопогл.воздухозаборник
Дно корпуса
Консоль серводвигателя
Крепление оси воздушного клапана
