4.2 Контроль пламени

Контроль пламени осуществляется за счёт

использования проводимости и однополярности пламени,

посредством электрода ионизации.

Усилитель сигнала пламени реагирует только на

однополярную составляющую сигнала пламени.

Короткое замыкание между электродом

ионизации и массой приводит к аварийному

отключению.

Электрод ионизации (FE) имеет штекерное соединение.

При подключении мультиметра - разъединить штекерное

соединение и подключить оба кабеля.

Диагностика неисправностей s. Глава. Fehler! Verweis-

quelle konnte nicht gefunden werden.

MMI 810.1/TMG 740-3

При напряжении в сети

UN = AC 230 V

Необходимый ток для

надёжной работы

> 5 µA

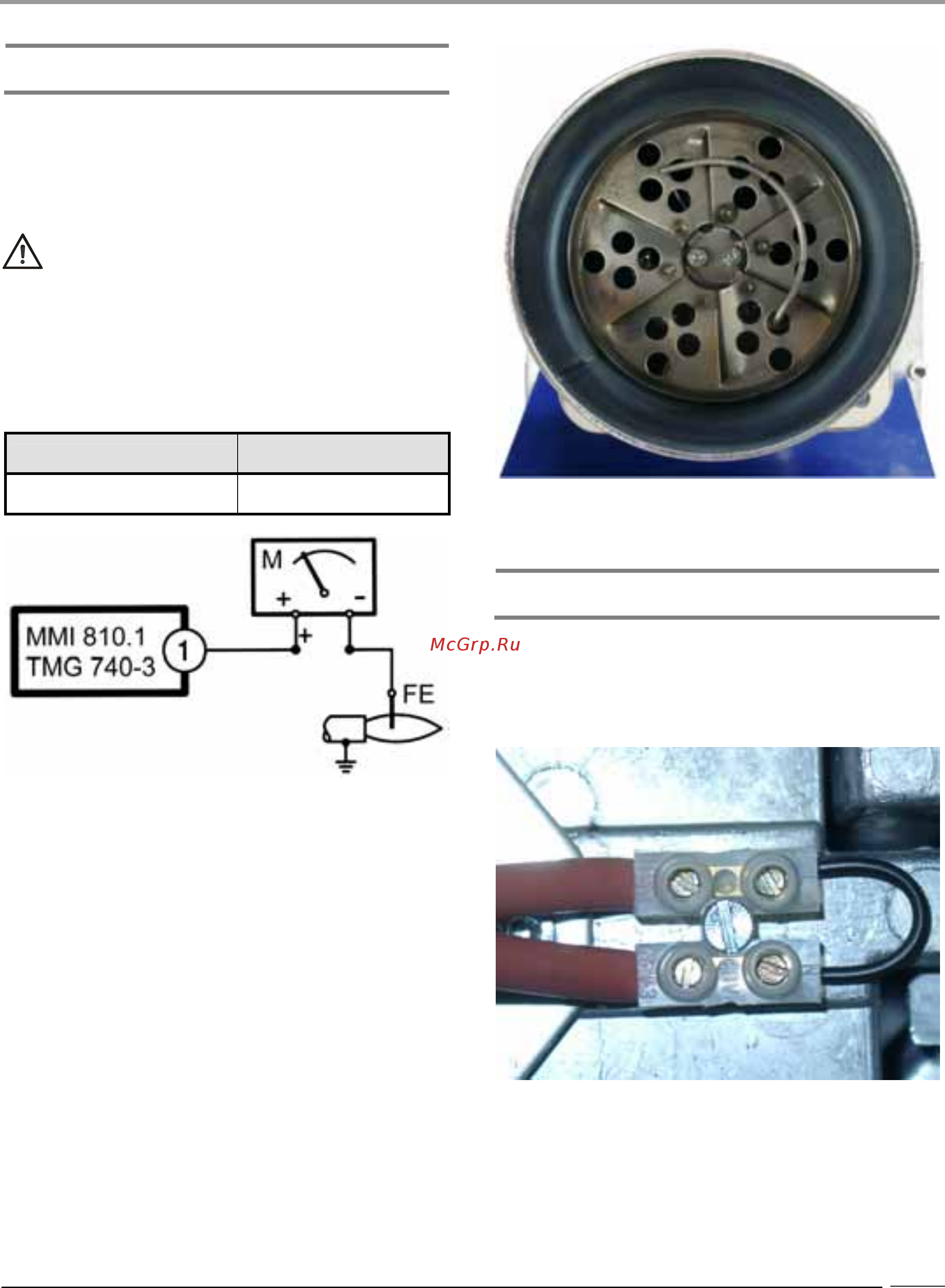

Puc. 24: Подключение измерителей

FE Электрод ионизации

M Мультиметр

Puc. 25: Расположение электрода ионизации Logatop GZ2

Ионизационный ток в работе: LogatopGZ2: 15-22 µA

4.3 Измерение ионизационного тока

Убрать электроизмерительный мостик (перемычку) и

подключить измерительный прибор постоянного тока 0-10

µA (0-50 µA). Измеренный ток ионизации, не менее: 5 µA.

Электроизмерительный мостик (перемычку), после

проведения измерения, установить обратно.

Puc. 26: Перемычка для измерения ионизационного тока
