Тропик Т-106Е Инструкция по эксплуатации онлайн
В конструкцию, комплектацию или технологию изготовления изделия с целью улучшения его
технических характеристик могут быть внесены изменения. Такие изменения вносятся в изделие
без предварительного уведомления Покупателя и не влекут обязательств по изменению/
улучшению ранее выпущенных моделей. При выходе завесы из строя обратитесь в ближайший
авторизированный сервисный центр Вашего региона. Адреса сервисных центров указаны
в гарантийном талоне. Изделие имеет защиту от поражения электрическим током класса l.
Исполнение по степени защиты оболочки - IP10.
Паспорт редактирован 19.11.2008.

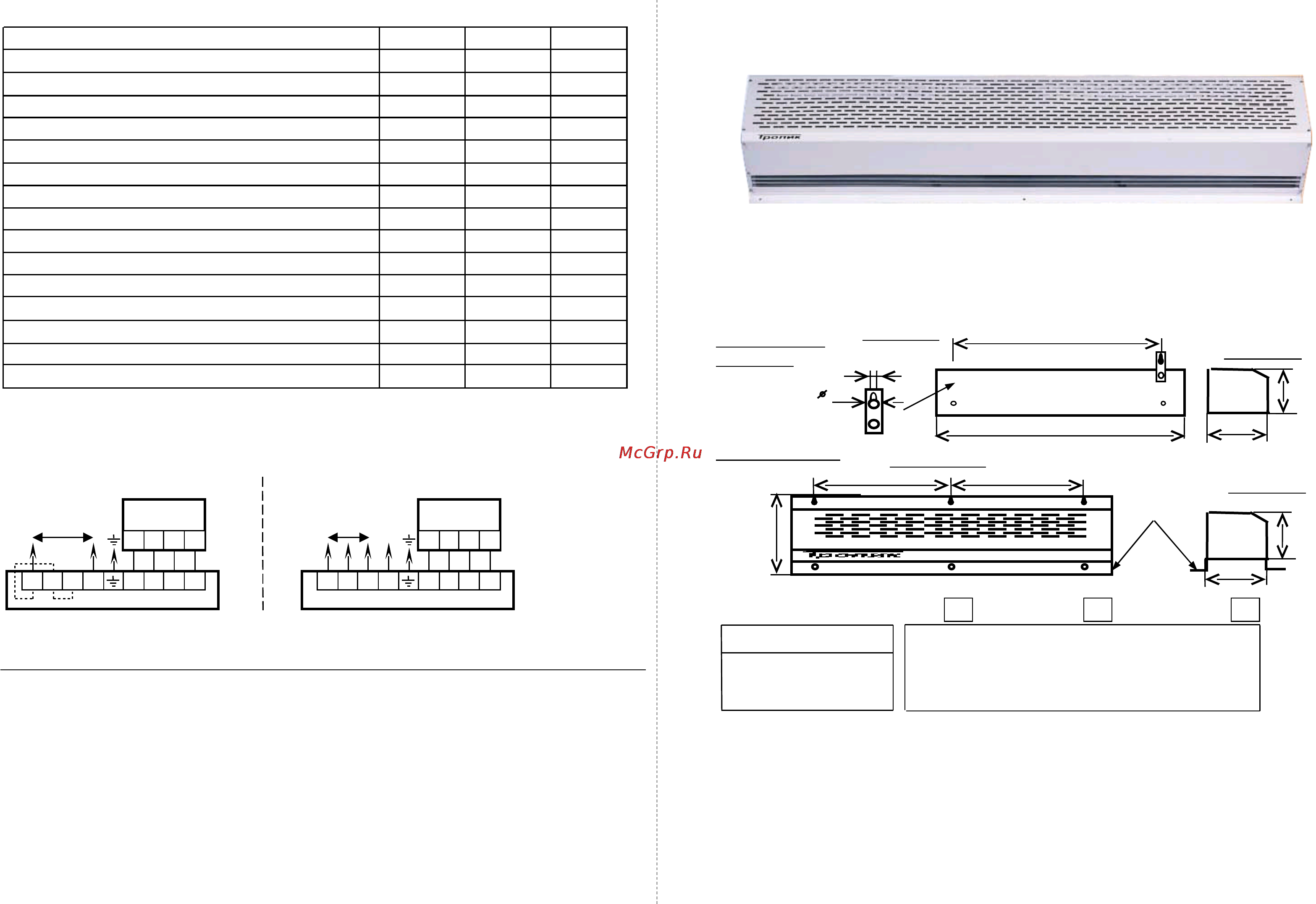

П А С П О Р Т
ТЕПЛОВОЙ ЗАВЕСЫ СЕРИИ "Т"
Модели: Т4,5; Т6; Т9.
Благодарим за приобретение тепловой завесы Тропик.
Тепловые завесы этой марки имеют превосходный дизайн, особо прочный
корпус, защищённый от коррозии, отличные характеристики по
производительности нагретого воздуха при бесшумной работе. Эти аппараты
безопасны в работе, надёжны и отвечают стандартам ГОСТ, принятым для
такой техники.
Сертификат соответствия №РОСС RU.АИ58.В00314 выдан органом
по сертификации продукции и услуг ООО «ЦЕНТР ЭКСПЕРТИЗЫ»,
СЕРТИФИКАЦИИ ТОВАРОВ И УСЛУГ» /ЦЭСТ/ (РОСС RU.0001.10АИ58)
предприятию ООО «КомплектПоставка». 129344, г. Москва,
ул. Енисейская, д. 2. стр. 2
Соответствует требованиям нормативных документов
ГОСТ Р 60335 - 2 - 30 - 99, ГОСТ Р 51318.14.1 - 99,
ГОСТ Р 51317.3.2 - 99, ГОСТ Р 51317.3.3 — 99
Срок гарантии 2 (два) года с даты продажи.
Условия гарантии прилагаются. Срок службы изделия 7 (семь) лет.
Штамп ОТК
МОДЕЛЬ
Габаритные и установочные размеры для каждой модели даны в таблице №1
рис.№1
H
B
вид слева
Для моделей
Т4,5 и Т6
вид сзади
L
a
6
10
монтажная
рама
Для модели Т9
a a
рис.№2
вид спереди
H
285
B
вид слева
крепежный
кронштейн
Таблица №1 Технические характеристики.
МОДЕЛЬ Т4,5 Т6 Т9
Мощность, кВт 4,5 6 9
Ступени мощности, кВт 3/4,5 4/6 6/9
Напряжение питания, В 220/380 220/380 380
Макс. ток по каждой фазе, А 21/7 27/9 14
Сечение сетевого кабеля (медного), мм² 4/1,5 4/2,5 2,5
Автомат защиты (не менее), А 25/10 32/16 20
Скорость потока воздуха, м/с 7,3 7,1 7,3
Производительность, м³/ч 820 1050 1650
Длина L, мм 800 1000 1560
Ширина B, мм 235 235 235
Высота H, мм 230 230 230
Размер a, мм 640 820 747
Вес (без упаковки), кг 12 15 26
Рекомендуемая высота установки, м до 3,0 до 3,0 до 3,0
Уровень шума, ДБ(А) 51 55 51
ВНИМАНИЕ! Завесы Т4,5 и Т6 выпускаются в конфигурации для подключения к сети 220В.
Для подключения завесы к трехфазной сети 380В 50Гц необходимо удалить две
перемычки между фазами L1 и L2, L2 и L3 (перемычки указаны пунктиром).
Cхема подключения Т4,5; Т6
к однофазной сети и ПДУ.
Приложение №1
L1 L2 L3 N 1 2 3 4
1 2 3 4
ПДУ
~ 380В
50Гц
завеса
N
L1 L2 L3 N 1 2 3 4
1 2 3 4
ПДУ
~ 220В
50Гц
завеса
Cхема подключения Т4,5; Т6; Т9
к трёхфазной сети и ПДУ.
Т4,5
Т9
Т6
Содержание
- Cхема подключения т4 5 т6 к однофазной сети и пду 1
- Cхема подключения т4 5 т6 т9 к трёхфазной сети и пду 1
- Завеса 1
- П а с п о р т 1
- Пду 1
- Тепловой завесы серии т модели т4 5 т6 т9 1
- Штамп отк 1
- Внимание перед подключением завесы к электросети убедитесь что сеть соответствует требованиям по мощности и имеет контур заземления подключение должно проводится квалифицированными специалистами в соответствии с действующими нормативными документами перед проведением любых работ по обслуживанию завесу необходимо обесточить сетевой кабель должен быть закреплён в завесе при помощи хомутов или уплотнителей в комплект не входят заземление для данного типа электроприборов обязательно 2
- Инструкция по установке и эксплуатации воздушных тепловых завес тропик серии т 1 воздушные тепловые завесы создают высокоэффективный барьер из направленного воздушного потока который отсекает холодный воздух обогревает помещение защищает микроклимат помещения от внешнего воздействия пыли дыма неприятных запахов насекомых и т п завеса устанавливается горизонтально непосредственно над дверными или оконными проёмами для большей эффективности создаваемого воздушного барьера длина воздушной завесы должна соответствовать ширине дверного или оконного проёма тепловые завесы могут устанавливаться одиночно и в линию для перекрытия больших проёмов завесы комплектуются пультом дистанционного управления далее пду тепловые завесы могут устанавливаться вертикально сбоку проёма 2
- Тепловая завеса не имеет встроенного предохранителя поэтому при подключении необходимо предусмотреть защиту от электрической перегрузки подключение устройства к электрической сети необходимо производить через автоматический тепловой выключатель номинала соответствующей мощности тепловой завесы максимальные токи по каждой фазе и сечение подводящего силового кабеля указаны в таблице 1 сечение кабеля пду 1 5мм² 2
- Установка воздушных тепловых завес 2 снимите крышку корпуса отвернув саморезы достаньте вложенный внутрь корпуса пду 2 установка завес моделей т4 5 и т6 осуществляется к стене с помощью крепёжных кронштейнов см рис 1 для этого необходимо ослабить болты крепленых кронштейнов не выворачивая их полностью разверните крепёжные кронштейны из транспортного положения в рабочее и затяните болты 2 установка завес модели т9 осуществляется к стене через крепёжные отверстия в монтажной раме завесы см рис 2 2 завеса устанавливается над дверными проёмами не ближе 0 1м от потолка 2
