8
Электрические характеристики
MCA: минимальный ток в цепи (А)
MFA: макс. ток предохранителя (А)
Спецификации провода местной поставки
Пример проводки и настройки пульта ДУ
Способ подсоединения проводки
Снимите крышку распределительной коробки, как показано на
рис.13, и выполните соединения.
Меры предосторожности
1. При подключении проводов к клеммной колодке источника
питания обращайте внимание на приведенные ниже
замечания.
• Используйте круглый отогнутый разъем для
изоляционной втулки при подключении к клеммной
колодке для проводки агрегата. Если разъемы
недоступны, выполните следующие действия.
• Не присоединяйте к одной и той же клемме источника
питания провода, различающиеся по сортаменту. (При
ослаблении соединения может
произойти перегрев.)

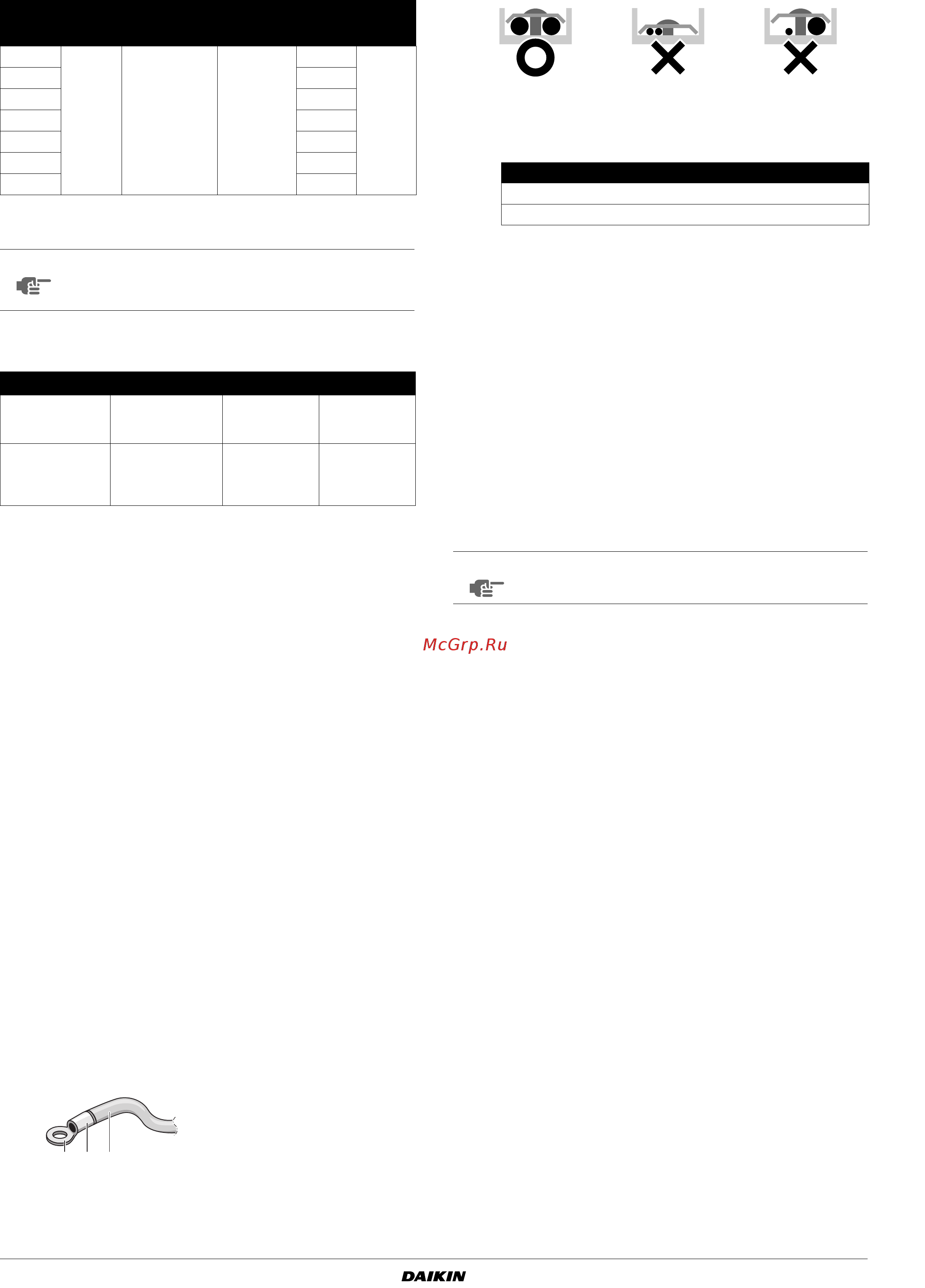

• При подключении проводов одинакового сечения
присоединяйте их согласно рисунку.
Используйте указанный электрический провод. Прочно
подсоедините провод к клемме. Зафиксируйте провод, не
прилагая чрезмерной силы к клемме. Моменты затяжки
указаны в следующей таблице.
• Закрепляя крышку распределительной коробки, следите
за тем, чтобы не зажать провода.
• Выполнив все подсоединения проводки, закройте зазоры
во вводах кабелей в корпусе герметиком или
изоляционным материалом (приобретается на месте) во
избежание проникновения в агрегат мелких животных,
воды и грязи, что может вызвать короткое замыкание
вблоке управления.
2. Не подключайте провода разного сечения к
одному выводу
заземления. При ослаблении соединения может ослабнуть
защита.
3. Кабели пульта ДУ и провода для соединения блоков должны
размещаться на расстоянии не менее 50 мм от проводки
питания. Невыполнение данного правила чревато
нарушениями работы вследствие электрических шумов.
4. Описание проводки пульта ДУ приведено в руководстве по
монтажу пульта ДУ, поставляемом вместе с пультом.
5. Никогда
не подсоединяйте проводку питания к клеммной
колодке проводки управления. Это может привести
к повреждению всей системы.
6.
Используйте только указанные провода, плотно закрепляйте
провода в клеммах. При присоединении проводов избегайте
приложения к клеммам внешних усилий. Содержите проводку
в полном порядке и следите за тем, чтобы провода не
создавали помех другому оборудованию, например,
препятствуя закрытию крышки распределительной коробки.
Убедитесь, что крышка закрыта плотно. Неправильное
подключение может привести к перегреву и, в
худшем случае,
к поражению электрическим током или возгоранию.
Полный ток проводки между внутренними агрегатами не должен
превышать 12 A. При использовании двух проводов питания
сечением более 2мм
2
(Ø1,6) отведите линию за пределы
клеммной колодки блока в соответствии со стандартами
электрооборудования.
Отвод должен быть защищен так, чтобы обеспечить степень
изоляции, равную самой проводке электропитания или более
надежную.
Модель Гц В
Диапазон
изменения
напряжения
Электропитание
MCA MFA
35
50/60 220-240/220 ±10%
0,8
16 A
50 0,8
60 0,7
71 0,7
100 1,3
125 1,9
140 1,9
ПРИМЕЧАНИЕ
Подробная информация приведена в разделе
"Электрические характеристики" буклета
стехническими характеристиками.
Провод Сечение (мм
2
) Длина
Между
внутренними
агрегатами
H05VV-U4G
(a),(b)
(a) Отображается только в случае защищенных труб. При отсутствии защиты
используйте H07RN-F.
(b) Пропустите проводку между внутренним и наружным агрегатами через
изоляционную трубку, чтобы защитить от воздействия внешних сил.
Затем пропустите изоляционную трубку через отверстие в стене вместе
с трубопроводом хладагента.
2,5 —
Пульт
дистанционного
управления
агрегатом
Кабель
в металлической
оплетке
(2-жильный)
(c)
(c) Для пульта ДУ используйте провод с двойной изоляцией (толщина обшивки
≥1 мм) или пропустите провода сквозь стенку или изоляционную трубку
стем, чтобы пользователь не касался их.
0,75–1,25 Макс. 500 м
(d)
(d) Данная длина — длина общего удлинения в системе в случае группового
управления.
1 Крышка распределительной коробки
2 Вход распределительной коробки для проводки низкого
напряжения
3 Вход распределительной коробки для проводки высокого
напряжения
4 Электрическая схема
5 Распределительная коробка
1 2 3
1 Круглый отогнутый разъем
2 Установите изоляционную
втулку
3 Проводка
Момент затяжки (Н•м)
Клеммная колодка пульта ДУ 0,79~0,97
Клеммная колодка электропитания 1,18~1,44
ПРИМЕЧАНИЕ
Заказчик может выбрать термистор пульта ДУ.
