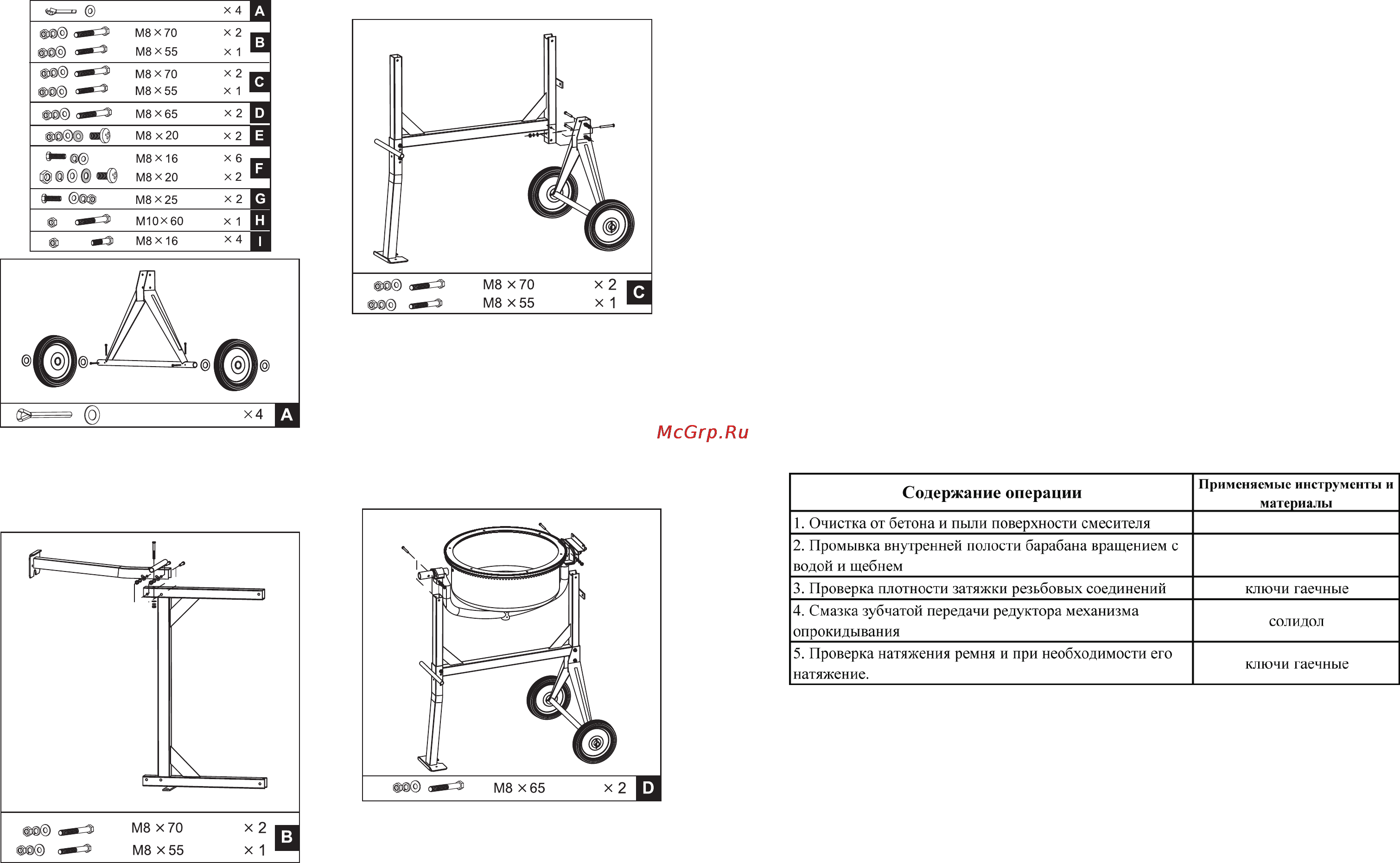

4 Сборка 6 5 Во вращающийся барабан загрузите отдозированные компоненты смеси соблюдая последовательность загрузки щебень цемент песок включите подачу воды в смесительный барабан Внимание Загрузку производите только при вращающемся барабане 6 6 Перемешивание длится не более 120 сек После окончания наклоните барабан горловиной вниз и выгрузите готовую бетонную смесь 6 7 После выгрузки смеси переведите барабан в положение загрузки и смешивания повторите цикл 6 8 Рекомендуемая нагрузка на бетоносмеситель составляет максимум 75 час от времени работы работа с данной нагрузкой продлевает срок службы бетоносмесителя 5 9 Категорически запрещается смазка пары шестерня зубчатый венец это приводит к их преждевременному износу 5 10 По окончании работы поверните барабан дном вверх и промойте внутри водой Внимание Запрещено стучать по барабану для его очистки 4 1 БСЭ 130 Х4 М8Х70 Х2 М8Х55 х1 М8Х70 Х2 М8Х55 х1 в 3 М8Х65 х2 в М8х20 Х2 М8Х16 Х6 М8Х20 Х2 8 0 ф Э М8Х25 х2 М10Х60 х1 М8Х16 Х4 Е1 О Е С н И 7 Техническое обслуживание Комплект крепежа С К собранной опоре присоедините ось 3 с установленными колесами закрепите как показано на рисунке Комплект крепежа А Наденьте на ось 3 рис 1 колеса 4 Закрепите их с помощью стопоров как показано на рисунке 7 1 Безопасная и долговечная работа бетоносмесителя зависит от его правильной эксплуатации и своевременного ухода Техническое обслуживание производится с целью поддержания бетоносмесителя в рабочем состоянии 7 2 Весь комплекс работ по техническому обслуживанию необходимо проводить раз в месяц Применяемые инструменты и материалы Содержание операции 1 Очистка от бетона и пыли поверхности смесителя 2 Промывка внутренней полости барабана вращением с водой и щебнем 3 Проверка плотности затяжки резьбовых соединений 4 Смазка зубчатой передачи редуктора механизма опрокидывания 5 Проверка натяжения ремня и при необходимости его натяжение Внимание Шестерня вращающая бак бетоносмесителя Износ шестерни считается гарантийному ремонту не подлежит ключи гаечные солидол ключи гаечные подвергающаяся износу деталь механическим повреждением и 8 Сведения о консервации хранении и транспортировке Комплект крепежа В К основной опоре 1 присоедините дополнительную опору 2 закрепите как показано на рисунке Комплект крепежа В Осторожно с помощью двух человек установите нижнюю часть барабана 6 на собранную опору закрепите как показано на рисунке 8 1 Прекращая работу на длительный период бетоносмеситель необходимо законсервировать очистить от бетона и загрязнений поверхность бетоносмесителя тщательно очистить внутреннюю полость барабана освежить смазку зубчатой передачи механизма опрокидывания независимо от того сколько проработал бетоносмеситель до установки на хранение устранить повреждения 11
