6

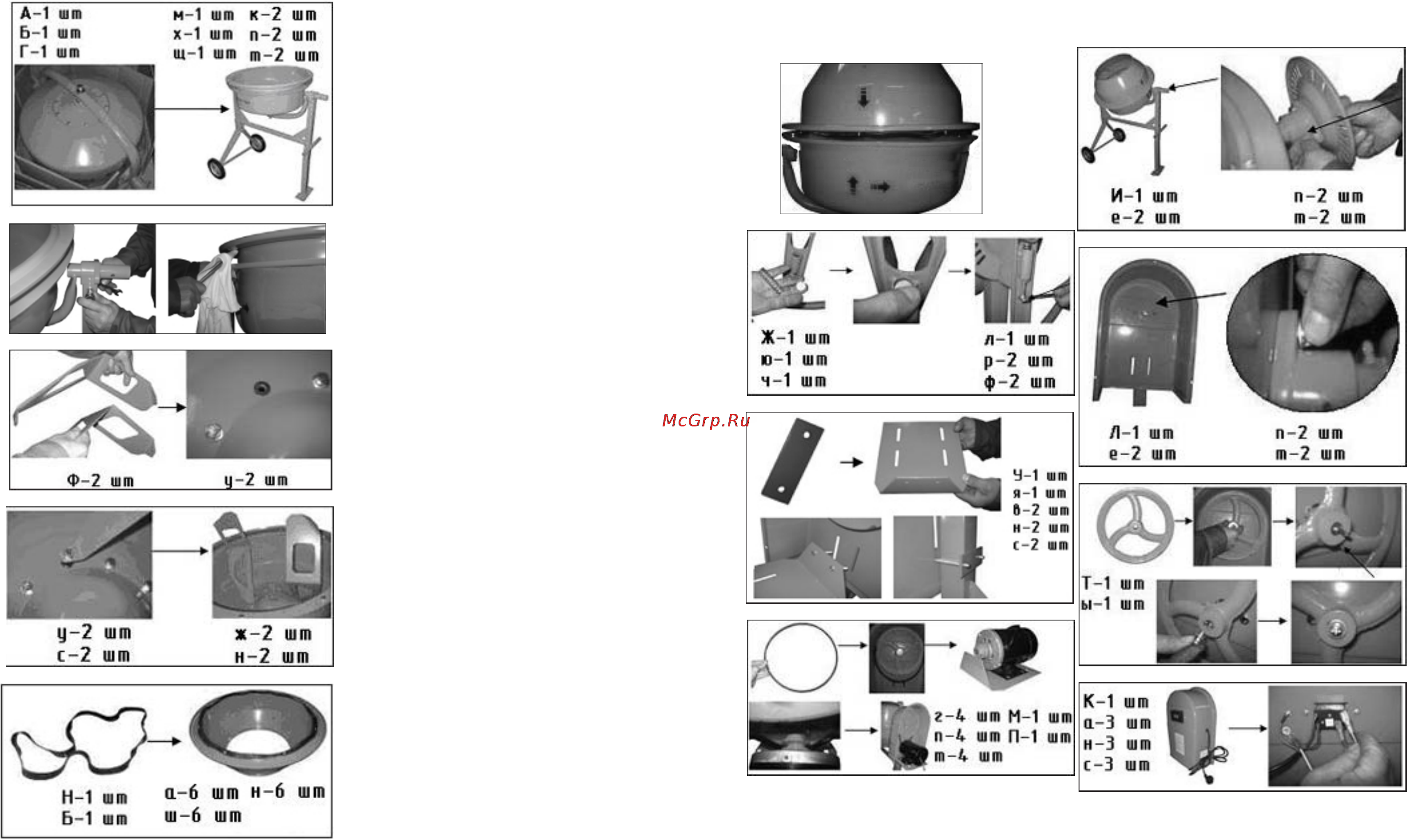

Рис.5
Рис.6
Рис. 7
Рис.8
Рис.9
установите 2 уплотняющие
алюминиевые шайбы (у) (Рис.7).
6.8. Используя 2 болта (ж), 2 гайки (н) и 2
шайбы (с) из пакета №10 установите
лопасти (Ф), как показано на Рис.8.
6.9. Вставьте в отверстия верхней части
емкости (Б) винты (а) с пружинными
шайбами (ш) из пакета №8. На винты (а)
установите прокладку (Н) как показано на
Рис
.9.
6.10. Установите верхнюю часть емкости
(Б) в сборе с прокладкой (Н) на нижнюю
часть барабана (А) совместив
вертикальные стрелки-маркеры, как
показано на Рис.10. Последовательно
закрутите, а потом затяните винты (а) с
гайками (н). Используя крепеж из пакета
№11 прикрепите верхние концы лопастей
(Ф) к верхней части емкости (Б).
Примечание
: Совмещение стрелок-
маркеров при сборке верхней (Б) и
нижней (А) частей емкости необходимо
для правильной установки лопастей (Ф).
6.11. Используя 2 болта (е), 2 гайки (п) и 2
шайбы (т) из пакета №4 установите диск
фиксатора (И) закрепив его на хвостовике
скобы (Г) (показано стрелкой на Рис.11).
6.12. Специальную шайбу (ч)из пакета
№
5 поместите под пружину (ю) на
поворотном рычаге (Ж). Установите
поворотный рычаг(Ж) с пружиной на
хвостовик скобы (Г) и закрепите болтом
(л) с шайбами (ф) и гайками (р) из пакета
№5. Отрегулируйте натяг пружины, для
четкой фиксации поворотного рычага (Ж)
в прорезях диска фиксатора (И) закрутив
до нужного уровня болт
, показанный
стрелкой на Рис.12.
6.13. Используя 2 болта (е), 2 гайки (п) и 2
шайбы (т) из пакета №4 установите
внутренний кожух электродвигателя(Л)
закрепив его на скобе(Г), как показано на
Рис.13.
6.14. Установите основание
электродвигателя (У), закрепив его через
внутренний кожух (Л) и пластину (я) на
раме (Д) как показано на Рис.14.
Для
этого используются 2 болта (в) и 2 гайки
(н) с шайбами (с) из пакета №6.
6.15. Вывинтите винт из вала и
установите ведомый шкив (Т),
зафиксировав его от проворота шпонкой
(ы). Закрепите установленный шкив (Т)
винтом как показано на Рис.15.
6.16. На основание электродвигателя (У)
установите электродвигатель (П),
используя 4 болта (г) с
шайбами (т) и
гайками (п) из пакета №7, как показано на
Рис. 16. Отрегулируйте взаимное
положение ведущего и ведомого шкивов, обеспечивая их нахождение в одной плоскости. Тем самым будет
предотвращен односторонний износ ремня (М) и его соскакивание со шкивов.
6.17. Установите приводной ремень (М), как показано на Рис. 16. Отрегулируйте необходимое натяжение
ремня
(М), перемещая основание электродвигателя (У) вместе с электродвигателем (П) вверх-вниз,
добиваясь оптимального натяжения.
6.18. Подсоедините провода электродвигателя (П) к контактам магнитного пускателя как показано на Рис.17
(синий провод к верхней клемме, коричневый к нижней) и заземляющему контакту на наружном кожухе
электродвигателя (желто-зеленый).
7
6.19. Установите наружный кожух электродвигателя (К) используя крепеж из пакета№9.
6.20. После сборки еще раз протяните все резьбовые соединения.
Рис.10
Рис.12
Рис.14
Рис.16
Рис.11
Рис.13
Рис.15
Рис.17
7. ПОРЯДОК РАБОТЫ С БЕТОНОСМЕСИТЕЛЕМ
7.1. Установите бетоносмеситель на горизонтальную поверхность, предварительно обеспечив безопасные
условия работы согласно разделу 4 данного «Руководства».
7.2. Выставьте ёмкость бетоносмесителя на выбранный угол диска фиксатора . Для этого, преодолевая
усилие пружины , оттяните поворотный рычаг на себя и поверните емкость за поворотный рычаг на
необходимый угол. Следует обратить внимание, что
угол, наиболее близкий к горизонтали по положению
диска фиксатора, обеспечит хорошую размешиваемость, но уменьшит объем готового замеса.
7.3. Подключите вилку шнура питания к розетке электрической сети и включите бетоносмеситель, нажав
зеленую кнопку магнитного пускателя.
