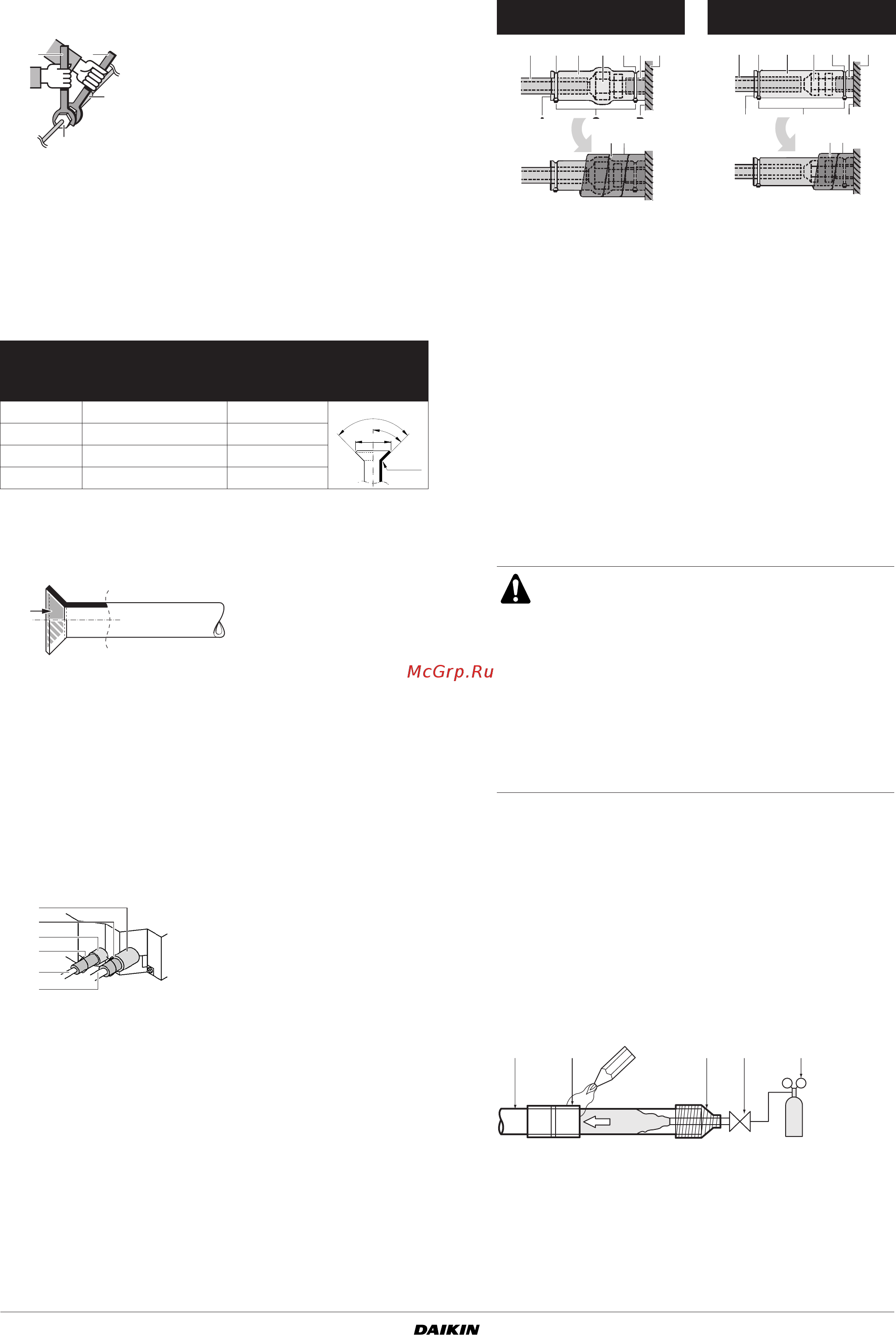

Инструкция по монтажу
5
FCQG35~140FVEB + FCQHG71~140FVEB
Кондиционеры типа «сплит-система»
3P308369-1C – 2012.10
■ При подсоединении медных труб к блоку или при их
отсоединении используются одновременно два гаечных
ключа — обычный и динамометрический.
■ Не допускайте попадания посторонних предметов и
веществ (например, воздуха) в трубопроводы хладагента.
■ Для раструбных соединений использовать только
отожженные материалы.
■ Размеры накидных гаек и значения крутящего момента
затяжки приведены в Таблице 1. (Если гайки перетянуть, то
можно повредить развальцованную часть трубы, что
приведет к утечке хладагента.)
Таблица 1
Таблице 1
■ На внутреннюю поверхность развальцованной части трубы
нанесите эфирное или полиэфирное масло. Приступая
к затяжке накидной гайки, наживите ее, сделав 3 - 4
оборота рукой.
■ Если во время прокладки трубопровода произошла утечка
хладагента, немедленно проветрите помещение. При
соприкосновении с огнем газообразный хладагент
выделяет ядовитый газ.
■ Наконец, убедитесь в отсутствие утечки газообразного
хладагента. Под воздействием высоких температур и
открытого огня, источником которых могут стать бытовые
обогреватели, кухонные плиты и т.п., вытекающий из
внутреннего блока газообразный хладагент может
выделять ядовитый газ.
■ Наконец, выполните изоляцию, как показано на рисунке
ниже (используйте прилагаемые принадлежности).
Порядок теплоизоляции трубопроводов
Рекомендации по пайке
■ При пайке трубы необходимо продувать азотом.
Пайка без азотной продувки или без накачки азота
в трубопровод приведет к образованию обширной оксиди-
рованной пленки на внутренней поверхности труб, что
негативно повлияет на работу клапанов и компрессоров
охлаждающей системы.
■ При пайке с азотной продувкой азот должен подаваться
в трубопровод под давлением 0,02 МПа (этого достаточно,
чтобы он начал выступать на поверхность), при этом
необходимо установить редукционный клапан.
Диаметр
труб
Момент затяжки
Размер
развальцованн
ого торца
трубы А (мм)
Форма
развальцовки
Ø6,4 15~17 Н•м 8,7~9,1
Ø9,5 33~39 Н•м 12,8~13,2
Ø12,7 50~60 Н•м 16,2~16,6
Ø15,9 63~75 Н•м 19,3~19,7
12
3
4
1 Динамометрический ключ
2 Гаечный ключ
3 Соединение труб
4 Накидная гайка
R0.4~0.8
45°
±2
90°
±2
A
1
2
5
3
4
5
1 Труба жидкого хладагента
2 Труба газообразного
хладагента
3 Изоляция для соединения
трубопровода жидкого
хладагента
4 Изоляция для соединения
трубопровода газообразного
хладагента
5 Хомуты
(по 2 хомута на каждый
теплоизолирующий
элемент)
Трубопровод газообразного
хладагента
Трубопровод жидкого
хладагента
1 Материал изоляции трубопроводов (приобретается на
внутреннем рынке)
2 Соединение с накидной гайкой
3 Изоляция для соединения (поставляемые вместе
с блоком)
4 Материал изоляции трубопроводов (главный блок)
5 Главный блок
6 Хомут (приобретается на внутреннем рынке)
7 1 средняя уплотнительная прокладка для трубопровода
газообразного хладагента (прилагается к блоку)
2 средняя уплотнительная прокладка для трубопровода
жидкого хладагента (прилагается к блоку)
A Поверните швами вверх
B Прикрепите к основанию
C Затяните часть, не относящуюся к материалу изоляции
трубопроводов
D Оберните участок от основания блока до верхней точки
соединения с накидной гайкой
■ Для местной изоляции обязательно
заизолируйте местные трубопроводы по всей
длине вплоть до трубных соединений внутри
блока.
На открытых трубах может скапливаться
конденсат, а прикосновение к ним может
привести к ожогам.
■ Проверьте, не осталось ли масла на
пластмассовых деталях декоративной панели
(дополнительное оборудование).
Масло может испортить и повредить
пластмассовые детали.
1 Трубопровод хладагента
2 Спаиваемые детали
3 Изолирующая обмотка
4 Ручной клапан
5 Редукционный клапан
6 Азот
A
B
D
C
7
1
2
3
4
5
6
6
A
B
C
1
2
3
4
5
6
6
D
7
12 345
6
6
