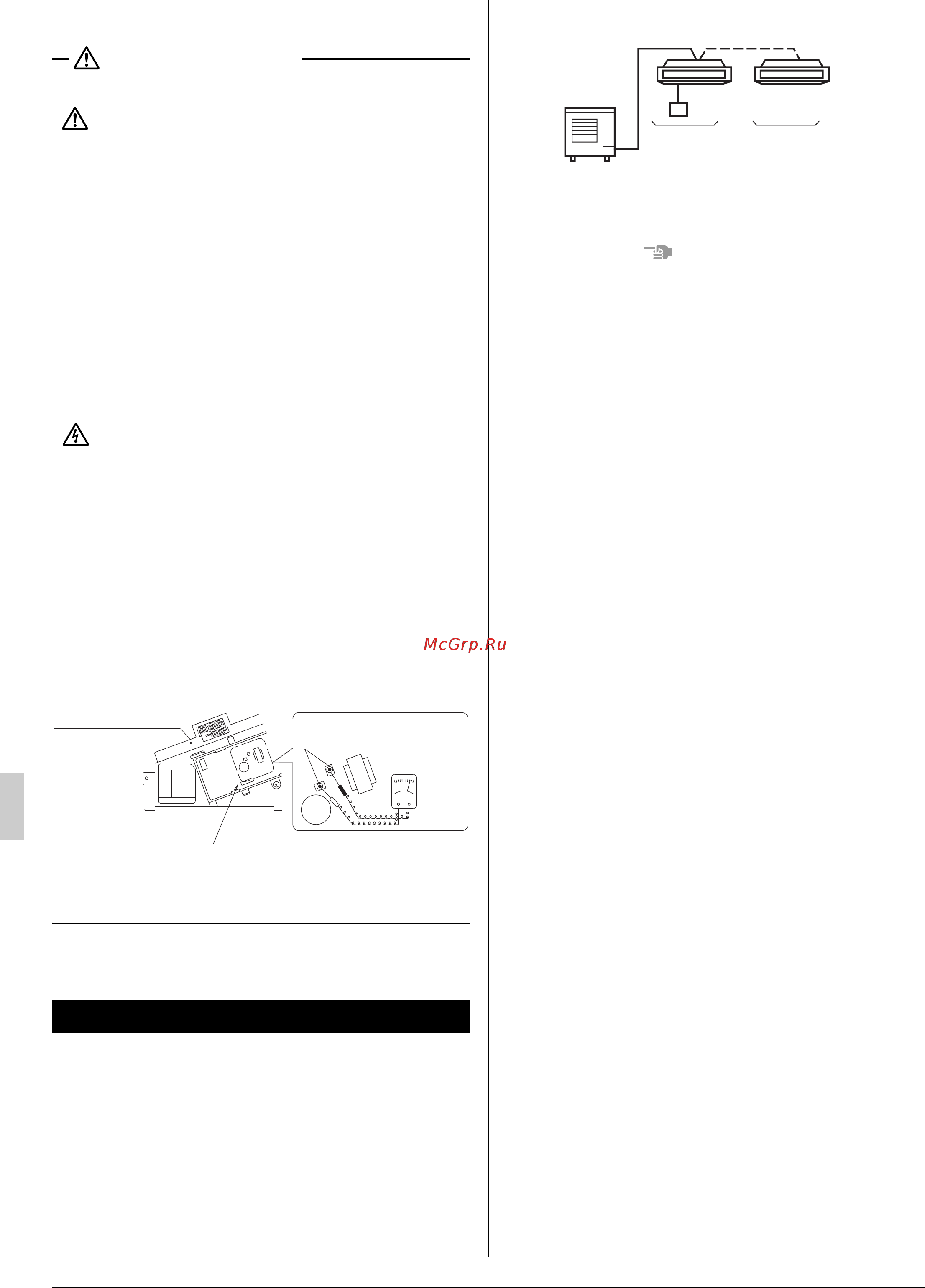

![Daikin FUQ71C_RZQG71L9V [7/24] Подготовка к работе](/views2/1251844/page7/bg7.png)
4 Русский
• ПРИМЕЧАНИЕ ДЛЯ ОБСЛУЖИВАЮЩЕГО
ПЕРСОНАЛА
ПРЕДУПРЕЖДЕНИЕ
РИСК ПОЛУЧЕНИЯ ЭЛЕКТРИЧЕСКОГО
УДАРА ИЛИ ВОЗНИКНОВЕНИЯ
ПОЖАРА
• При проверке электрических деталей
(таких как внутренние части блока управле-
ния, двигателя вентилятора, дренажного
насоса и т.п.) убедитесь, что питание конди-
ционера (как наружного так и внутреннего
блока) отключено.
• Перед очисткой теплообменника убедитесь,
что все указанные выше детали демонтиро-
ваны (если на них попадет чистящее сред-
ство, существует вероятность того, что эти
детали сгорят вследствие износа проводки).
ПРЕДОСТЕРЕЖЕНИЕ! ОПАСНОСТЬ
ПОЛУЧЕНИЯ ЭЛЕКТРИЧЕСКОГО УДАРА
• Перед началом работ отключите питание.
• Запрещается открывать блок управления в
течение 10 минут после отключения пита-
ния, поскольку в нем может скопиться оста-
точное напряжение.
• После открытия крышки блока управления
измерьте тестером остаточное напряжение
в точках на печатной плате, указанных на
Рис. 1, не дотрагиваясь руками до деталей
под напряжением, и убедитесь, что напря-
жение не превышает 50 В пост. тока.
• После отключения питания работа возоб-
новляется автоматически.
Данное руководство по эксплуатации предназ-
начено для рассматриваемых ниже систем со
стандартным управлением.
Перед началом работы проконсультируйтесь с
местным дилером относительно правил эксплу-
атации, соответствующих типу и модели вашей
системы.
2. ПОДГОТОВКА К РАБОТЕ
-
+
0
A1P
X1M
C-
C+
X27A
Блок управления
Точки замера
остаточного напряжения
C-
C+
Печатная плата
Рис. 1
2-1. FUQ
ПРИМЕЧАНИЕ
• Прочитайте руководство по эксплуатации,
прилагаемое к пульту дистанционного управ-
ления, которым вы пользуетесь.
При использовании пульта дистанционного
управления см. руководство по эксплуатации,
имеющееся в комплекте.
Если ваше устройство оснащено заказной
системой управления, запросите у местного
дилера информацию о специфике эксплуатации
вашей системы.
• Ти п c тепловым насосом
Данная система имеет режимы ОХЛАЖДЕ-
НИЯ, ОБОГРЕВА, АВТОМАТИЧЕСКИЙ
РЕЖИМ, РЕЖИМ ОСУШЕНИЯ ВОЗДУХА и
РЕЖИМ ВЕНТИЛЯТОРА.
• Ти п только для охлаждения
Данная система имеет режимы ОХЛАЖДЕ-
НИЯ, ОСУШЕНИЯ ВОЗДУХА и ВЕНТИЛЯ-
ТОРА .
МЕРЫ ПРЕДОСТОРОЖНОСТИ ДЛЯ
СИСТЕМЫ С ГРУППОВЫМ УПРАВЛЕ-
НИЕМ ИЛИ ДЛЯ СИСТЕМЫ УПРАВЛЕНИЯ
С ДВУМЯ ПДУ
В данной системе наряду с индивидуальным
управлением (один ПДУ управляет одним вну-
тренним блоком) обеспечиваются два других
варианта управления. Ознакомьтесь с приве-
денными ниже инструкциями, если ваш блок
относится к управляющей системе одного из
указанных ниже типов.
• Система группового управления
Один пульт дистанционного управления
управляет несколькими (не более 16) вну-
тренними блоками. Все внутренние блоки
работают в одинаковом режиме.
• Система управления с двумя пультами
дистанционного управления
Два ПДУ управляют одним внутренним бло-
ком (в случае системы с групповым управле-
нием – одной группой внутренних блоков).
Наружный блок
Внутренний блок
Блок с пультом
дистанционного
управления
Блок без пульта
управления
(при использовании
в системе с
одновременной работой)
09_RU_3P170549-16X.fm Page 4 Thursday, February 12, 2015 2:20 PM
